Quadro de distribuição, 9 módulos, vazio, poliestireno
Ref. 2008828 | EAN 4012196465729
- Descrição do produto
-
Descrição do produto
Quadro de distribuição para montagem à superfície, para sub-distribuição de energia em área interior e área exterior protegida, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Tipo de proteção IP66 e grau de proteção IK06. Tampa transparente para aparafusar, com recorte.
- com isolamento protetor para um máximo de 9 módulos
- 8 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25/32 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Os quadros de distribuição em material PS adequam-se à montagem para utilização interior.
Corrente nominal 63A
Perda elétrica com 40K 20,7W
-
- Dados técnicos
-
Dimensões

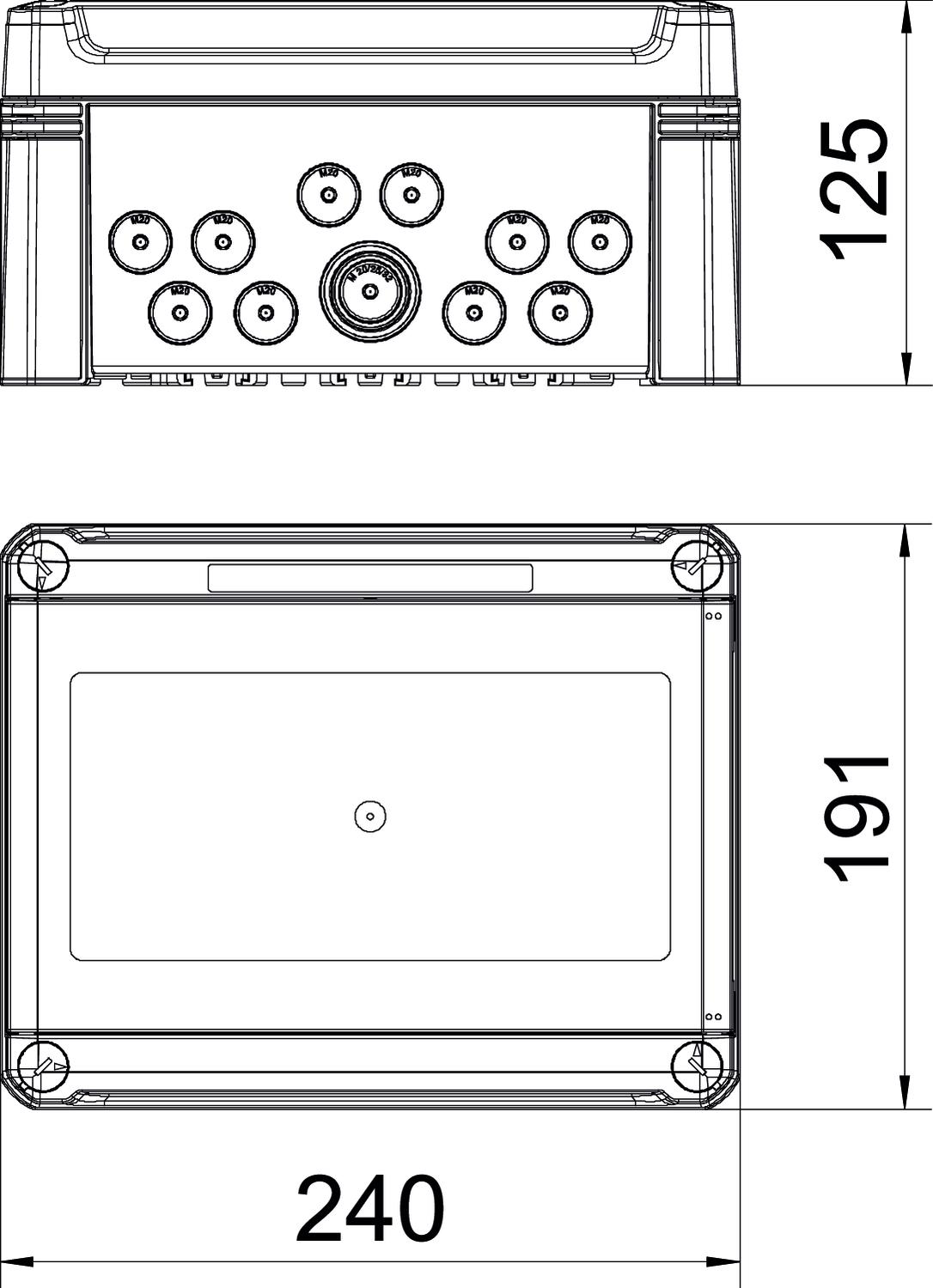

Altura 126 mm Calha DIN sim Com fechadura não Com placa de montagem não Comprimento 241 mm Cor cinzento claro; RAL 7035 Corrente nominal 63 A Dimensão 240x191x125 Grau de proteção IP66 Grau de proteção código IK IK07 Largura 191 mm Largura em unidades de divisão 9 Material Poliestireno Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte - Todos os tipos
- Downloads
-
Ficha técnica SDB 09L PS / 2008828 , 0.29MB , pdfDeclaração de conformidade SDB 09L PS / 2008828 , 0.06MB , pdfREACH Declaração de conformidade SDB 09L PS / 2008828 , 0.12MB , pdfRoHS Declaração de conformidade SDB 09L PS / 2008828 , 0.13MB , pdfMarca de aprovação Marca de aprovação VDE Quadro de distribuição SDB.. , 0.16MB , pdfManual de utilização Chapa de furação X16, SDB09 , 0.09MB , pdf
