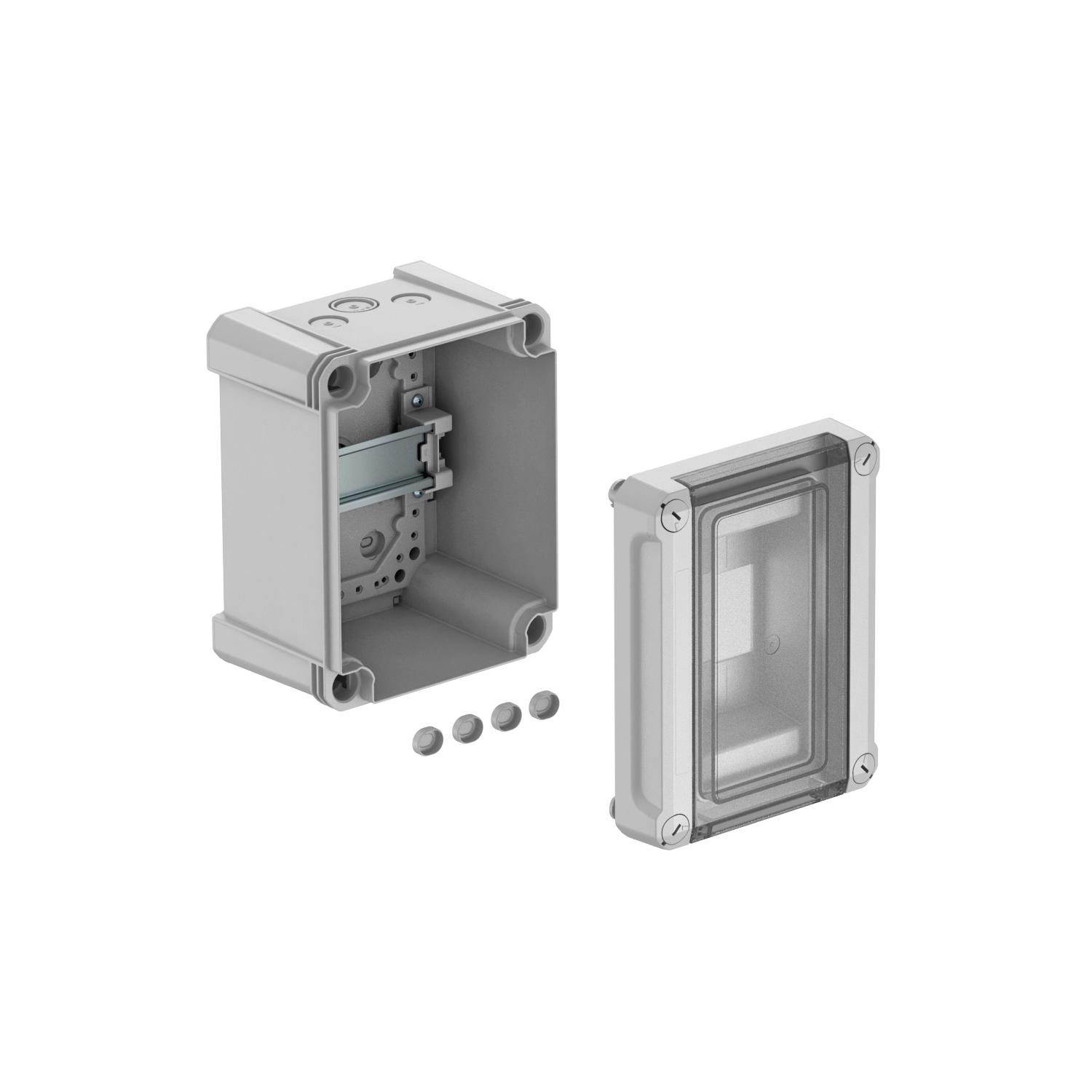

Quadro de distribuição, 3 módulos, vazio, poliestireno
Ref. 2008820 | EAN 4012196465705
- Descrição do produto
-
Descrição do produtoQuadro de distribuição para montagem à superfície, para sub-distribuição de energia em área interior e área exterior protegida, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Tipo de proteção IP66 e grau de proteção IK06. Tampa transparente para aparafusar, com recorte.
- com isolamento protetor para um máximo de 3 módulos
- 2 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Os quadros de distribuição em material PS adequam-se à montagem para utilização interior.
Corrente nominal 40A
Perda elétrica com 40K 17W
Tensão medida Un: 400 V
Tensão operacional medida Ue: 400 V
Resistência à corrente de pico Cat.III Uimp: 4 kV
-
- Dados técnicos
-

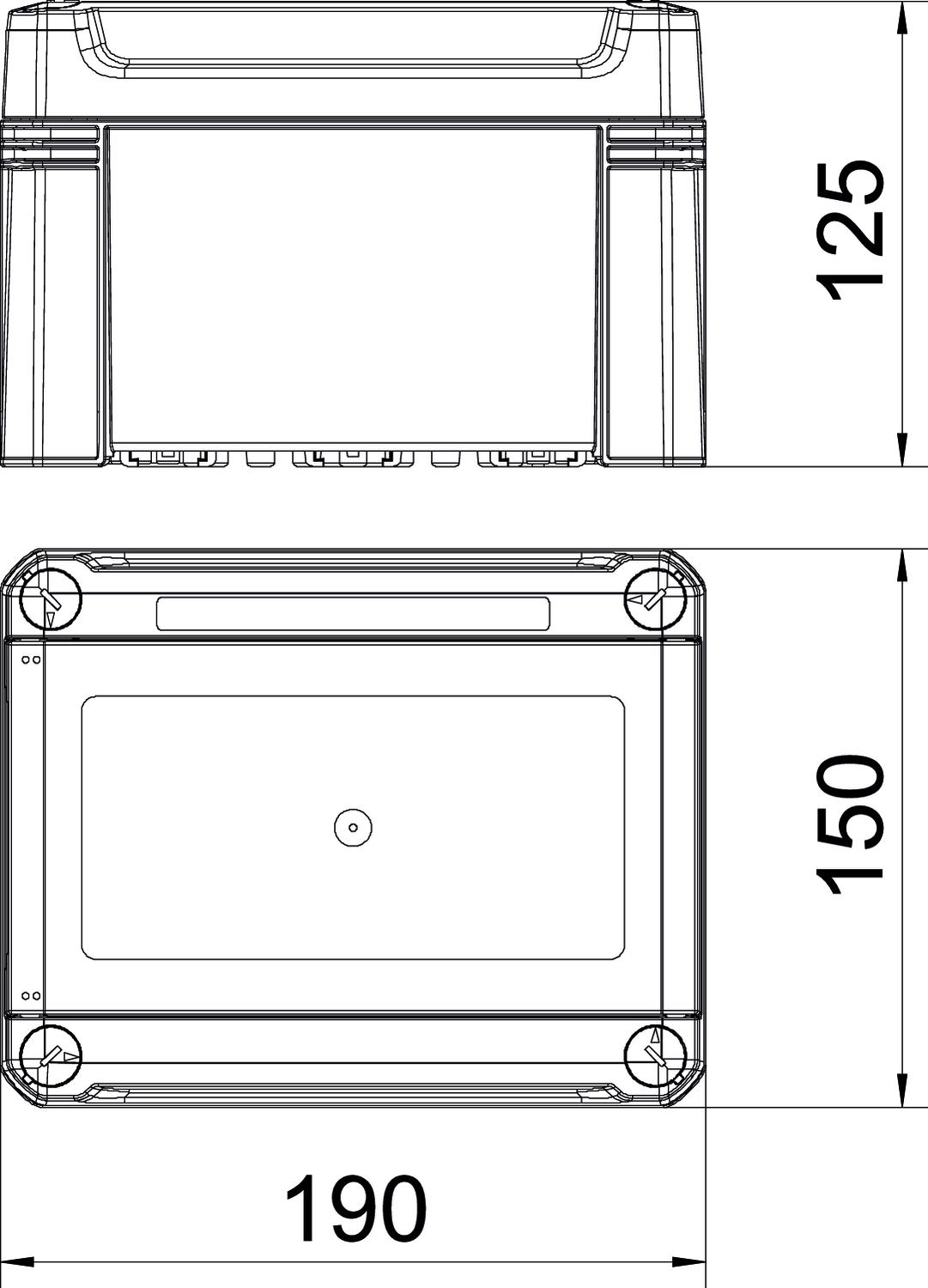

Dimensões
Altura 126 mm Calha DIN sim Com fechadura não Com placa de montagem não Comprimento 191 mm Cor cinzento claro; RAL 7035 Corrente nominal 40 A Dimensão 150x190x125 Grau de proteção IP66 Grau de proteção código IK IK07 Largura 151 mm Largura em unidades de divisão 3 Material Poliestireno Número de linhas 1 Pegada de CO₂ (GWP) do berço ao portão 2,657 kg CO₂e / 1 Peça Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte - Todos os tipos
