- Descrição do produto
-
Descrição do produto

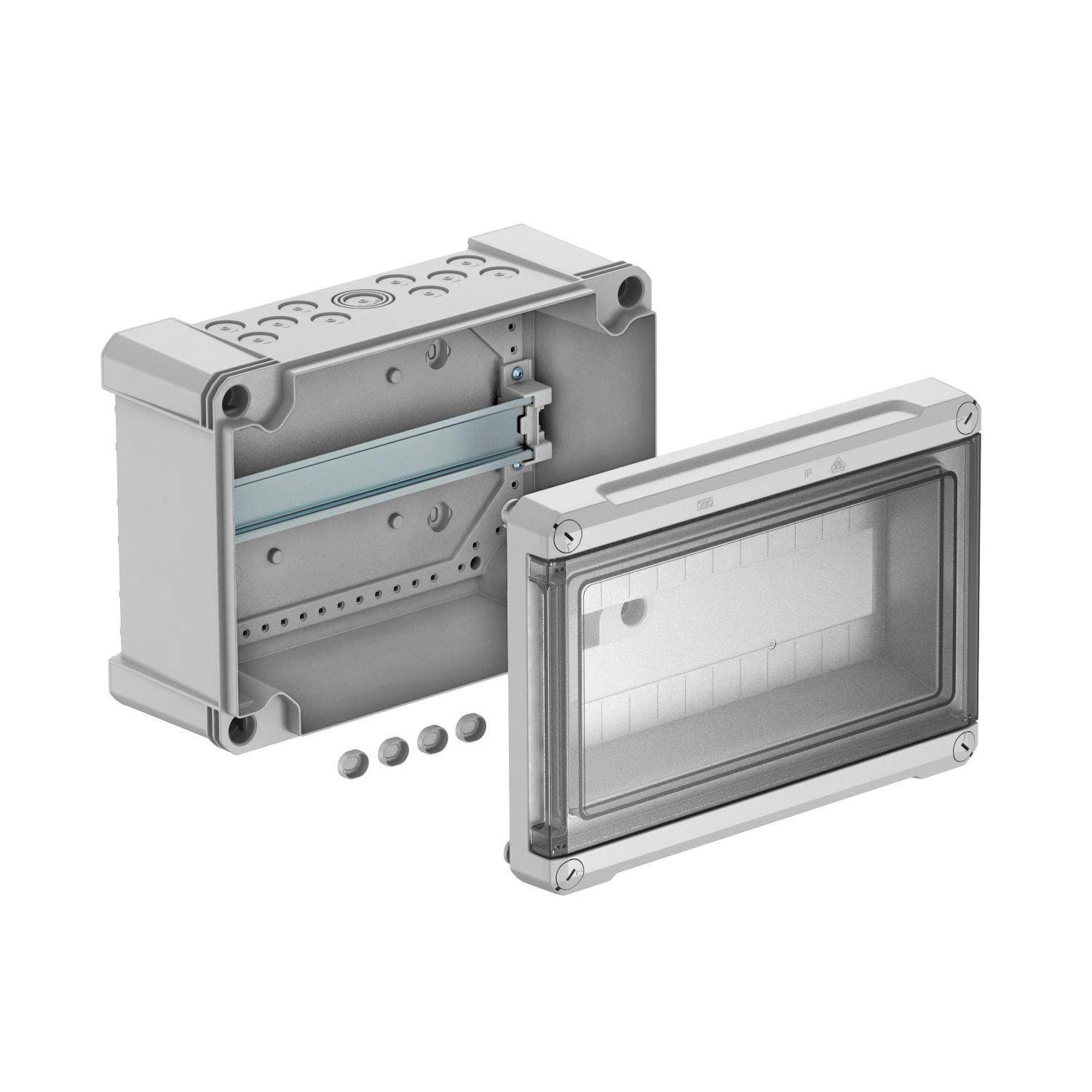

Quadro de distribuição para montagem à superfície, para sub-distribuição de energia em área interior e área exterior protegida, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Tipo de proteção IP66 e grau de proteção IK06. Tampa transparente para aparafusar, com recorte.
- com isolamento protetor para um máximo de 12 módulos
- 11 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25/32 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Os quadros de distribuição em material PS adequam-se à montagem para utilização interior.
Corrente nominal 63A
Perda elétrica com 40K 25,1W
- Dados técnicos
-
Dados técnicos
Calha DIN sim Com fechadura não Com placa de montagem não Cor cinzento claro; RAL 7035 Corrente nominal 63 A Dimensão 286x202x125 Grau de proteção IP66 Grau de proteção código IK IK07 Largura em unidades de divisão 12 Material Poliestireno Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte Dimensões

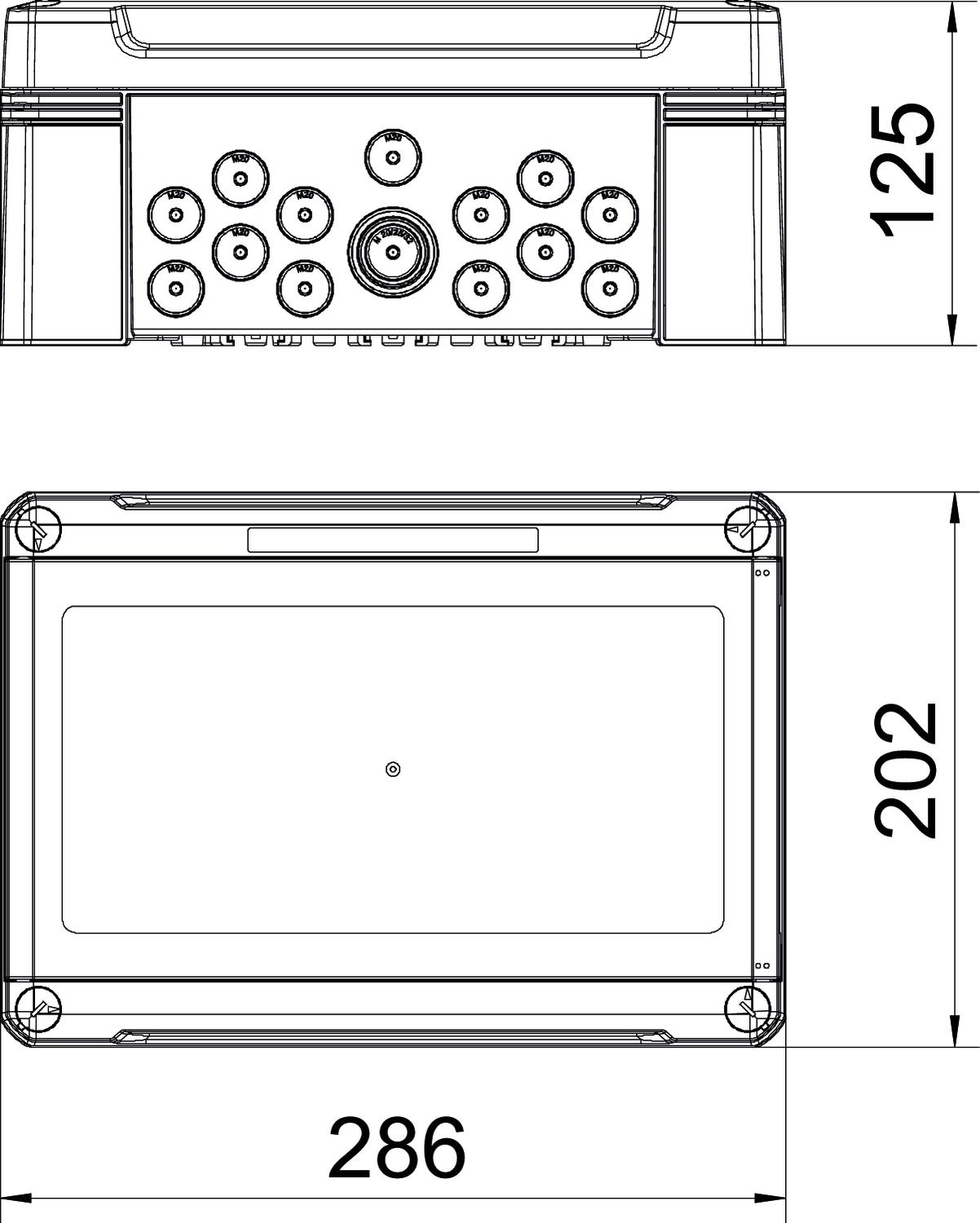

Altura 126 mm Comprimento 286 mm Largura 202 mm - Todos os tipos
- Downloads
-
Ficha técnica SDB 12L PS / 2008832 , 0.33MB , pdfDeclaração de conformidade SDB 12L PS / 2008832 , 0.06MB , pdfREACH Declaração de conformidade SDB 12L PS / 2008832 , 0.12MB , pdfRoHS Declaração de conformidade SDB 12L PS / 2008832 , 0.13MB , pdfMarca de aprovação Marca de aprovação VDE Quadro de distribuição SDB.. , 0.16MB , pdfManual de utilização Chapa de furação X25, SDB12 , 0.09MB , pdf
