Punção para bucha de ancoragem 230 | M10

morepic-1

morepic-2

Punção para bucha de ancoragem

Ref. 3492971 | EAN 4012196709748

Ref. / Tipo

Comprimento

Rosca

Descrição do produto

Descrição do produto

Punção com proteção manual para bucha de ancoragem do tipo E.

Dados técnicos

Dados técnicos

Com punho de proteção	sim
Comprimento	230 mm
Cor	zinco
Dimensão	10x25

Material	Aço
Medida do pino	10 mm
Rosca	M10
Superfície	eletrogalvanizado

Todos os tipos

Todos os tipos

Tipo	Comprimento	Rosca	Ref.	Quantidade	Qte. minima fornec.
E-MSH 6x25	225 mm	M6	3492964	Unidade	1 Unidade
E-MSH 8x25	225 mm	M8	3492966	Unidade	1 Unidade
E-MSH 8x30	230 mm	M8	3492968	Unidade	1 Unidade
E-MSH 10x25	230 mm	M10	3492971	Unidade	1 Unidade
E-MSH 12x25	235 mm	M12	3492973	Unidade	1 Unidade
E-MSH 10x40	235 mm	M10	3492974	Unidade	1 Unidade
E-MSH 12x50	240 mm	M12	3492978	Unidade	1 Unidade

Downloads

Ficha técnica E-MSH 10x25 / 3492971 , 0.17MB , pdf

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Notas explicativas KTS Kabeltragsysteme , 1.61MB , pdf

Brochura Zwischendeckeninstallationen , 2.70MB , pdf

Catálogo Kabeltragsysteme , 45.23MB , pdf

Instruções de montagem General information on the mounting , 2.61MB , pdf

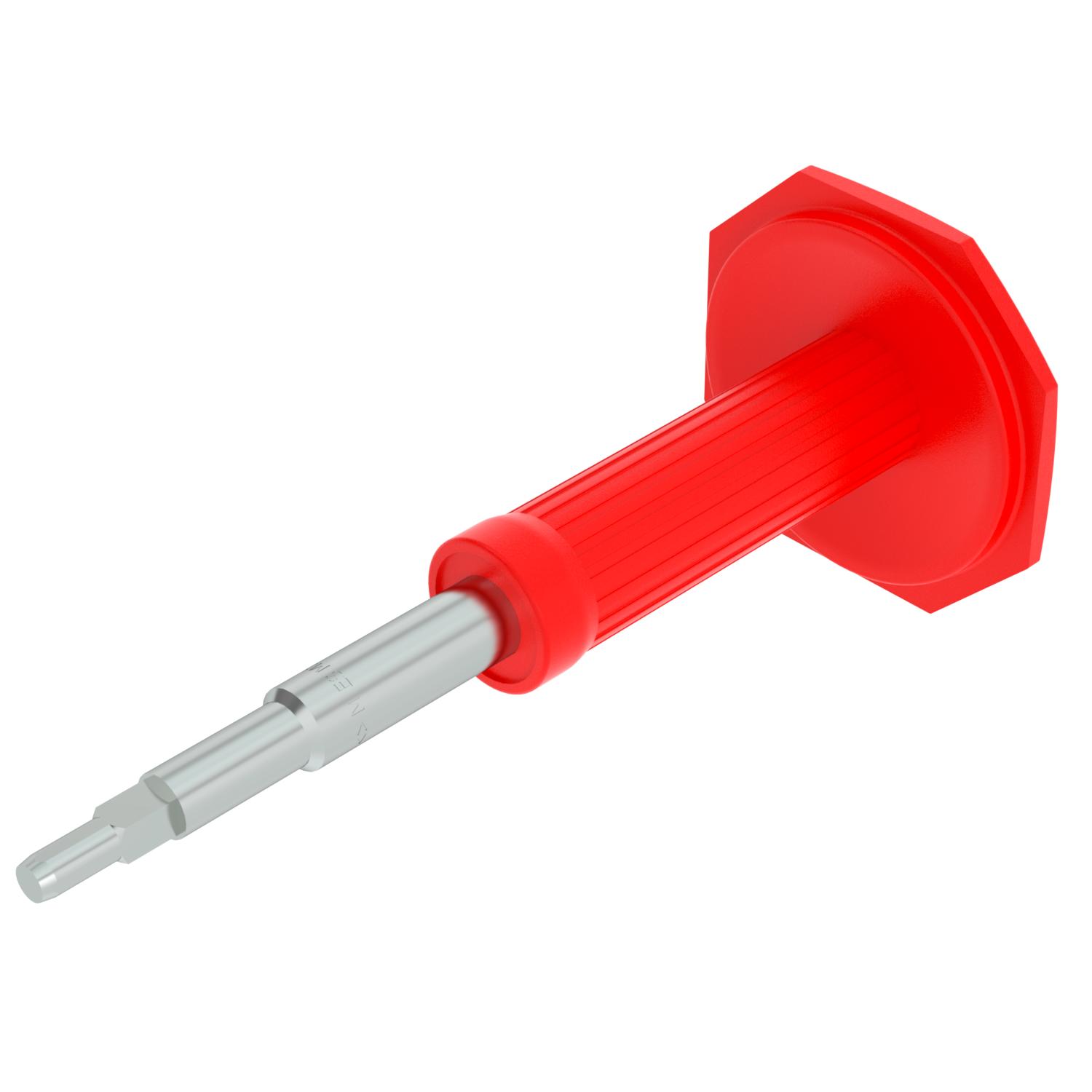

Gráfico do produto E-MSH 10x25 / 3492971, 53.87 kB, jpg

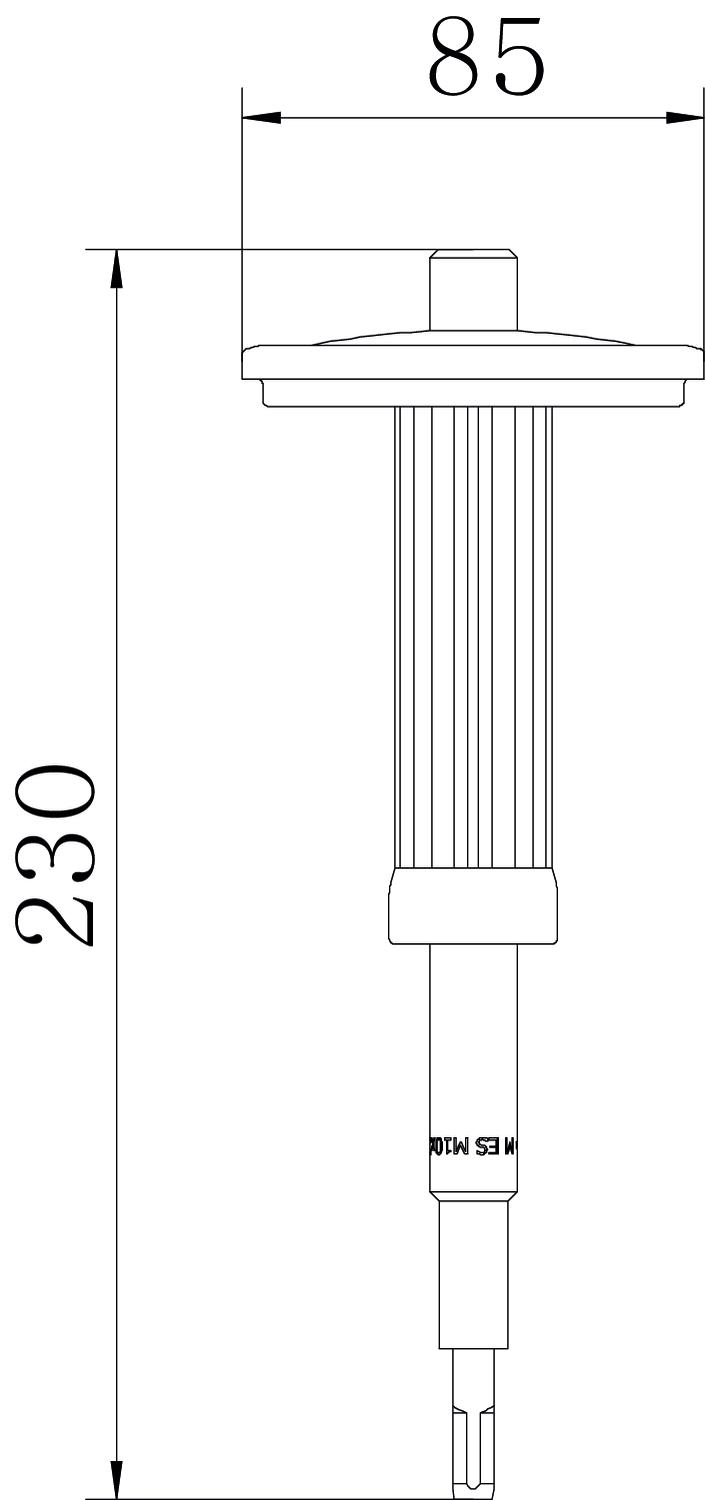

Desenho cotado E-MSH 10x25 / 3492971, 37.63 kB, jpg

E-MSH 10x25 / 3492971

Markier- und Spreizwerkzeug E-MSH 10x25.rfa, 352.00 kB
