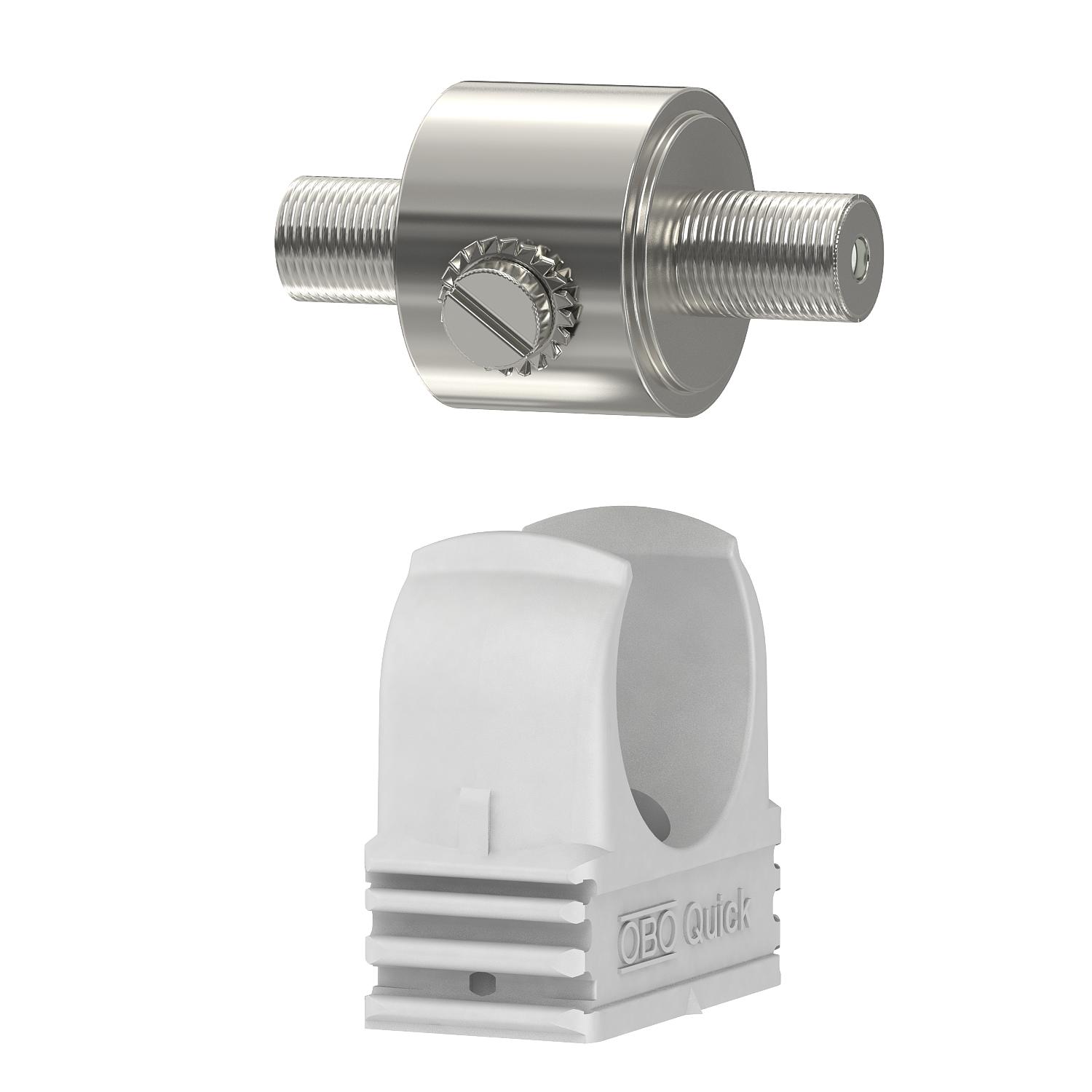

Protetor coaxial para ligação F: fêmea/fêmea
Ref. 5093272 | EAN 4012195022619
- Descrição do produto
-
Descrição do produto
Dispositivos coaxiais de proteção de cabos de dados
• Proteção básica
• Elevada capacidade de corrente de impulso 2 x 2,5 kA (10/350)
• Montagem simples (ficha de adaptação), m = conector macho, f = conector fêmea
• Diferentes combinações de ligações
• Com conector F
• Comportamento de transição otimizado
• Inclui OBO Quick M25 para instalação simples
Aplicação: proteção de sistemas de TV e SAT, multiswitsches e recetores como recetor DVB-T(2).
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) ≤0,9 dB Blindagem directo Capacidade (fio-fio) <10 pF Capacidade (fio-terra) <20 pF Contacto para telecomunicações não Corrente de carga nominal CA 3,5 A Corrente de carga nominal CC 5 A Corrente de impulso 1 kA Corrente transitória total (8/20) 10 kA Dimensão 130V DST segundo IEC 61643-21 Classe I+II / D1+C2 Frequência limite 3400 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP40 Impedância característica 75 Ω Kategorie Tipo 1+2 / D1+C2 Ligação de blindagem sim LPZ 0→2 Monitorização do descarregador não Nível de proteção <800 V Nível de proteção fio - fio <800 V Nível de proteção fio - terra <800 V Norma de ensaio IEC 61643-21 Número de polos 1 Perda de retorno ≥14 dB Potência dissipada total (10/350) 2 kA Resistência da potência de dissipação nominal fio - fio C2: 10 kV / 5 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra C2: 10 kV / 5 kA (8/20µs) Resistência de isolamento >1 GΩ Sinalização no aparelho nenhuma Sistema de encaixe F Tensão continua máxima CA 130 V Tensão continua máxima CC 185 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de dados COAX Versão verificada quanto a explosões não - Todos os tipos
