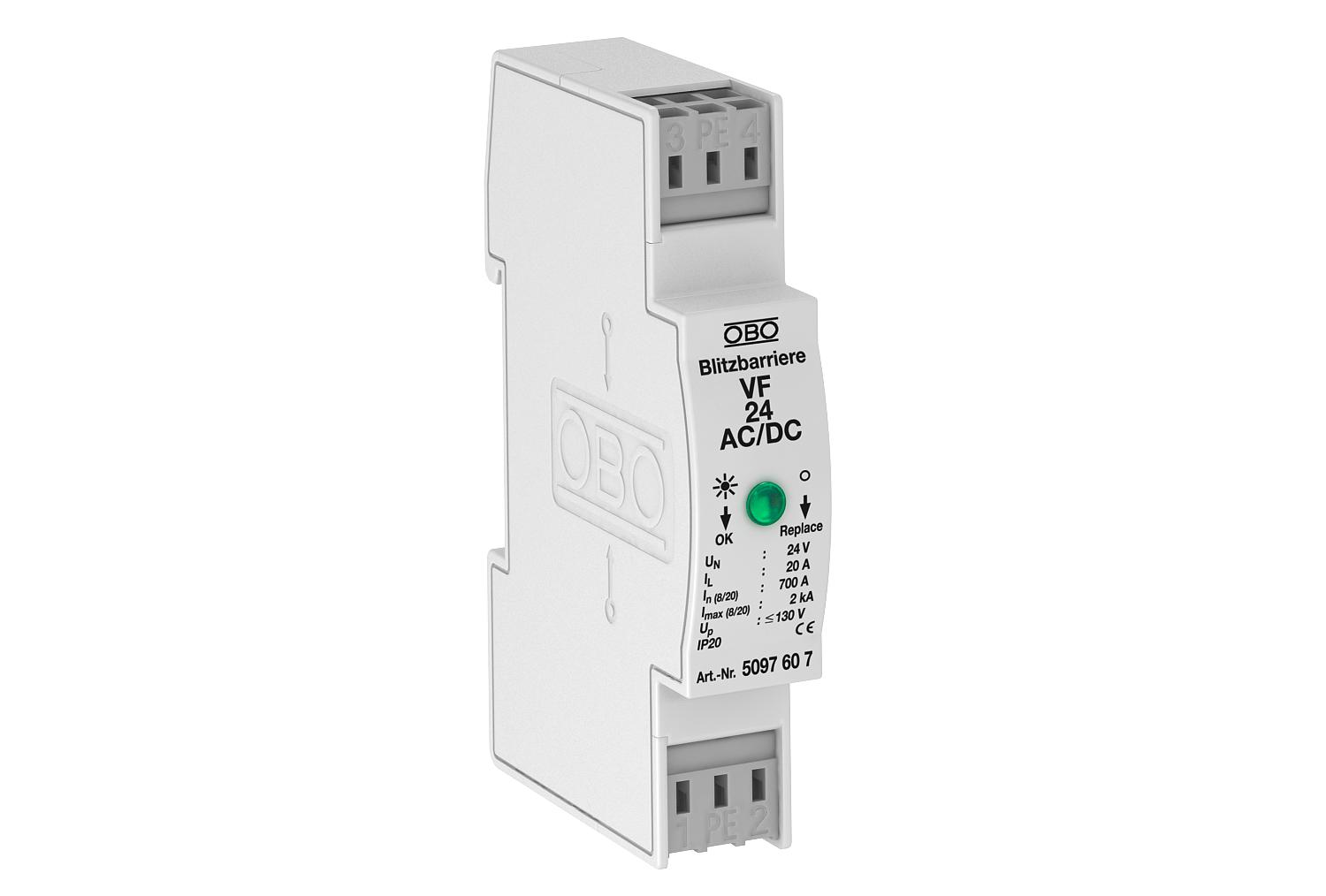

Proteção MCR para alimentação de energia, 2 polos 24 V
Ref. 5097607 | EAN 4012195578123
- Descrição do produto
-
Descrição do produto
Aparelho de proteção contra sobretensões/proteção fina de redes tipo 3, conforme EN 61643-11
• Indicado para sistemas de tensão contínua e alternada
• Com indicador ótico de funcionamento
• Com ligadores fáceis de montar e sem parafusos

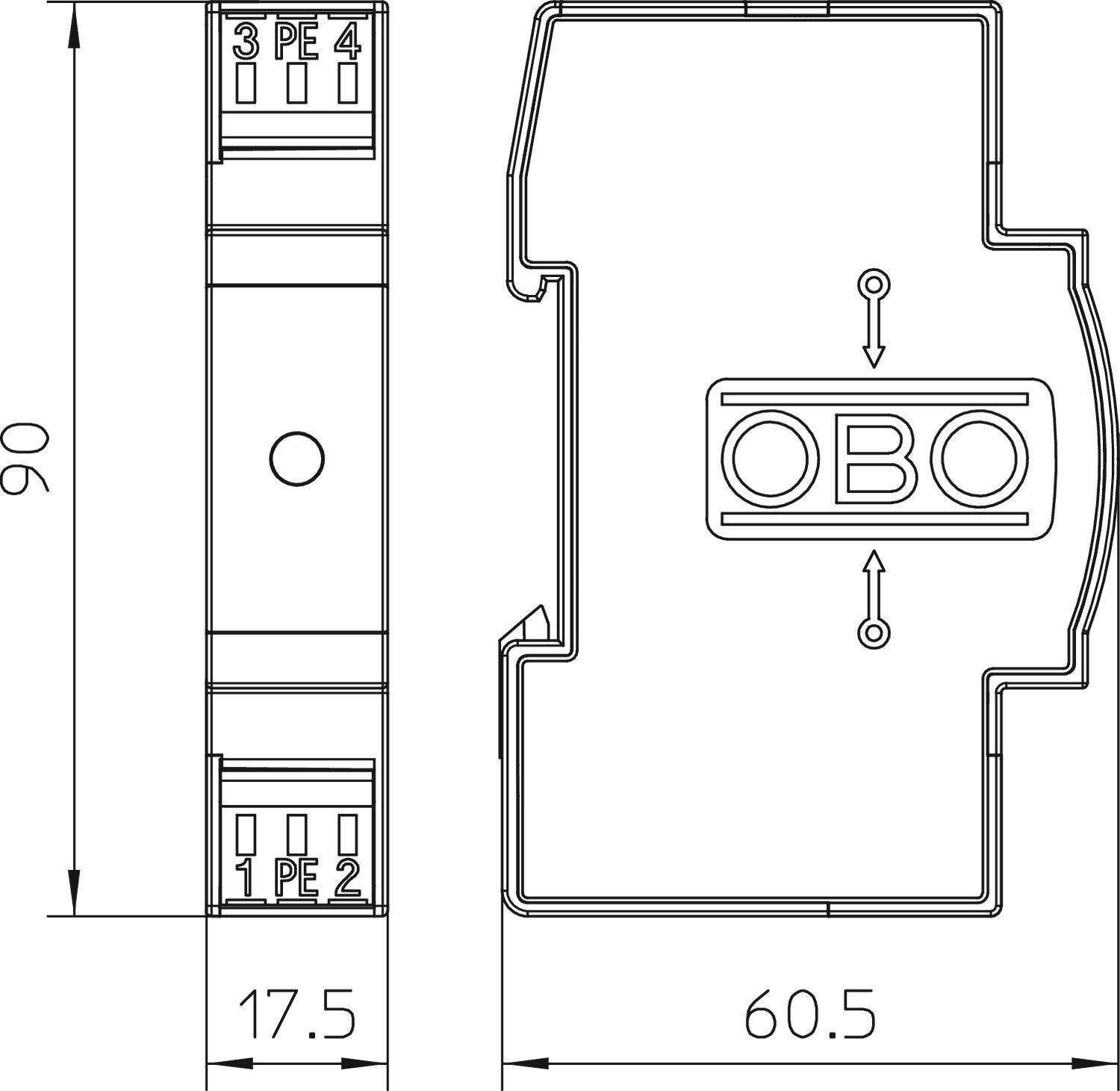

• Dimensões modulares reduzidas de 17,5 mm

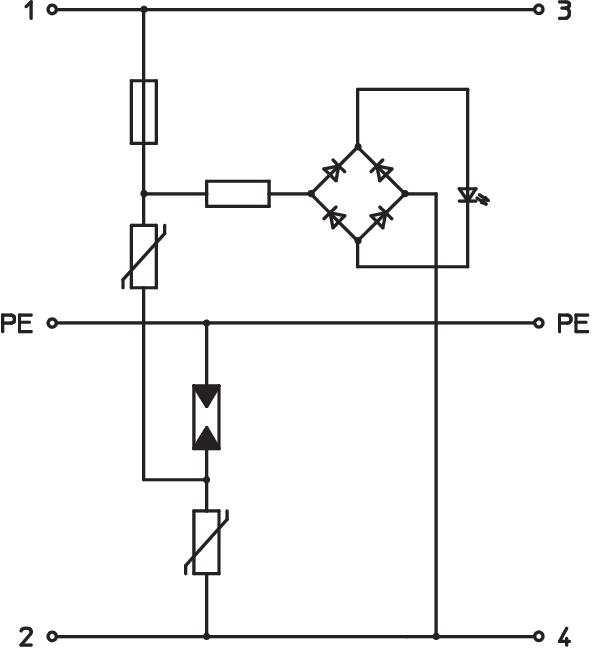

• Conexão em estrela
Aplicação: utilização universal em perfis de 35 mm em todos os quadros de distribuição convencionais.
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 3 Classificação segundo IEC 61643-1 classe III Configuração de rede outros Dimensão 24V AC Fluxo de ar não Fusível máx. a montante 20 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 0,7 kA LPZ 2→3 Nível de proteção fio - fio <130 V Nível de proteção fio - terra <1200 V Número de polos 3 OBO_Corrente de carga nominal (terminal de entrada/de saída) 20 A Potência de dissipação máxima (8/20 μs) 2 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 2,5 mm² Secção transversal flexível (de fio fino) mín. 2,5 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 34 Tensão continua máxima CC 46 Tensão nominal CA (50 / 60 Hz) 24 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão Versão 24 V Versão do polo 2 Versão verificada quanto a explosões não Opções de ligação
Proteção máxima da rede elétrica contra sobretensões 20 Secção transversal do condutor rígida (de um fio/vários fios) mín. 0,14 mm² - Todos os tipos
