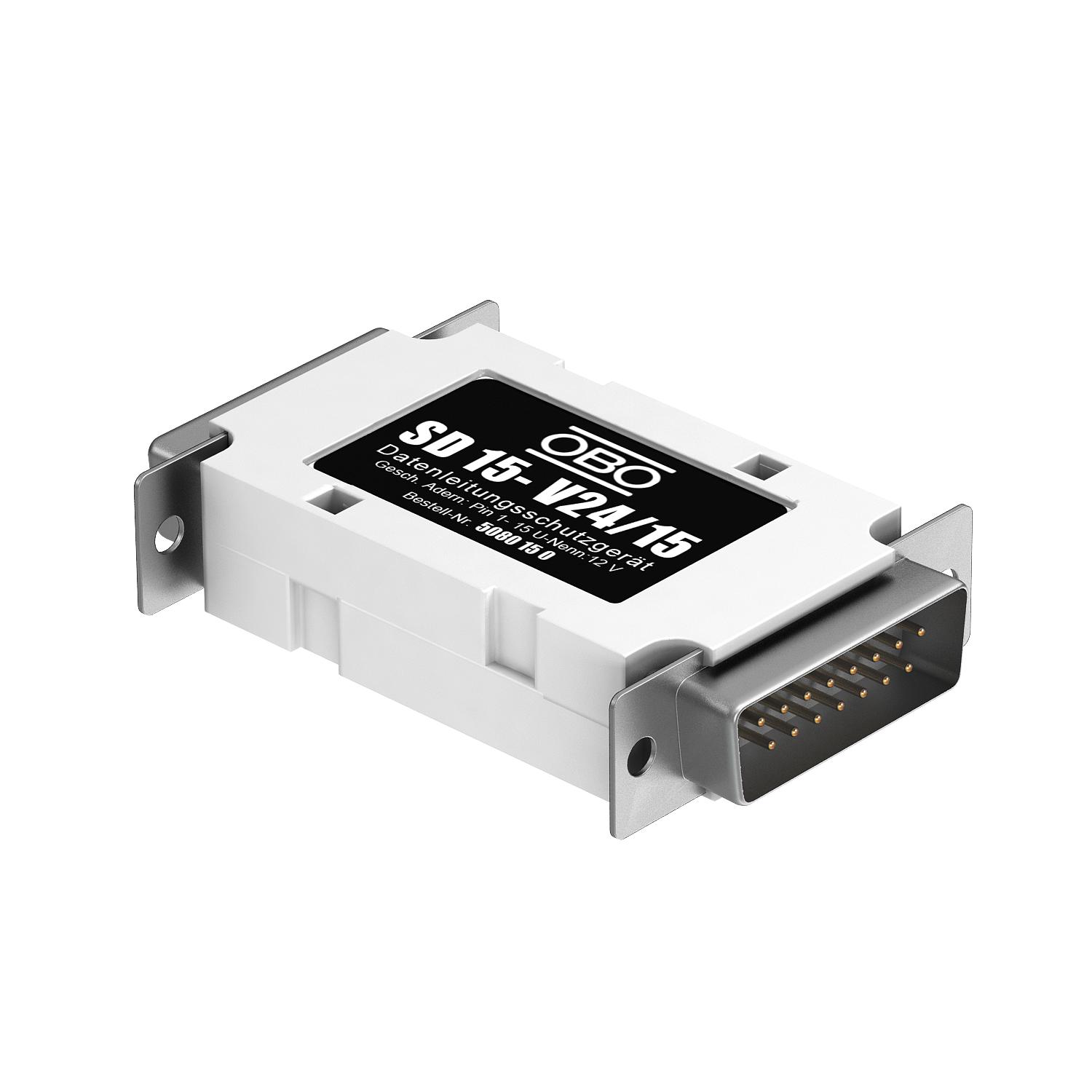

Proteção fina para interface RS232 de 15 polos
Ref. 5080150 | EAN 4012195916031
- Descrição do produto
-
Descrição do produto
Dispositivo de proteção para cabos de dados para interfaces em série
• Disponíveis diferentes conetores de ligação
• Baixo nível de proteção
Aplicação: SPS, sistemas de alarme, controlos
-
- Dados técnicos
-
Dados técnicos
Blindagem directo Contacto para telecomunicações não Dimensão 12V DST segundo IEC 61643-21 Classe III / C1 Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP40 Kategorie Tipo 3 / C1 Ligação de blindagem sim LPZ 2→3 Monitorização do descarregador não Nível de proteção fio - fio <50 V Nível de proteção fio - fio com 1kV/µs (C3) <25 V Nível de proteção fio - terra <50 V Nível de proteção fio - terra com 1kV/µs (C3) <25 Norma de ensaio IEC 61643-21 Número de polos 15 Resistência da potência de dissipação nominal fio - fio 0,34 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra 0,34 kA (8/20µs) Sistema de encaixe D-Sub 15 pinos Tempo de resposta <10 ns Tensão continua máxima CA 12 Tensão continua máxima CC 18 Tensões nominais 12 V Versão SUB-D-15; V24 RS232 Versão verificada quanto a explosões não Dimensões

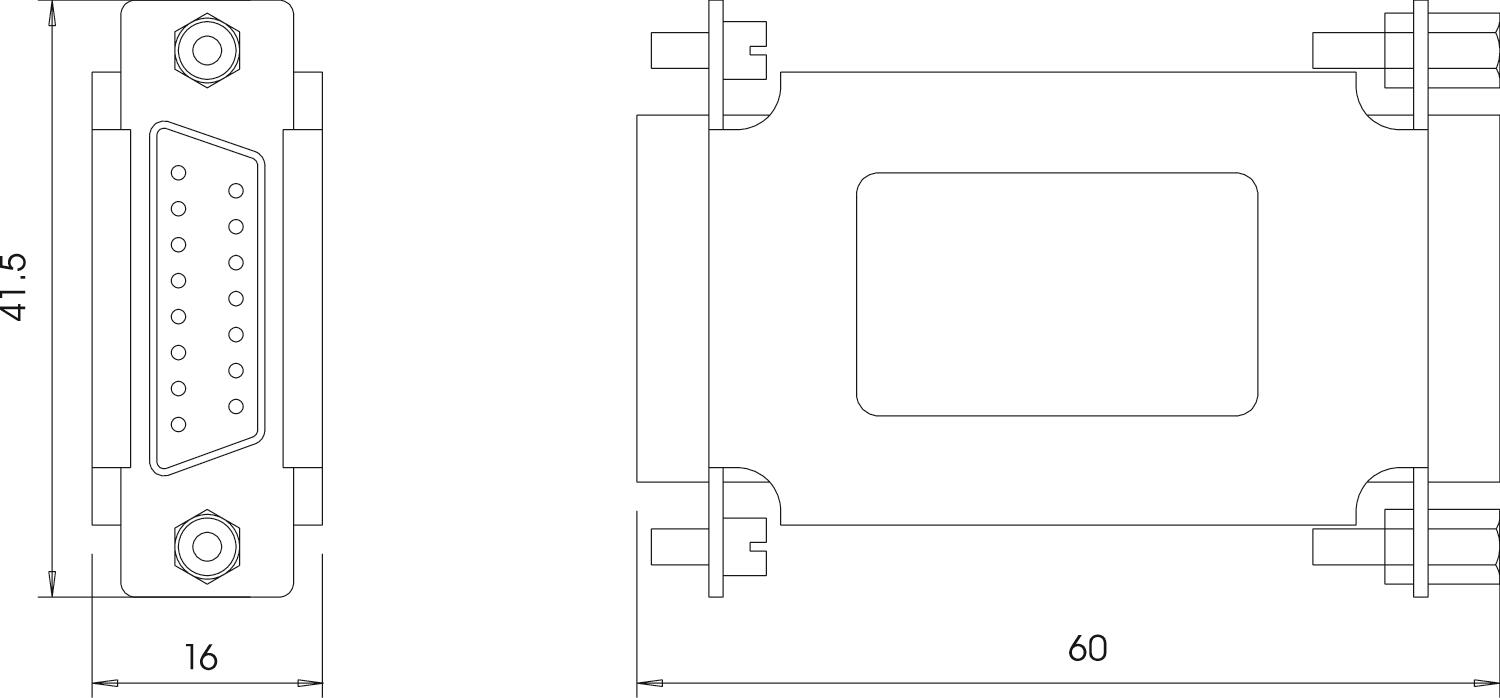

Altura 41,5 mm Comprimento 60 mm Largura 16 mm - Todos os tipos
