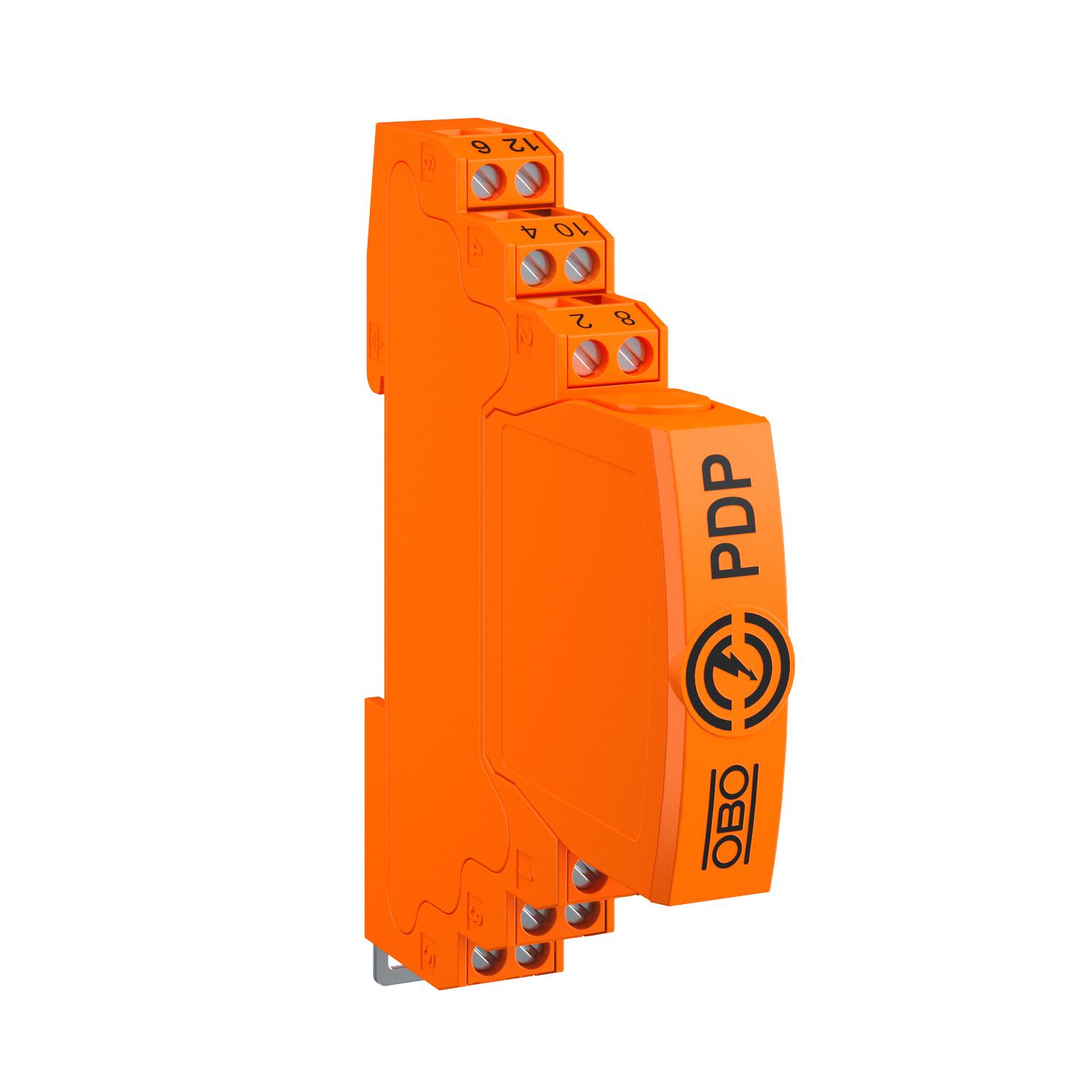

Proteção do cabo de dados encaixável, 2x2 polos, ligação à terra indireta, 5 V
Ref. 5080325 | EAN 4012196742028
- Descrição do produto
-
Descrição do produtoProteção do cabo de dados encaixável tipo 1+2/D1+C2 para utilização na tecnologia de medição, controlo e regulação
• Aparelho de proteção para sistemas de vários cabos
• Ligação de blindagem à terra indireta
• Gama de frequências até 100 MHz
• Ligação à terra é possível através de calha DIN ou cabo de ligação
• Largura de construção reduzida de 12,5 mm
• Alta disponibilidade do sistema - não há interrupção do sinal sem módulo de proteção
Aplicação: Proteção universal contra raios e sobretensão para dispositivos de transmissão de dados em tecnologia MSR.
-
- Dados técnicos
-

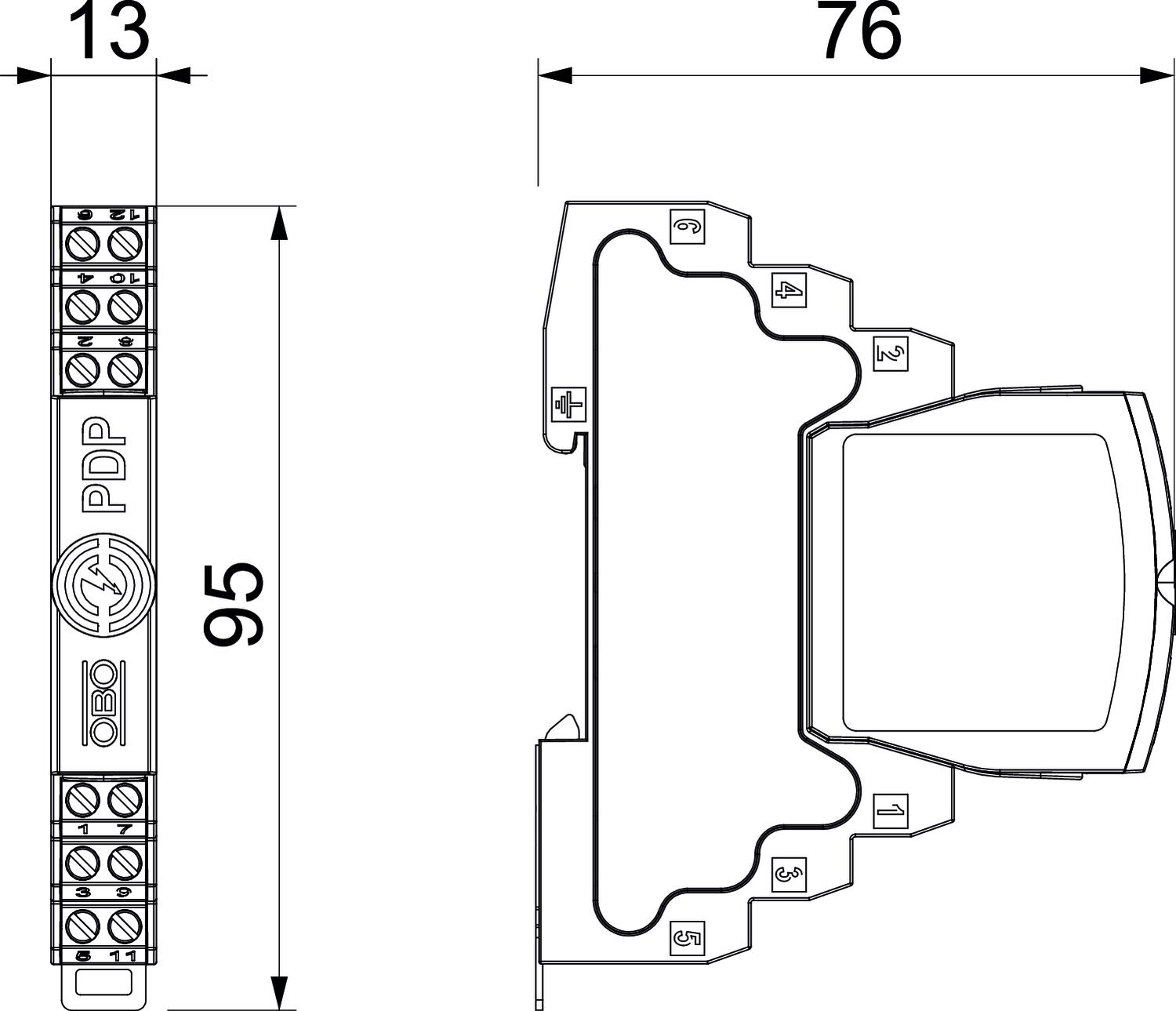

Dimensões
Altura 95 mm Amortecimento de inserção (Insertion loss) ≤3 dB Blindagem indireto Capacidade (fio-fio) ≤30 pF Capacidade (fio-terra) ≤30 pF Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Comprimento 76 mm Corrente de carga nominal CA 0,425 A Corrente de carga nominal CC 0,6 A Corrente de impulso 2,5 kA Corrente transitória total (8/20) 20 kA Dimensão 5V DST segundo IEC 61643-21 Classe I+II / D1+C2 Frequência limite 100 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 10 kA Intensidade nominal de descarga In para C2 (total) 20 kA Kategorie Tipo 1+2 / D1+C2 Largura 13 mm Ligação à terra através de: Cabo de ligação/Calha DIN Ligação de blindagem sim LPZ 0→2 Montagem entrada / saída Réguas de junção Nível de proteção blindagem - terra (S-PE) 1300 V Nível de proteção fio - fio 100 V Nível de proteção fio - terra 1600 V Norma de ensaio IEC 61643-21 Número de polos 4 Potência dissipada total (10/350) 2,5 kA Resistência da potência de dissipação nominal fio - fio 10 kV / 5 kA Resistência da potência de dissipação nominal fio - terra 10 kV / 5 kA Resistência de série por fio 1,2 Ω ± 5% Resistência em série 1.2 ± 5% Secção transversal de ligação flexível máx. 1,5 mm² Secção transversal de ligação flexível mín. 0,14 mm² Secção transversal de ligação multifilar máx. 2,5 mm² Secção transversal de ligação multifilar mín. 0,14 mm² Secção transversal de ligação rígida máx. 2,5 mm² Secção transversal de ligação rígida mín. 0,14 mm² Sinalização no aparelho nenhuma Sistema de encaixe Bornes Tensão continua máxima CA 4,2 V Tensão continua máxima CC 6 V Versão 2x2 polos - Todos os tipos
