Proteção de tubo PYROCOMB® Intube

Ref. 7204304 | EAN 4012196135769

107 mm
125 mm
Descrição do produto
Descrição do produto

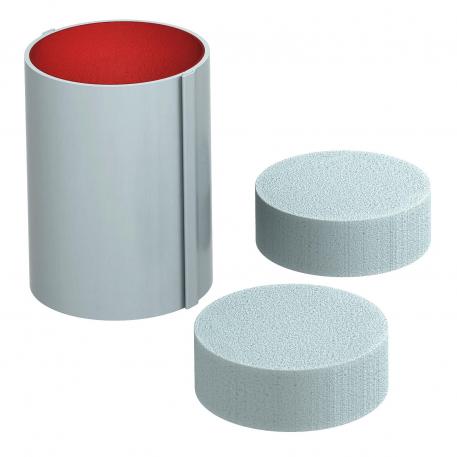

Proteção de tubo com revestimento interior e com fecho de clique. O espaço interior pode ser totalmente ocupado com cabos e tubos de instalação elétrica. Aplicação em áreas interiores. Produto de construção com marcação CE, com certificação europeia conforme a ETA-13/0904 e homologação técnica geral alemã. Resistência ao fogo até 120 minutos.

Fecho com 2 tampões de espuma fornecidos. A selagem da superfície é efetuada com a massa de revestimento PYROCOAT® ASX.

Em algumas aplicações está especificada a utilização de abraçadeiras de fixação metálicas para proteção em divisórias ligeiras. Os detalhes devem ser consultados nas instruções de montagem/homologação.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

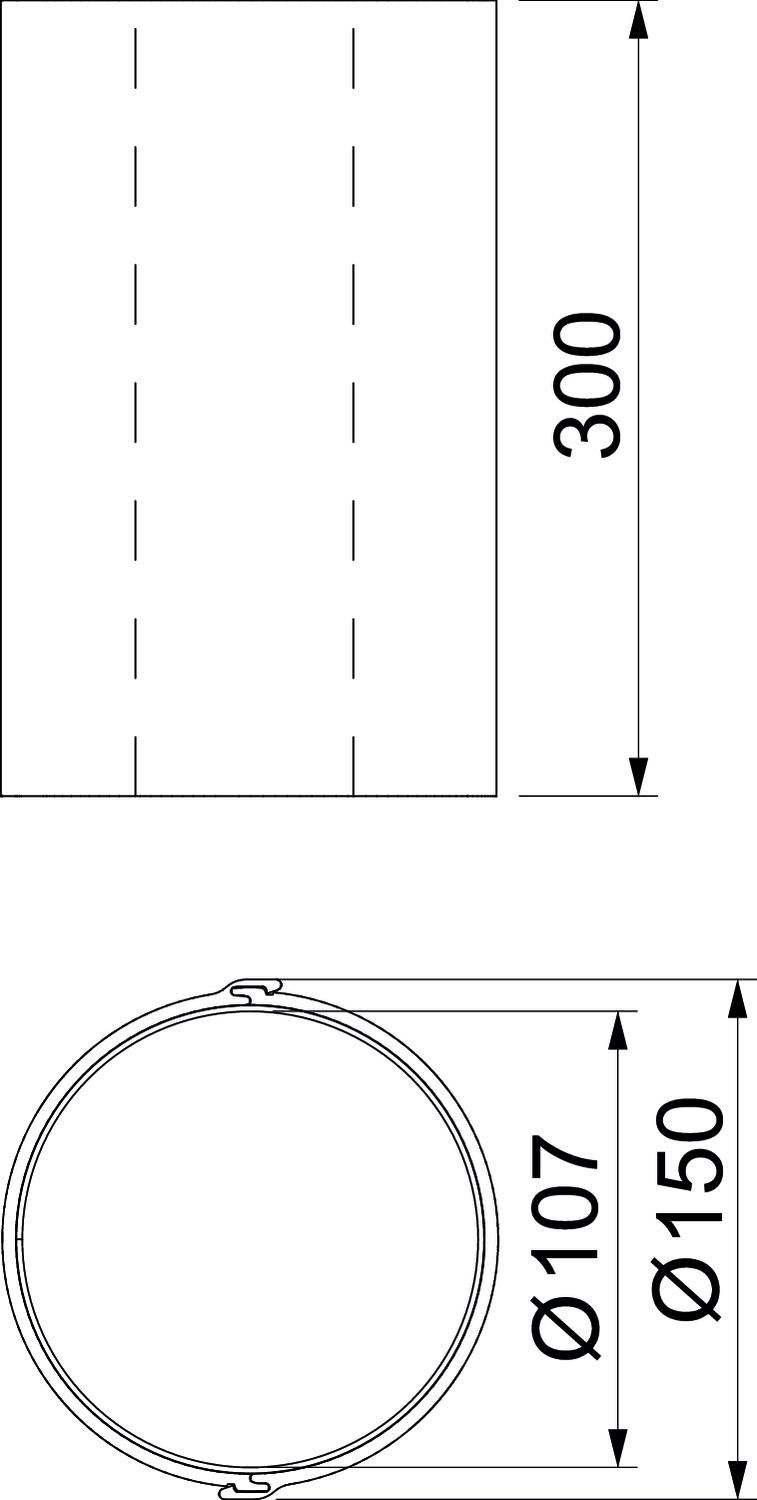

Dimensões

Comprimento 300 mm
Cor cinzento
Diâmetro 116,4 mm
Dimensão Ø107x300mm
Forma redondo
Material Policloreto de vinilo
Medida B 116,4 mm
Medida d mín. 107 mm
Medida L 300 mm
Necessário acessórios não
para abertura máx. 165 mm
para abertura mín. 125 mm
Versão da proteção antifogo Selagem da peça pronta
Todos os tipos

Todos os tipos

Tipo Medida d mín. Medida L para abertura mín. Ref. Quantidade Qte. minima fornec.
CTS 12150 107 mm 150 mm 125 mm 7204300
1 Unidade
CTS 12300 107 mm 300 mm 125 mm 7204304
1 Unidade
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Massa de revestimento PYROCOAT® em cartucho Massa de revestimento PYROCOAT® em cartucho ASX-K 7202310
1 Unidade

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Abraçadeira metálica, estreita Abraçadeira metálica, estreita MBS 045 7203104
50 Unidade
