Proteção de linhas de dados para sistemas coaxiais TV / câmaras
Ref. 5082434 | EAN 4012196415731
- Descrição do produto
-
Descrição do produto

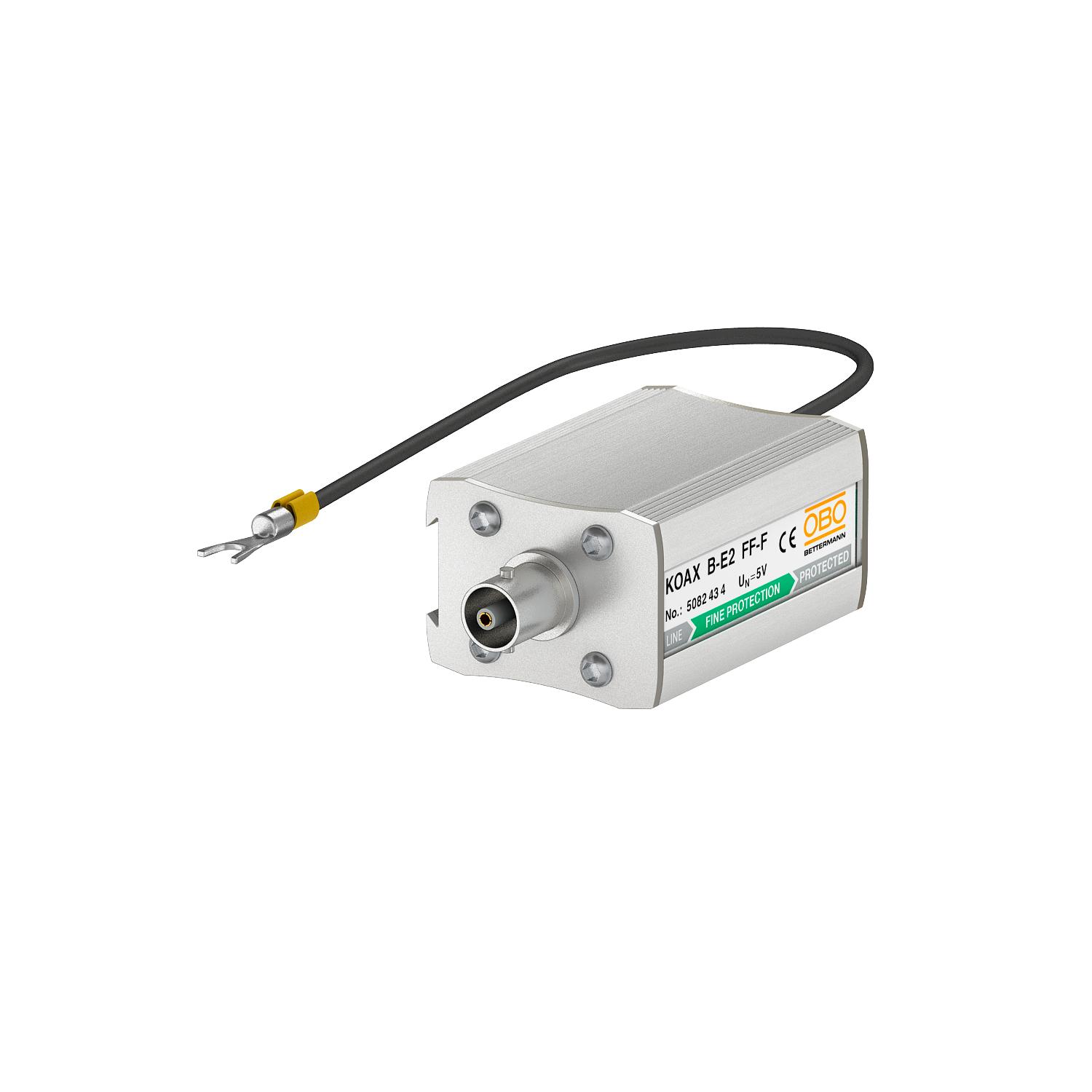

Aparelho de proteção para cabos de dados de sistemas TV/câmara coaxiais
• Em caixa de alumínio
• Conector BNC tomada/tomada
• Montagem simples por ficha de adaptação
• Circuito de proteção de dois níveis
• Montagem em perfil com acessórios DLS-BS (5082 38 2)
Aplicação: para a proteção do CCTV, sinais de vídeo; câmaras ou sistemas TV.
• utilizável em CCTV e em diversos sistemas de TV
• caraterísticas de transmissão otimizadas
• possibilidade de encaixe em calha DIN
• tecnologia de ligação simples
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) ≤1,7 dB Blindagem directo Capacidade (fio-fio) <100 pF Capacidade (fio-terra) <100 pF Contacto para telecomunicações não Corrente de carga nominal CA 0,7 A Corrente de carga nominal CC 1 A Corrente transitória total (8/20) 10 kA Dimensão 6.2V DST segundo IEC 61643-21 Classe II+III / C2+C1 Frequência limite 160 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP40 Impedância característica 75 Ω Kategorie Tipo 2+3 / C2+C1 Ligação à terra através de: Cabo de ligação Ligação de blindagem sim LPZ 1→3 Nível de proteção fio - fio <40 V Nível de proteção fio - terra <600 V Norma de ensaio IEC 61643-21 Número de polos 1 Perda de retorno ≥14 dB Resistência da potência de dissipação nominal fio - fio C1: 1 kV / 0,5 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra C2: 10 kV / 5 kA (8/20µs) Resistência de isolamento >1 GΩ Sistema de encaixe BNC Tensão continua máxima CA 4,2 V Tensão continua máxima CC 6 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de dados COAX Versão Proteção fina Versão verificada quanto a explosões não - Todos os tipos
