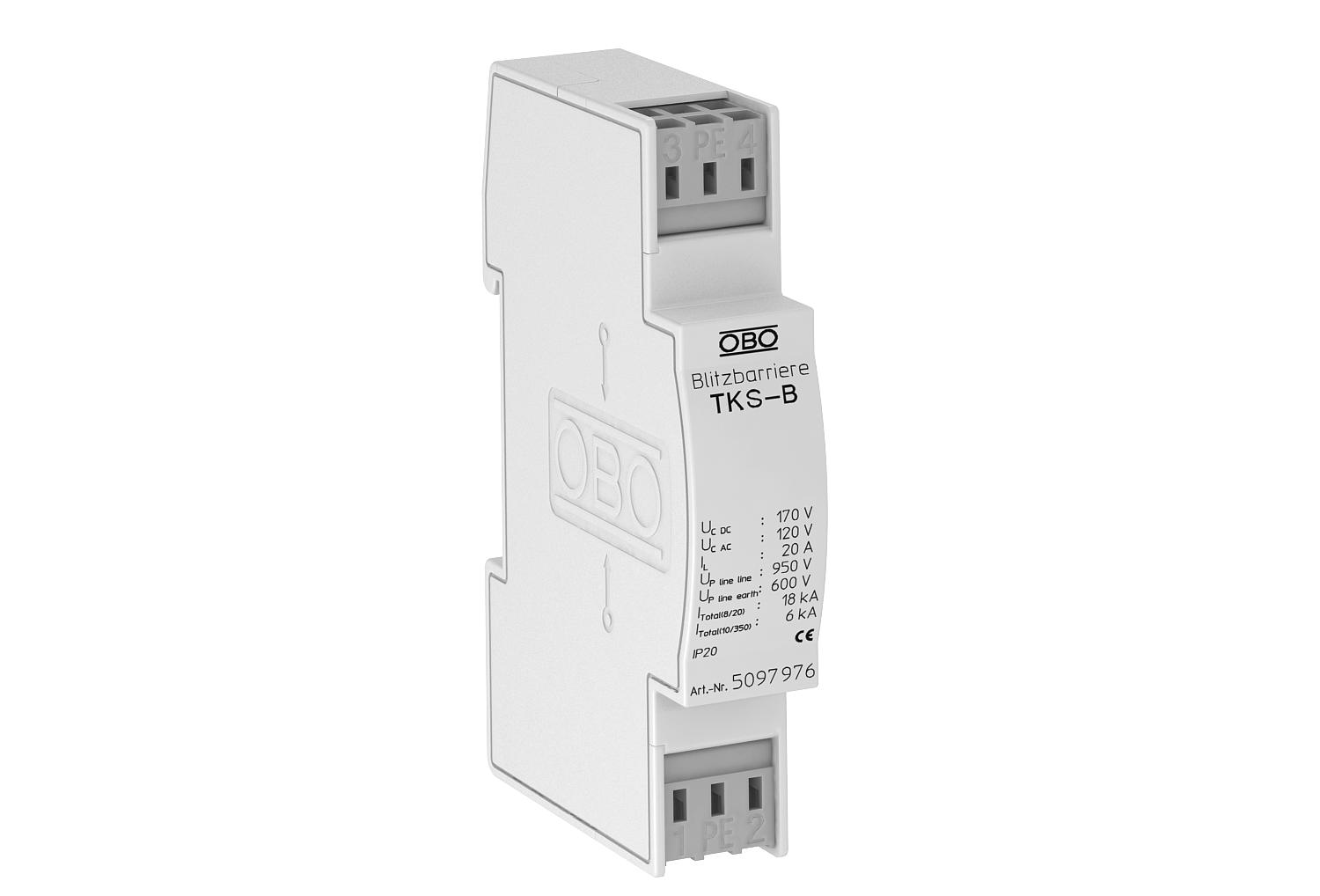

Proteção básica para sistemas de pares de fios com aplicações AF 120 V
Ref. 5097976 | EAN 4012195578277
- Descrição do produto
-
Descrição do produto

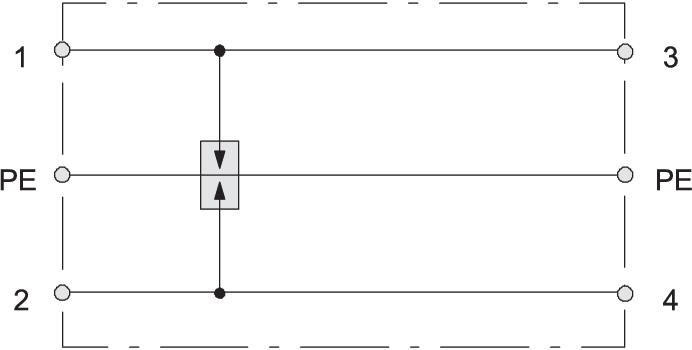

TKS-B: Proteção contra sobretensões para aplicação em tecnologias de medição, controlo e de regulação, assim como sistemas de telecomunicações
• proteção básica para a equalização de potencial de descargas atmosféricas
• elevada capacidade de dissipação por impulso 6 kA (10/350)
• com ligadores sem parafusos e fáceis de montagem

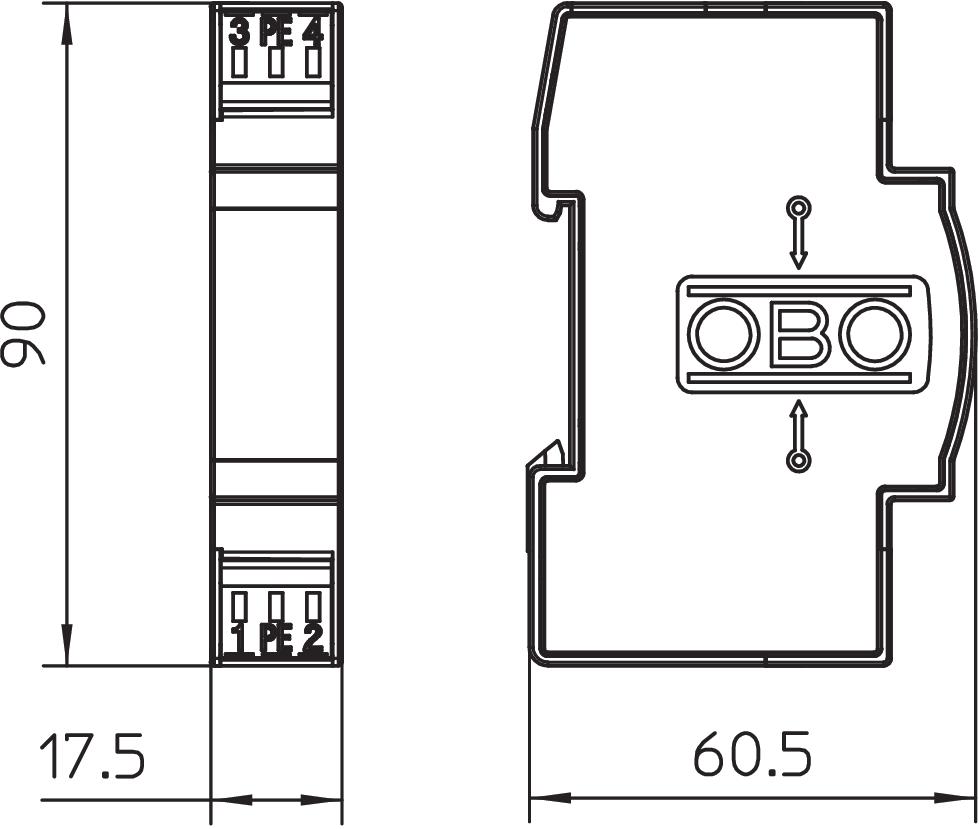

• na dimensão modular económica em termos de espaço de 17,5 mm
Aplicação: aplicação universal em calhas DIN de 35 mm em todos os quadros de distribuição convencionais.
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) 3 dB @ 250 MHz dB Capacidade (fio-fio) <10 pF Capacidade (fio-terra) <10 pF Corrente de carga nominal CA 14 A Corrente de carga nominal CC 20 A Corrente transitória total (8/20) 18 kA Dimensão 120V AC DST segundo IEC 61643-21 Classe I+II / D1+C2 Frequência limite 250 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Kategorie Tipo 1+2 / D1+C2 Ligação à terra através de: Cabo de ligação Ligação de blindagem não LPZ 0→2 Nível de proteção fio - fio <950 V Nível de proteção fio - terra <600 V Norma de ensaio IEC 61643-21 Número de polos 2 Potência dissipada total (10/350) D1: 6 kA Resistência da potência de dissipação nominal fio - fio C2: 18 kV / 9 kA Resistência da potência de dissipação nominal fio - terra C2: 18 kV / 9 kA Resistência de isolamento >1 GΩ Secção transversal de ligação flexível máx. 2,5 mm² Secção transversal de ligação flexível mín. 0,14 mm² Secção transversal de ligação multifilar máx. 2,5 mm² Secção transversal de ligação multifilar mín. 0,14 mm² Secção transversal de ligação rígida máx. 2,5 mm² Secção transversal de ligação rígida mín. 0,14 mm² Sistema de encaixe Bornes Tensão continua máxima CA 120 V Tensão continua máxima CC 170 V Unidade de divisão TE (17,5 mm) 1 - Todos os tipos
