Porca corrediça ZL 35 | 17 | 10 | M10

morepic-1

morepic-2

Porca corrediça ZL

Ref. 1147114 | EAN 4012196489411

Ref. / Tipo

Comprimento	35 mm

Largura	17 mm

Altura

Rosca

Descrição do produto

Descrição do produto

Porca corrediça para utilização com perfis MS4022

Dados técnicos

Dados técnicos

Com mola	não
Dimensão	M10
Material	Aço

Rosca	M10
Rosca métrica	10
Superfície	Lamela de zinco

Dimensões

Altura	10 mm
Comprimento	35 mm
Largura	17 mm

Medida B	17 mm
Medida H	10 mm
Medida L	30 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Rosca	Ref.	Quantidade	Qte. minima fornec.
MS40SN M6 ZL	35 mm	17 mm	10 mm	M6	1147106	Unidade	50 Unidade
MS40SN M8 ZL	35 mm	17 mm	10 mm	M8	1147110	Unidade	50 Unidade
MS40SN M10 ZL	35 mm	17 mm	10 mm	M10	1147114	Unidade	50 Unidade
MS40SN M12 ZL	35 mm	17 mm	11,5 mm	M12	1147118	Unidade	50 Unidade

Downloads

Ficha técnica MS40SN M10 ZL / 1147114 , 0.20MB , pdf

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Brochura Zwischendeckeninstallationen , 2.70MB , pdf

Brochura Perfis , 2.10MB , pdf

REACH Declaração de conformidade MS40SN M10 ZL / 1147114 , 0.12MB , pdf

Download

RoHS Declaração de conformidade MS40SN M10 ZL / 1147114 , 0.12MB , pdf

Download

Gráfico do produto MS40SN M10 ZL / 1147114, 33.41 kB, jpg

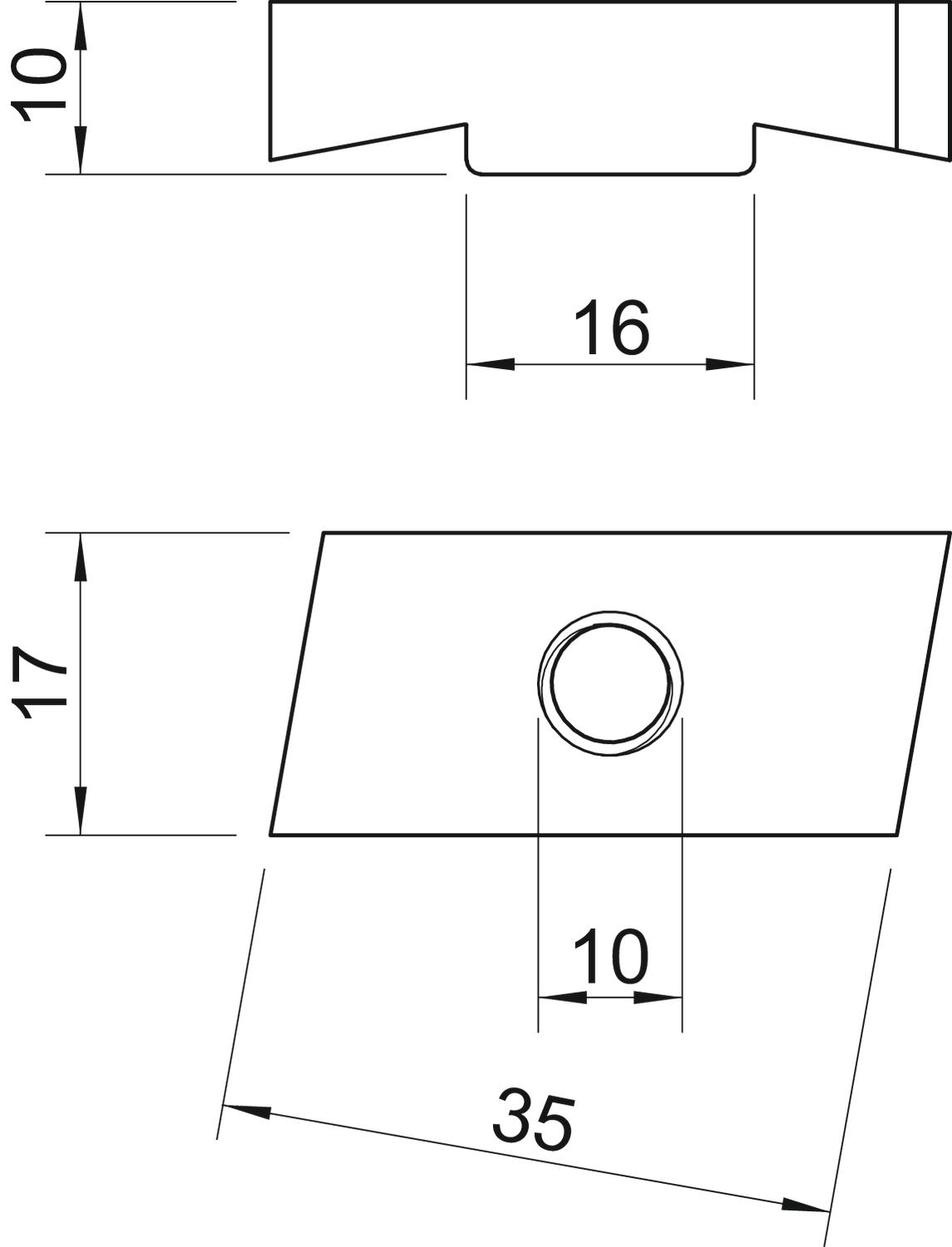

Desenho cotado MS40SN M10 ZL / 1147114, 53.36 kB, jpg

MS40SN M10 ZL / 1147114

1147114_KSTP1.stp, 25.51 kB
