Placa de fundo FS 50

morepic-1

morepic-2

Placa de fundo FS

Ref. 7083041 | EAN 4012196231010

Ref. / Tipo

Largura

Descrição do produto

Descrição do produto

Placa de fundo para o reforço da base, nas extremidades dos caminhos de cabos em chapa, e como proteção para cabos.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Cor	zinco
Dimensão	B50mm
Funktionsgaranti	sim
Largura	2 in

Largura	50 mm
Material	Aço
Medida B	50 mm
Superfície	galvanizado pelo método Sendzimir
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Largura	Ref.	Quantidade	Qte. minima fornec.
BEB 050 FS	50 mm	7083041	Unidade	1 Unidade
BEB 100 FS	100 mm	7083106	Unidade	1 Unidade
BEB 150 FS	150 mm	7083157	Unidade	1 Unidade
BEB 200 FS	200 mm	7083203	Unidade	1 Unidade
BEB 300 FS	300 mm	7083300	Unidade	1 Unidade
BEB 400 FS	400 mm	7083408	Unidade	1 Unidade
BEB 500 FS	500 mm	7083505	Unidade	1 Unidade
BEB 600 FS	600 mm	7083602	Unidade	1 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F	FRSB 6x12 F	6406122	Unidade	100 Unidade

Downloads

Ficha técnica BEB 050 FS / 7083041 , 0.14MB , pdf

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Notas explicativas KTS Kabeltragsysteme , 1.61MB , pdf

Brochura Zwischendeckeninstallationen , 2.70MB , pdf

Catálogo Kabeltragsysteme , 45.23MB , pdf

Declaração de conformidade BEB 050 FS / 7083041 , 0.16MB , pdf

Declaração de Conformidade do Reino Unido BEB 050 FS / 7083041 , 0.14MB , pdf

Download

REACH Declaração de conformidade BEB 050 FS / 7083041 , 0.12MB , pdf

Download

RoHS Declaração de conformidade BEB 050 FS / 7083041 , 0.12MB , pdf

Download

Instruções de montagem General information on the mounting , 2.61MB , pdf

Gráfico do produto BEB 050 FS / 7083041, 35.18 kB, jpg

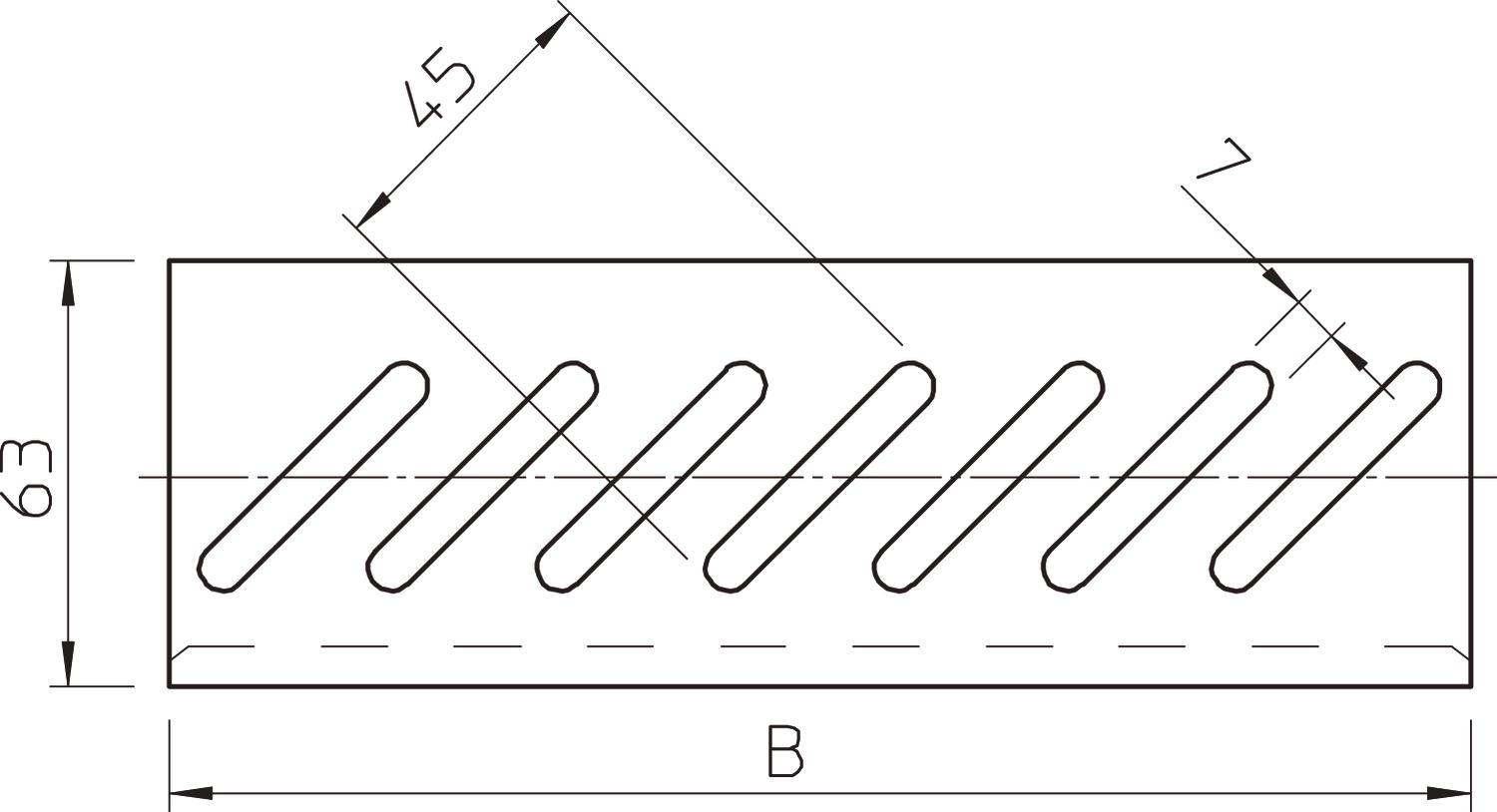

Desenho cotado BEB 050 FS / 7083041, 68.85 kB, jpg

BEB 050 FS / 7083041

7083041_KSTP1.stp, 31.08 kB
