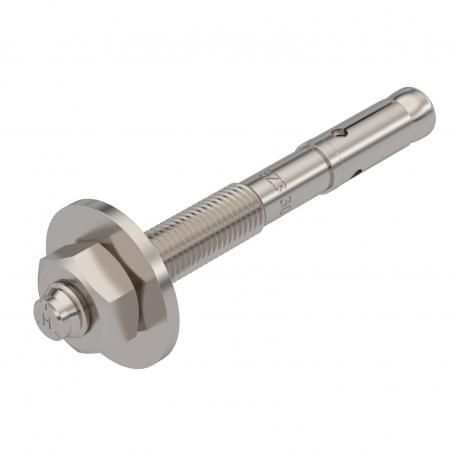

Perno de ancoragem BZ3 A4
Ref. 3498720 | EAN 4012197357115
- Descrição do produto
-
Descrição do produto
Perno de ancoragem BZ3 para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0619, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Homologação de choque do Serviço Federal para a Proteção Civil, Berna, Suíça.
* Com anilha grande conforme a DIN EN ISO 7093-1 (DIN 9021)
-
- Dados técnicos
-
Dados técnicos
Amplitude dos terminais 30 mm Área de aperto máx. 30 mm Avaliação sísmica da ETA C1 e C2 Classe de proteção contra incêndios conforme a EN 13501-2 Outros Comprimento 90 mm Comprimento da rosca 45 mm Cor aço inoxidável Diâmetro de perfuração mín. 10 mm Dimensão M10x90 Largura da chave 17 Material Aço inoxidável, livre de ferrugem Medida L 90 mm Parafuso de ancoragem dispositivo de fixação Porca Profundidade do furo 71 mm Rosca M10 Rosca métrica 10 Sistema de aparafusamento parafuso de ancoragem Sextavado exterior Superfície brilhante, pós-tratamento Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada Tipo de rosca métrico Versão para cravar Versão das buchas/pregos/parafusos Bucha Versão parafuso de ancoragem Rosca externa - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BZ3 10x90/0-30A4 / 3498720 , 0.17MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade BZ3 10x90/0-30A4 / 3498720 , 0.13MB , pdfREACH Declaração de conformidade BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfRoHS Declaração de conformidade BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
