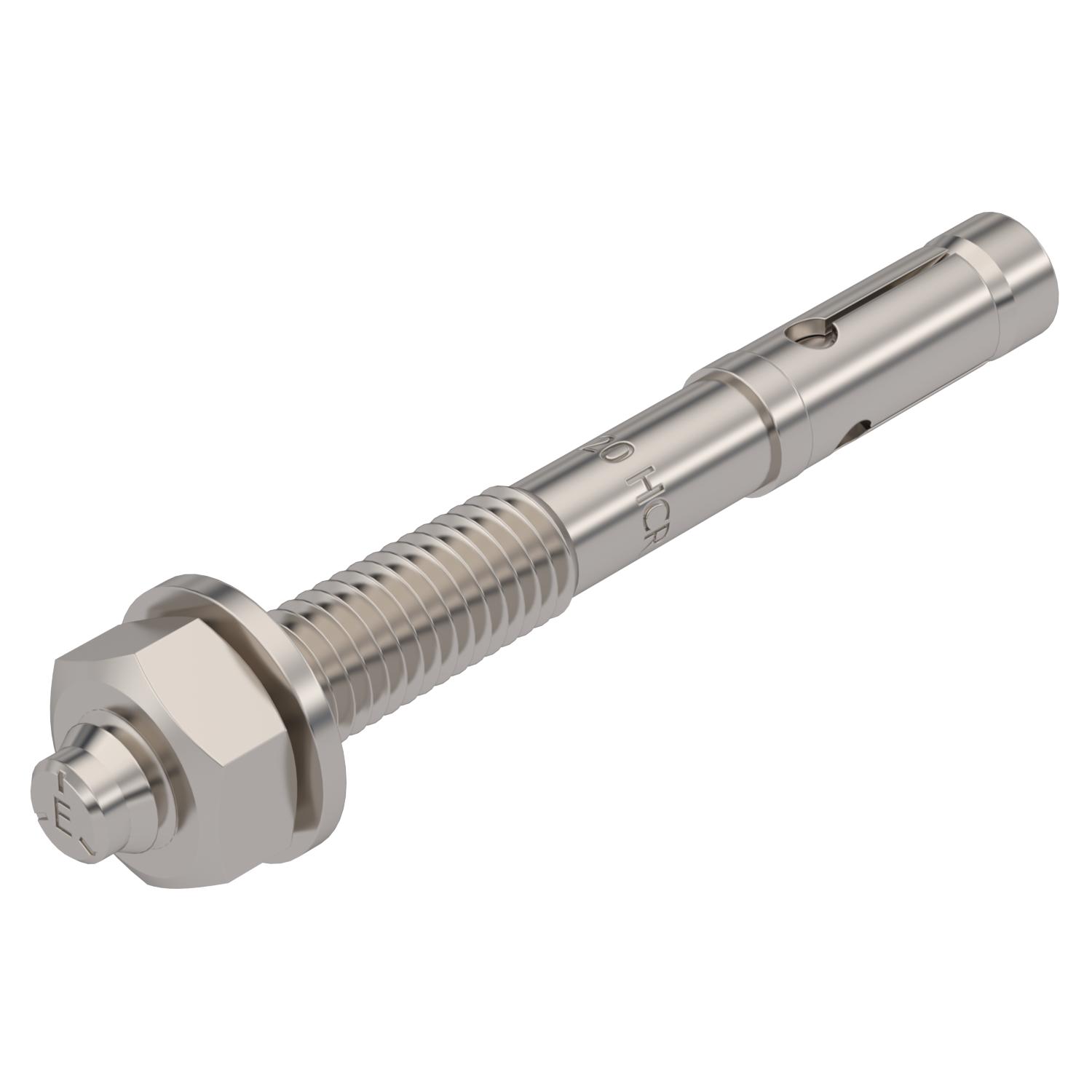

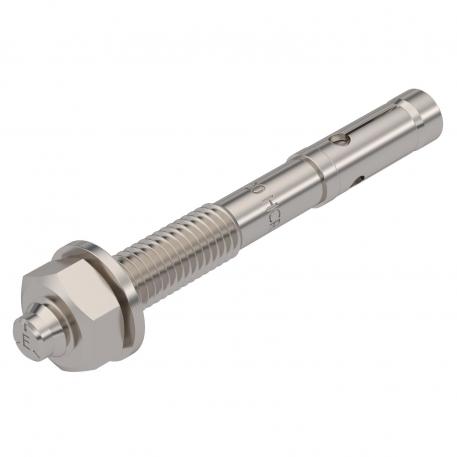

Perno de ancoragem BZ3 A4

Ref. 3498716 | EAN 4012197357030

Aço inoxidável, livre de ferrugem
Descrição do produto
Descrição do produto
Perno de ancoragem BZ3 para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.

Avaliação técnica europeia ETA-19/0619, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.

Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.

Homologação de choque do Serviço Federal para a Proteção Civil, Berna, Suíça.
* Com anilha grande conforme a DIN EN ISO 7093-1 (DIN 9021)
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Área de aperto máx. 20 mm
Avaliação sísmica da ETA C1 e C2
Classe de proteção contra incêndios conforme a EN 13501-2 Outros
Comprimento 75 mm
Comprimento da rosca 33 mm
Cor aço inoxidável
Diâmetro de perfuração mín. 8 mm

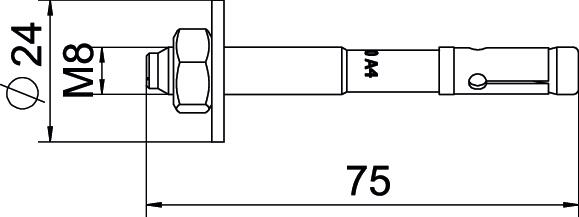

Dimensão M8x75
Largura da chave 13
Material Aço inoxidável, livre de ferrugem
Medida L 75 mm
Parafuso de ancoragem dispositivo de fixação Porca
Rosca M8
Rosca métrica 8
Sistema de aparafusamento parafuso de ancoragem Sextavado exterior
Superfície brilhante, pós-tratamento
Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada
Tipo de rosca métrico
Versão para cravar
Versão das buchas/pregos/parafusos Bucha
Versão parafuso de ancoragem Rosca externa
Todos os tipos

Todos os tipos

Tipo Comprimento Rosca Material Ref. Quantidade Qte. minima fornec.
BZ3 8x75/0-20A4 75 mm M8 Aço inoxidável, livre de ferrugem 3498716
50 Unidade
BZ3 8x95/0-40A4 95 mm M8 Aço inoxidável, livre de ferrugem 3498718
50 Unidade
BZ3 10x90/0-30A4 90 mm M10 Aço inoxidável, livre de ferrugem 3498720
50 Unidade
BZ312x110/0-35A4 110 mm M12 Aço inoxidável, livre de ferrugem 3498722
25 Unidade
