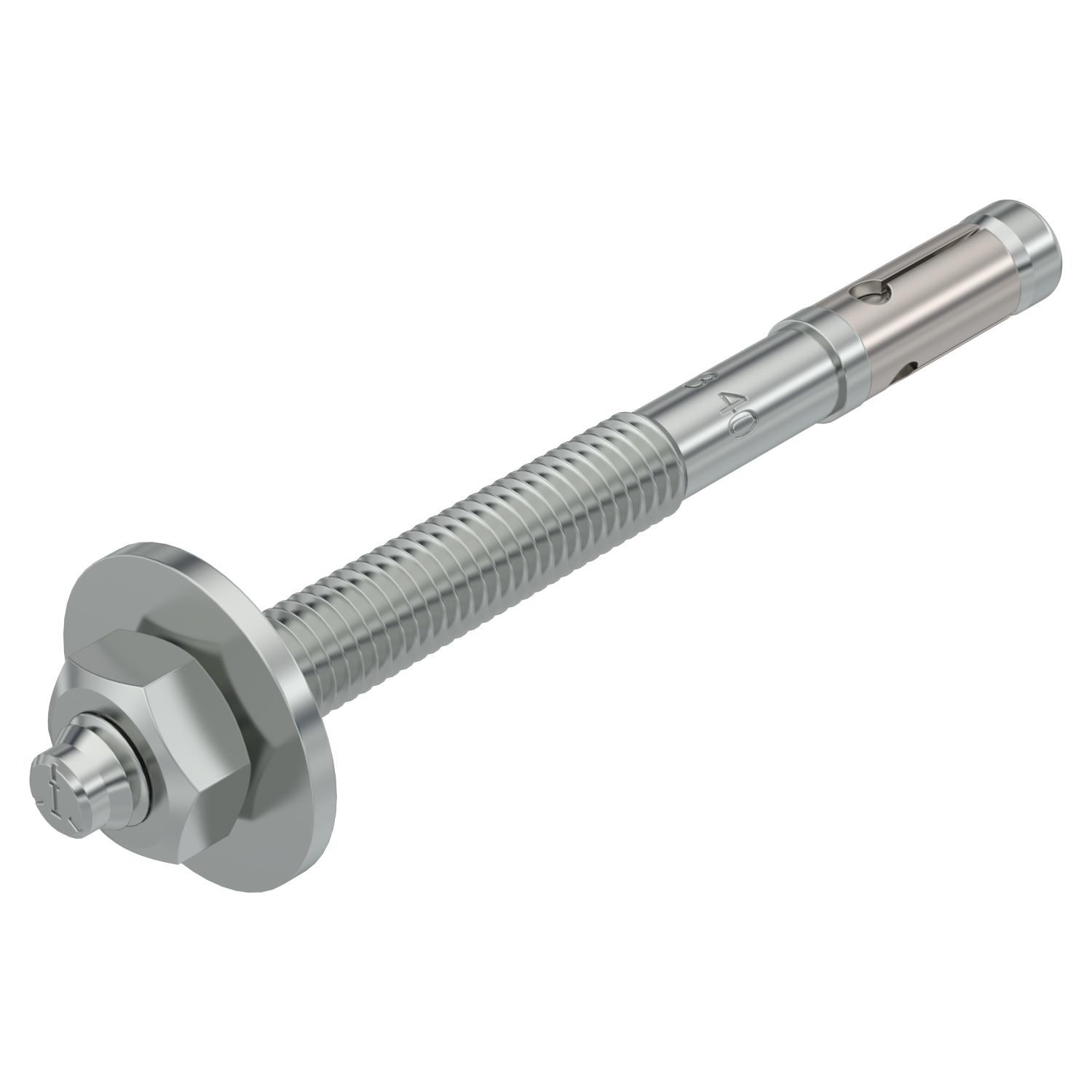

Perno de ancoragem BZ3

Ref. 3498685 | EAN 4012197357276

Aço
Descrição do produto
Descrição do produto
Perno de ancoragem BZ3 para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.

Avaliação técnica europeia ETA-19/0619, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.

Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.

Homologação de choque do Serviço Federal para a Proteção Civil, Berna, Suíça.
* Com anilha grande conforme a DIN EN ISO 7093-1 (DIN 9021)
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Área de aperto máx. 40 mm
Avaliação sísmica da ETA C1 e C2
Classe de proteção contra incêndios conforme a EN 13501-2 Outros
Comprimento 95 mm
Comprimento da rosca 53 mm
Cor zinco
Diâmetro de perfuração mín. 8 mm

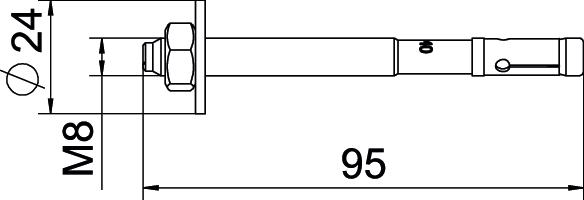

Dimensão M8x95
Largura da chave 13
Material Aço
Medida L 95 mm
Parafuso de ancoragem dispositivo de fixação Porca
Permissões existentes sim
Rosca M8
Rosca métrica 8
Sistema de aparafusamento parafuso de ancoragem Sextavado exterior
Superfície eletrogalvanizado
Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada
Tipo de rosca métrico
Versão para cravar
Versão das buchas/pregos/parafusos Bucha
Versão parafuso de ancoragem Rosca externa
Todos os tipos

Todos os tipos

Tipo Comprimento Rosca Material Ref. Quantidade Qte. minima fornec.
BZ3 8x75/0-20 75 mm M8 Aço 3498683
50 Unidade
BZ3 8x95/0-40 95 mm M8 Aço 3498685
50 Unidade
BZ3 10x90/0-30 90 mm M10 Aço 3498691
50 Unidade
BZ3 10x110/0-50 110 mm M10 Aço 3498693
50 Unidade
BZ310x180/60-120 180 mm M10 Aço 3498698
25 Unidade
BZ312x85/0-10 85 mm M12 Aço 3498701
25 Unidade
BZ3 12x110/0-35 110 mm M12 Aço 3498703
25 Unidade
BZ3 16x135/0-35 135 mm M16 Aço 3498709
20 Unidade
