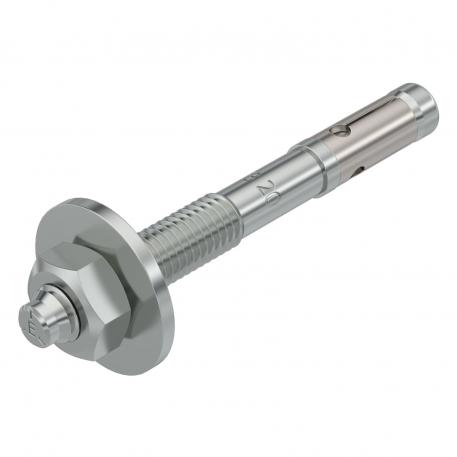

Perno de ancoragem BZ3
Ref. 3498683 | EAN 4012197357238
- Descrição do produto
-
Descrição do produto
Perno de ancoragem BZ3 para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0619, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Homologação de choque do Serviço Federal para a Proteção Civil, Berna, Suíça.
* Com anilha grande conforme a DIN EN ISO 7093-1 (DIN 9021)
-
- Dados técnicos
-
Dados técnicos
Amplitude dos terminais 20 mm Área de aperto máx. 20 mm Avaliação sísmica da ETA C1 e C2 Classe de proteção contra incêndios conforme a EN 13501-2 Outros Comprimento 75 mm Comprimento da rosca 33 mm Cor zinco Diâmetro de perfuração máx. 8 mm Diâmetro de perfuração mín. 8 mm Dimensão M8x75 Largura da chave 13 Material Aço Medida L 75 mm Parafuso de ancoragem dispositivo de fixação Porca Permissões existentes sim Rosca M8 Rosca métrica 8 Sistema de aparafusamento parafuso de ancoragem Sextavado exterior Superfície eletrogalvanizado Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada Tipo de rosca métrico Versão para cravar Versão das buchas/pregos/parafusos Bucha Versão parafuso de ancoragem Rosca externa - Todos os tipos
-
Todos os tipos
