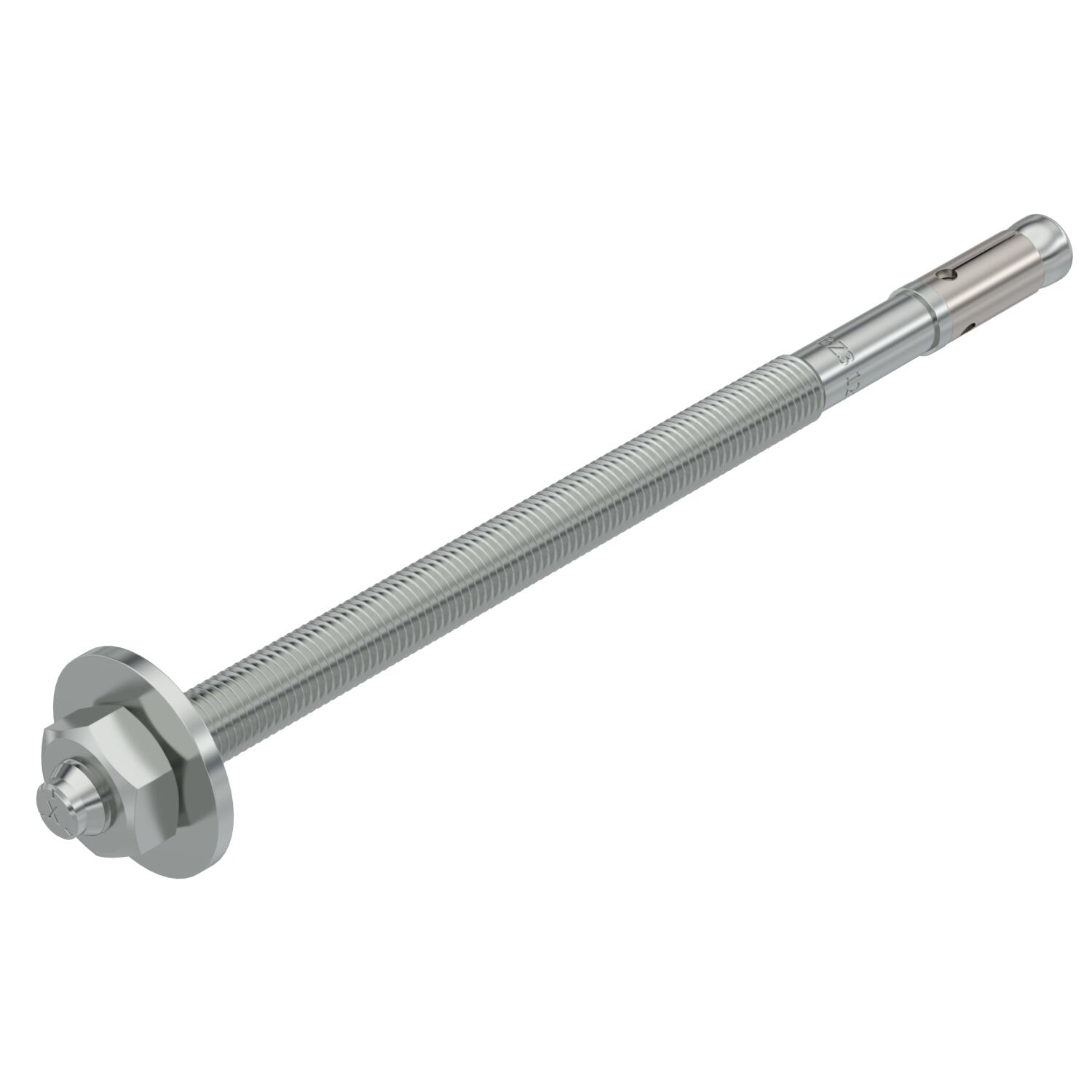

Perno de ancoragem BZ3
Ref. 3498698 | EAN 4012197357511
- Descrição do produto
-
Descrição do produto
Perno de ancoragem BZ3 para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para cargas elevadas permitidas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0619, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Homologação de choque do Serviço Federal para a Proteção Civil, Berna, Suíça.
* Com anilha grande conforme a DIN EN ISO 7093-1 (DIN 9021)
-
- Dados técnicos
-
Dados técnicos

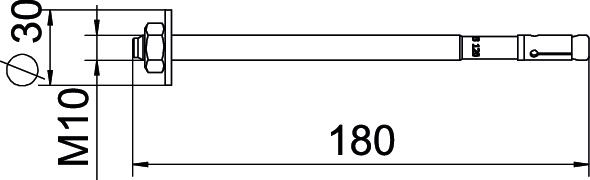

Amplitude dos terminais 120 mm Área de aperto máx. 120 mm Área de aperto mín. 60 mm Avaliação sísmica da ETA C1 e C2 Classe de proteção contra incêndios conforme a EN 13501-2 Outros Comprimento da rosca 135 mm Diâmetro de perfuração mín. 10 mm Dimensão M10x180 Largura da chave 17 Material Aço Parafuso de ancoragem dispositivo de fixação Porca Permissões existentes sim Profundidade do furo 71 mm Rosca M10 Rosca métrica 10 Sistema de aparafusamento parafuso de ancoragem Sextavado exterior Superfície eletrogalvanizado Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada Tipo de rosca métrico Versão para cravar Versão das buchas/pregos/parafusos Bucha Versão parafuso de ancoragem Rosca externa Dimensões
Comprimento 180 mm Medida L 180 mm - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BZ310x180/60-120 / 3498698 , 0.15MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade BZ310x180/60-120 / 3498698 , 0.17MB , pdfDeclaração de conformidade BZ310x180/60-120 / 3498698 , 0.29MB , pdfREACH Declaração de conformidade BZ310x180/60-120 / 3498698 , 0.12MB , pdfRoHS Declaração de conformidade BZ310x180/60-120 / 3498698 , 0.12MB , pdf
