- Descrição do produto
-
Descrição do produto

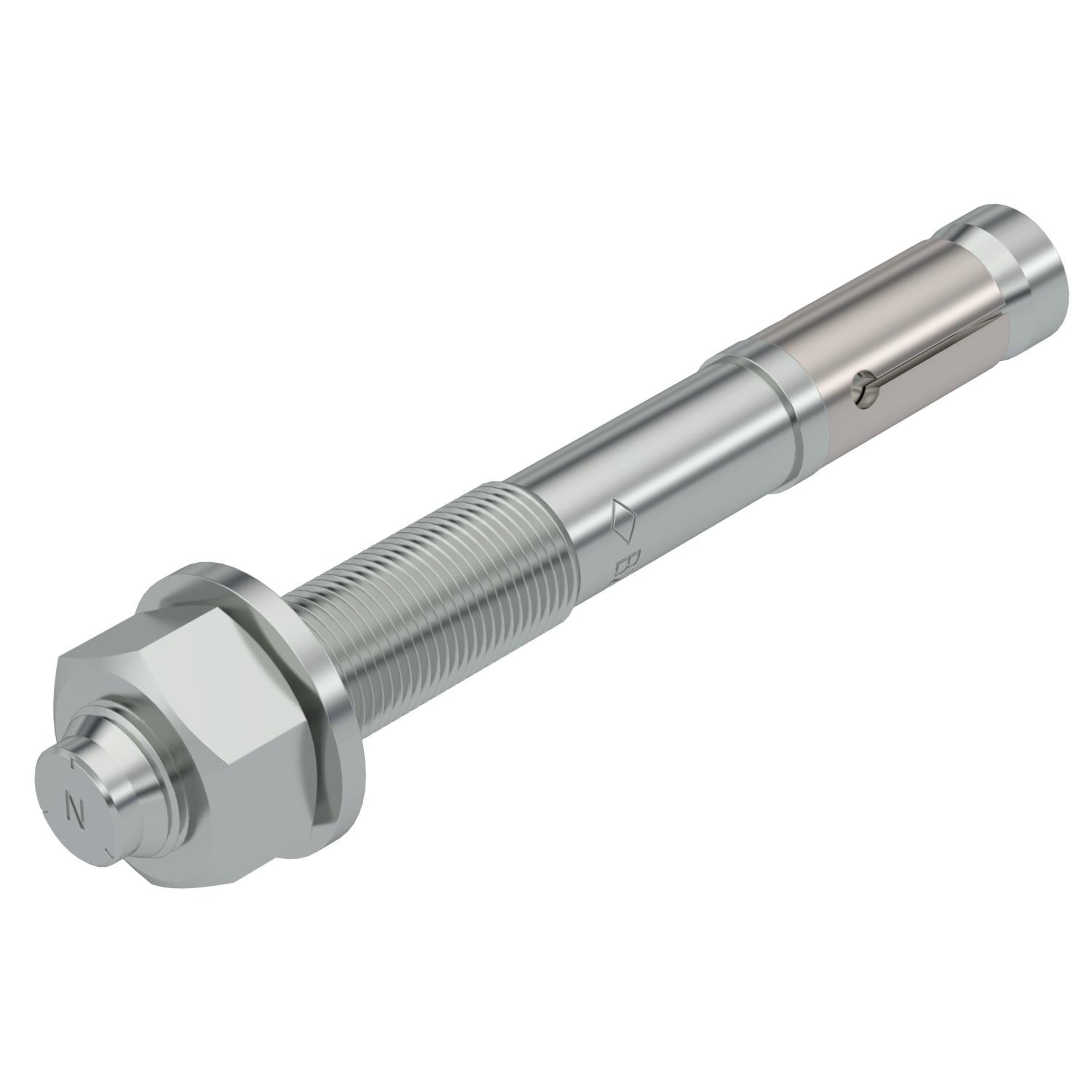

Perno de ancoragem BZ3 para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para cargas elevadas permitidas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0619, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Homologação de choque do Serviço Federal para a Proteção Civil, Berna, Suíça.
* Com anilha grande conforme a DIN EN ISO 7093-1 (DIN 9021)
-
- Dados técnicos
-
Dados técnicos
Amplitude dos terminais 35 mm Área de aperto máx. 35 mm Avaliação sísmica da ETA C1 e C2 Classe de proteção contra incêndios conforme a EN 13501-2 Outros Comprimento da rosca 59 mm Diâmetro de perfuração mín. 16 mm Dimensão M16x135 Largura da chave 24 Material Aço Parafuso de ancoragem dispositivo de fixação Porca Permissões existentes sim Profundidade do furo 102 mm Rosca M16 Rosca métrica 16 Sistema de aparafusamento parafuso de ancoragem Sextavado exterior Superfície eletrogalvanizado Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada Tipo de rosca métrico Versão para cravar Versão das buchas/pregos/parafusos Bucha Versão parafuso de ancoragem Rosca externa Dimensões
Comprimento 135 mm Medida L 135 mm - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BZ3 16x135/0-35 / 3498709 , 0.17MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade BZ3 16x135/0-35 / 3498709 , 0.17MB , pdfDeclaração de conformidade BZ3 16x135/0-35 / 3498709 , 0.29MB , pdfREACH Declaração de conformidade BZ3 16x135/0-35 / 3498709 , 0.12MB , pdfRoHS Declaração de conformidade BZ3 16x135/0-35 / 3498709 , 0.12MB , pdf
