Nota: este produto está descontinuado.
Pode encontrar a referência atual aqui: 3498703 / Perno de ancoragem BZ3

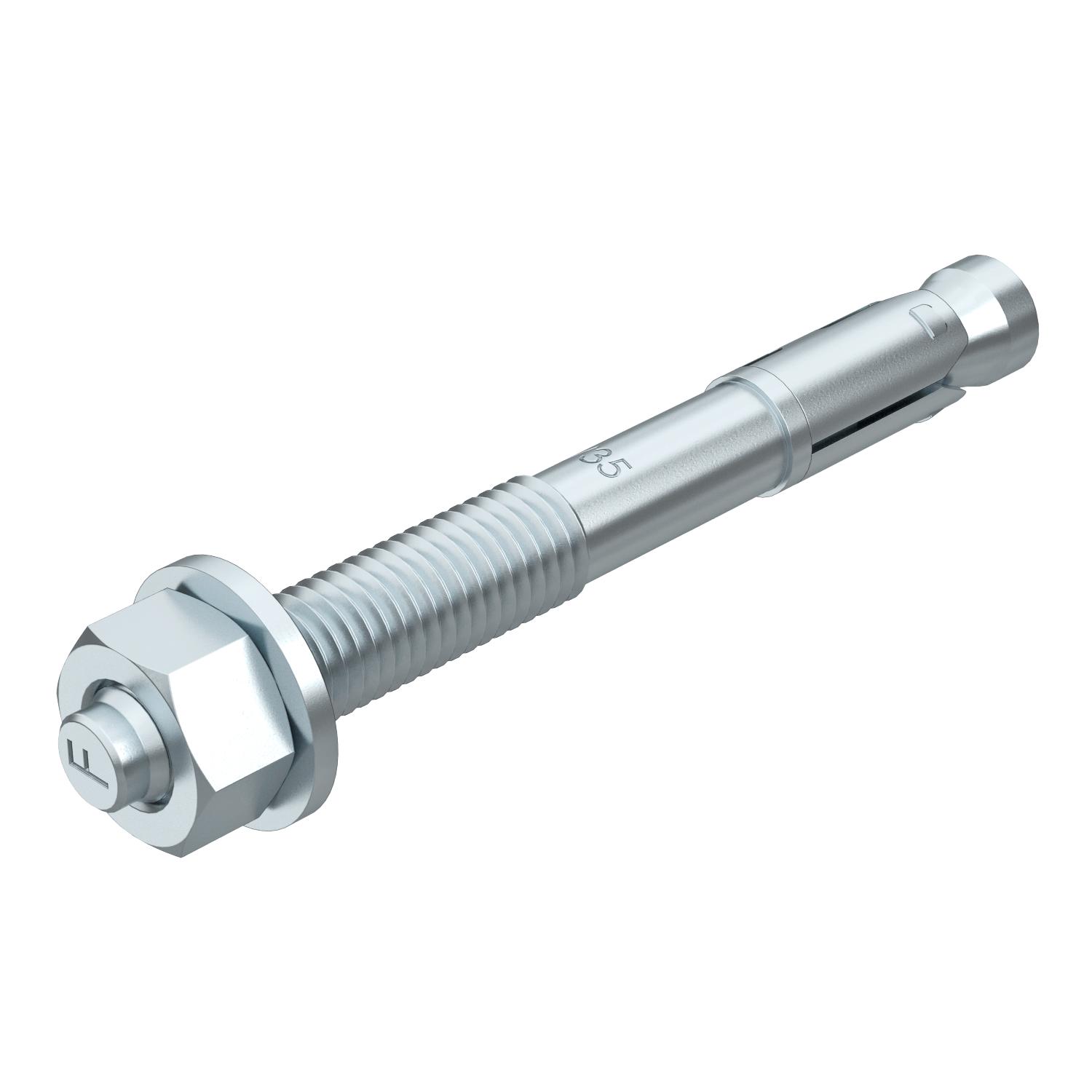

Perno de ancoragem BZ G
Ref. 3498350 | EAN 4012196411894
- Descrição do produto
-
Descrição do produtoPerno de ancoragem BZ para ancoragem de médias e grandes cargas, tanto em betão armado como não armado. O perno de ancoragem une as cargas elevadas permitidas com pequenas distâncias entre margens e eixos.
-
- Dados técnicos
-
Dados técnicos

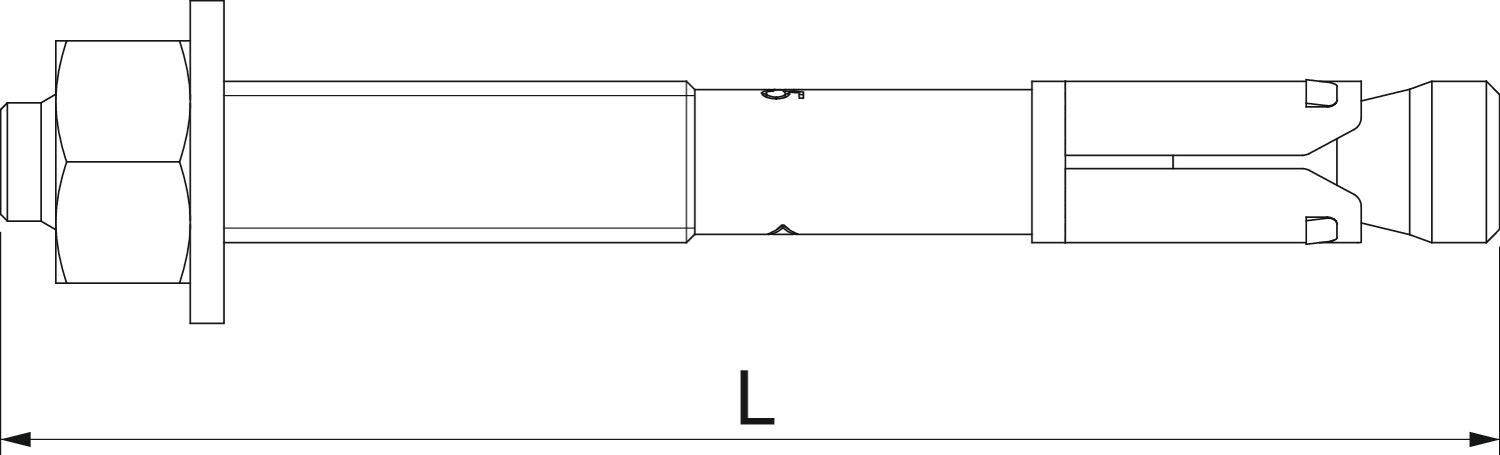

Amplitude dos terminais 15 mm Área de aperto máx. 35 mm Área de aperto mín. 15 mm Carga permitida na zona força de tração 7,6 Comprimento 110 mm Diâmetro de perfuração mín. 12 mm Dimensão M12x110mm Material Aço Medida L 110 mm Permissões existentes sim Profundidade do furo 90 mm Rosca M12 Rosca métrica 12 Superfície eletrogalvanizado Tipo de rosca métrico Versão para cravar Versão das buchas/pregos/parafusos Bucha - Todos os tipos
- Downloads
-
Ficha técnica BZ 12-15-35/110 / 3498350 , 0.17MB , pdfDeclaração de conformidade UE BZ 12-15-35/110 / 3498350 , 0.29MB , pdfREACH Declaração de conformidade BZ 12-15-35/110 / 3498350 , 0.12MB , pdfRoHS Declaração de conformidade BZ 12-15-35/110 / 3498350 , 0.12MB , pdfCertificado de homologação Certificação técnica europeia MKT, perno de ancoragem BZ, BZ-IG , 0.13MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdfInstruções de montagem Instruções de montagem Perno de ancoragem BZ; BZ-U , 0.98MB , pdf
