Perfil MS5030, rasgo 22mm, A2, perfurado 2000 | 50 | 30 | 3 | brilhante, pós-tratamento

Perfil MS5030, rasgo 22mm, A2, perfurado

Ref. 1121480 | EAN 4012195049272

Ref. / Tipo

Comprimento

Largura	50 mm

Altura	30 mm

Espessura do material	3 mm

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

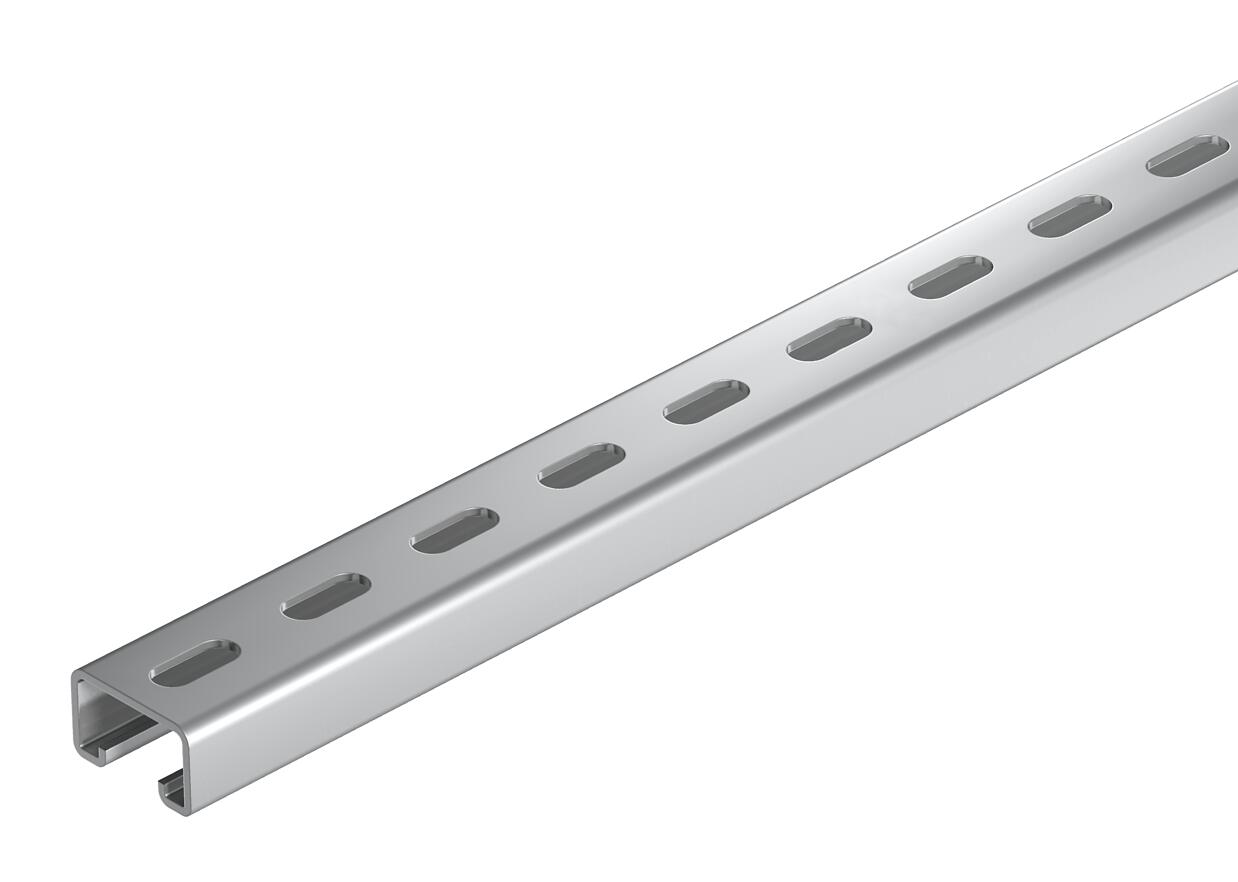

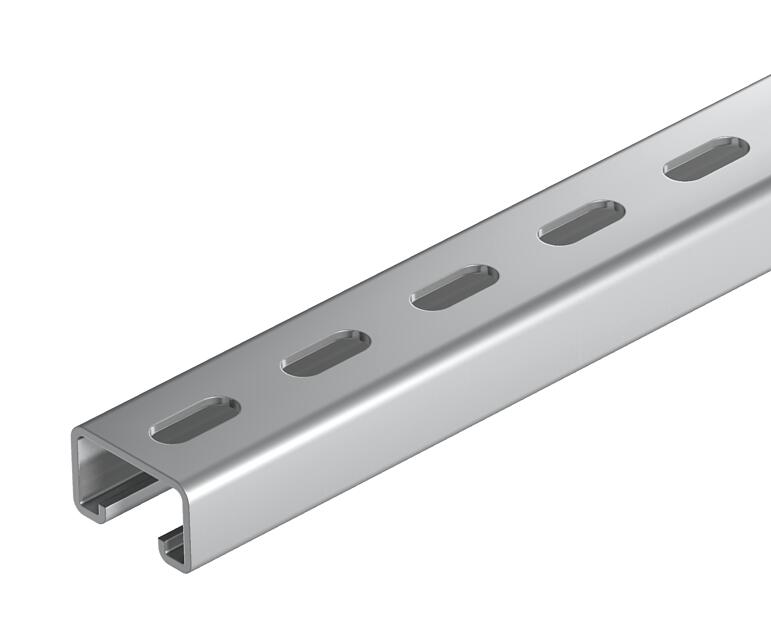

Perfis C, grandes cargas, para instalação individual de estruturas de suporte para, por exemplo, caminhos de cabos em chapa ou como consola para quadros elétricos. Também indicados para instalação de cabos em combinação com abraçadeiras BBS de tipo U.

Dados técnicos

Dados técnicos

Com engrenagem	não
Com perfuração	sim
Com pré-cortes	não

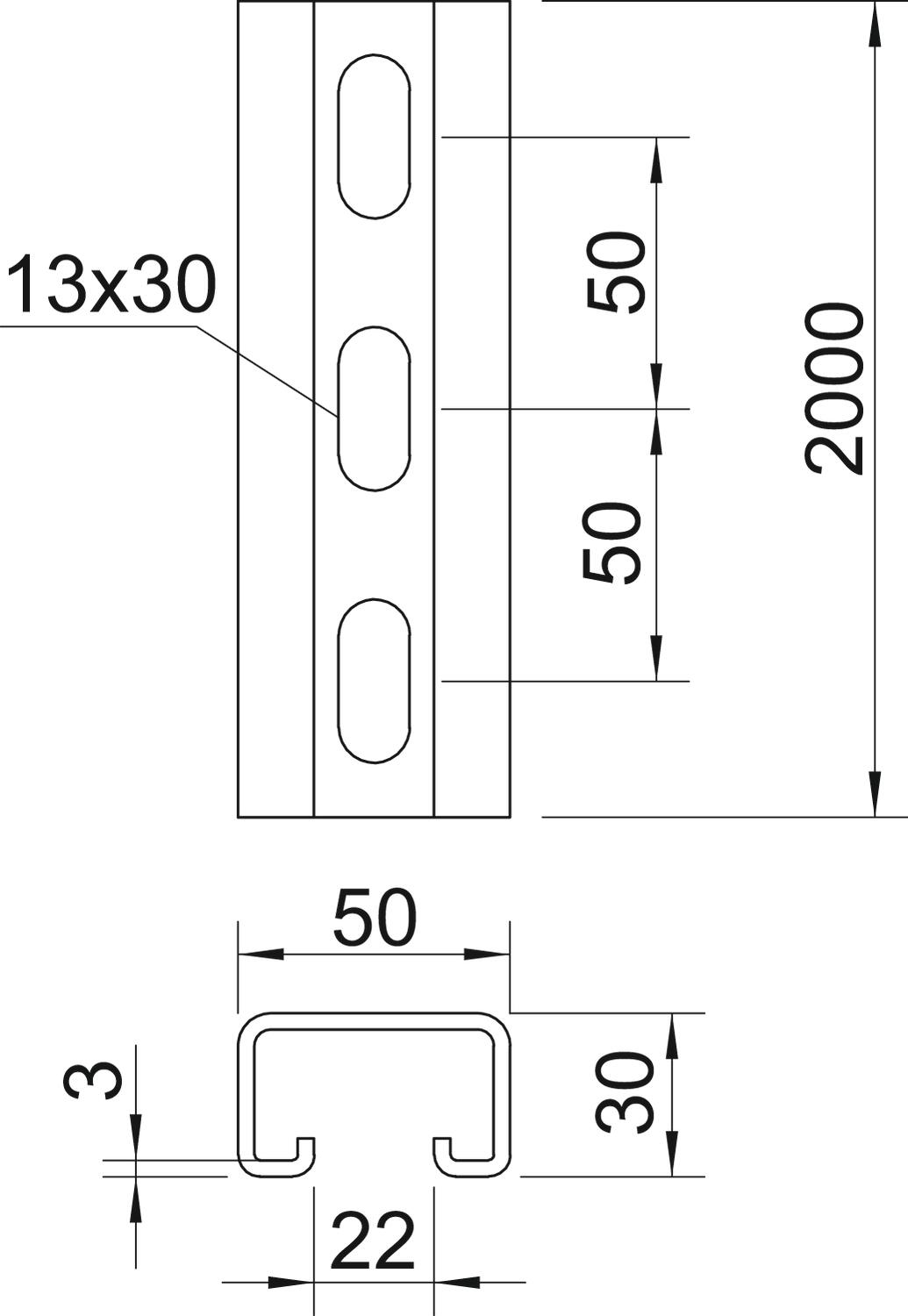

Dimensão	2000x50x30
Distância cêntrica entre os furos	50 mm
Espessura do material	3 mm
Forma do perfil	Perfil C
Funktionsgaranti	não
Largura de rasgo	18 mm

Material	Aço inoxidável, livre de ferrugem 1.4301
Superfície	brilhante, pós-tratamento
Tipo de perfuração	Parte traseira perfurada
Valor estático A	3,39 cm²
Valor estático ly	3,99 cm
Valor estático lz	13,11 cm
Valor estático Wy	3,95 cm²
Valor estático Wz	6,38 cm²
Versão	Perfil simples

Dimensões

Altura	30 mm
Comprimento	2000 mm

Largura	50 mm
Medida L	2000 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura do material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MS5030P2000A2	2000 mm	50 mm	30 mm	3 mm	brilhante, pós-tratamento	1121480	m	2 m
MS5030P6000A2	6000 mm	50 mm	30 mm	3 mm	brilhante, pós-tratamento	1121499	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Porca corrediça A4	MS50SN M10 A4	1147190	Unidade	50 Unidade
Parafuso corrediço A4	MS50HB M10x30 A4	1148268	Unidade	50 Unidade
Abraçadeira BBS, simples, placa de pressão em plástico, FT	2056U 22 FT	1175211	Unidade	100 Unidade
