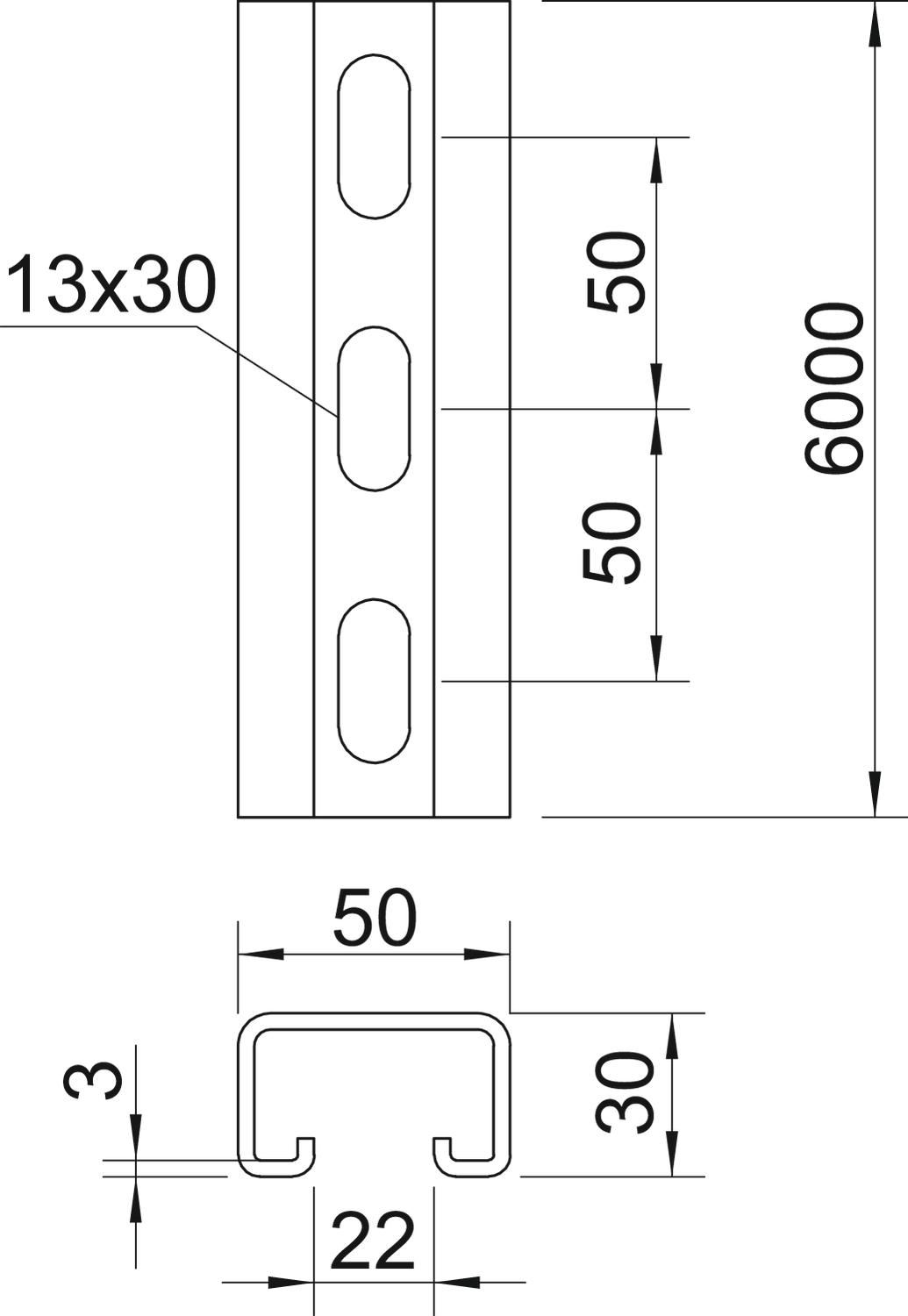

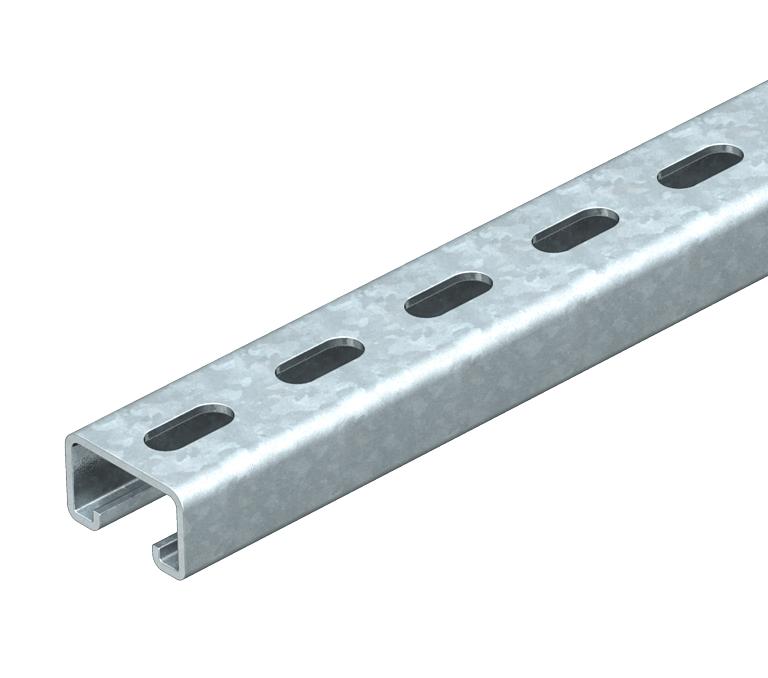

Perfil MS5030, rasgo 22 mm, FT, perfurado 6000 | 50 | 30 | 3 | Galvanizado por imersão a quente após maquinação

Perfil MS5030, rasgo 22 mm, FT, perfurado

Ref. 1121472 | EAN 4012195462491

Ref. / Tipo

Comprimento

Largura	50 mm

Altura	30 mm

Espessura do material	3 mm

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Perfis C, grandes cargas, para instalação individual de estruturas de suporte para, por exemplo, caminhos de cabos em chapa ou como consola para quadros elétricos. Também indicados para instalação de cabos em combinação com abraçadeiras BBS de tipo U.

Dados técnicos

Dados técnicos

Com engrenagem	não
Com perfuração	sim
Com pré-cortes	não
Dimensão	6000x50x30
Distância cêntrica entre os furos	50 mm
Espessura do material	3 mm
Forma do perfil	Perfil C
Funktionsgaranti	não
Largura de rasgo	22 mm

Material	Aço
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de perfuração	Parte traseira perfurada
Valor estático A	3,39 cm²
Valor estático ly	3,99 cm
Valor estático lz	13,11 cm
Valor estático Wy	3,95 cm²
Valor estático Wz	6,38 cm²
Versão	Perfil simples

Dimensões

Altura	30 mm
Comprimento	6000 mm

Largura	50 mm
Medida L	6000 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura do material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MS5030P2000FT	2000 mm	50 mm	30 mm	3 mm	Galvanizado por imersão a quente após maquinação	1121464	m	2 m
MS5030P3000FT	3000 mm	50 mm	30 mm	3 mm	Galvanizado por imersão a quente após maquinação	1121466	m	3 m
MS5030P6000FT	6000 mm	50 mm	30 mm	3 mm	Galvanizado por imersão a quente após maquinação	1121472	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Porca corrediça ZL	MS50SN M10 ZL	1147164	Unidade	50 Unidade
Parafuso corrediço ZL	MS50HB M10x30 ZL	1148218	Unidade	50 Unidade
Abraçadeira BBS, simples, placa de pressão em plástico, FT	2056U 22 FT	1175211	Unidade	100 Unidade
