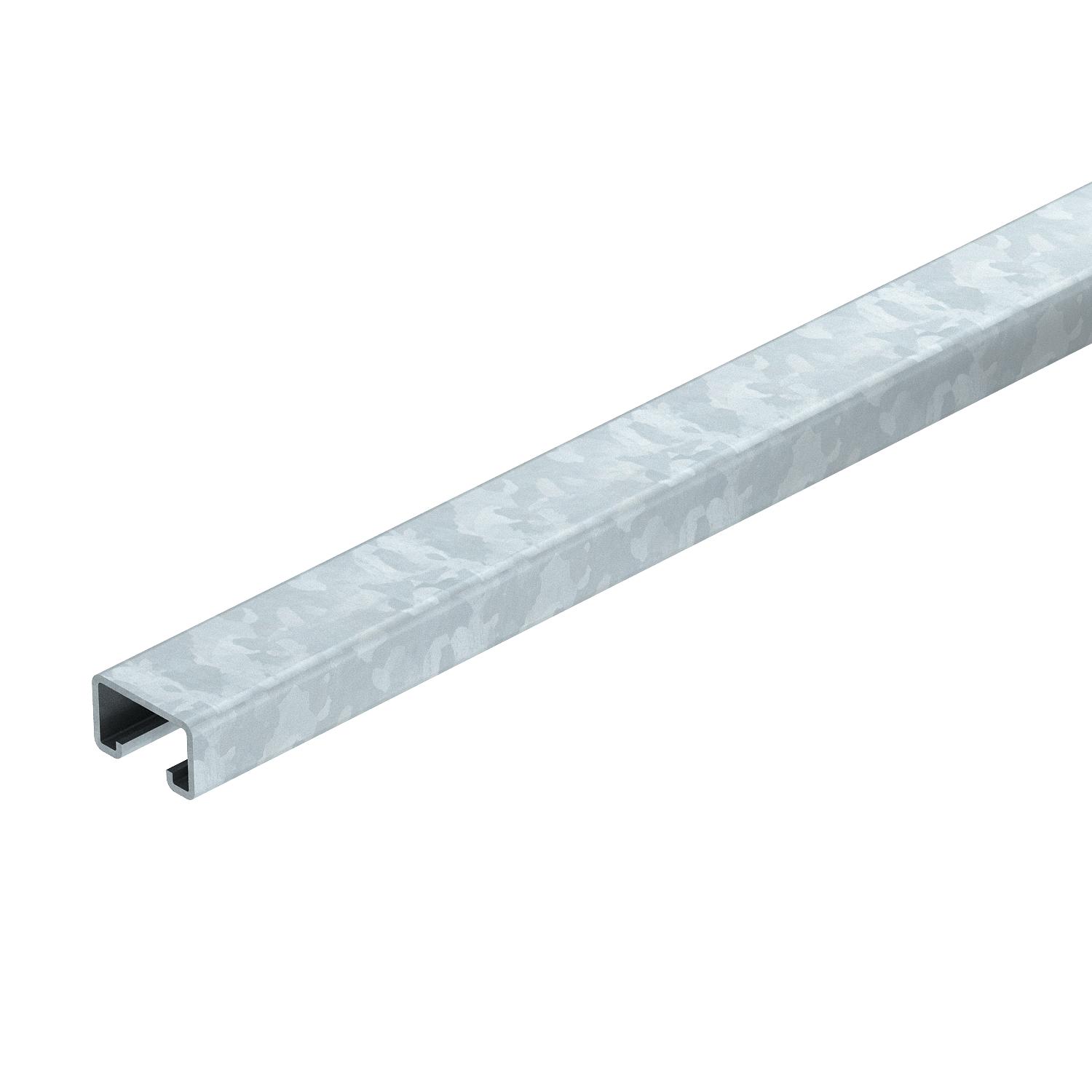

Perfil MS5030, rasgo 22 mm, FT, não perfurado 2000 | 50 | 30 | 3 | Galvanizado por imersão a quente após maquinação

Perfil MS5030, rasgo 22 mm, FT, não perfurado

Ref. 1121524 | EAN 4012196471065

Ref. / Tipo

Comprimento

Largura	50 mm

Altura	30 mm

Espessura do material	3 mm

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Perfis C, grandes cargas, para instalação individual de estruturas de suporte para, por exemplo, caminhos de cabos em chapa ou como consola para quadros elétricos. Também indicados para instalação de cabos em combinação com abraçadeiras BBS de tipo U.

Dados técnicos

Dados técnicos

Com engrenagem	não
Com perfuração	não
Com pré-cortes	não
Dimensão	2000x50x30
Espessura do material	3 mm
Forma do perfil	Perfil C
Funktionsgaranti	não
Largura de rasgo	22 mm
Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação
Tipo de perfuração	sem
Valor estático A	1,74 cm²
Valor estático ly	1,19 cm
Valor estático lz	4,46 cm
Valor estático Wy	1,05 cm²
Valor estático Wz	2,23 cm²
Versão	Perfil simples

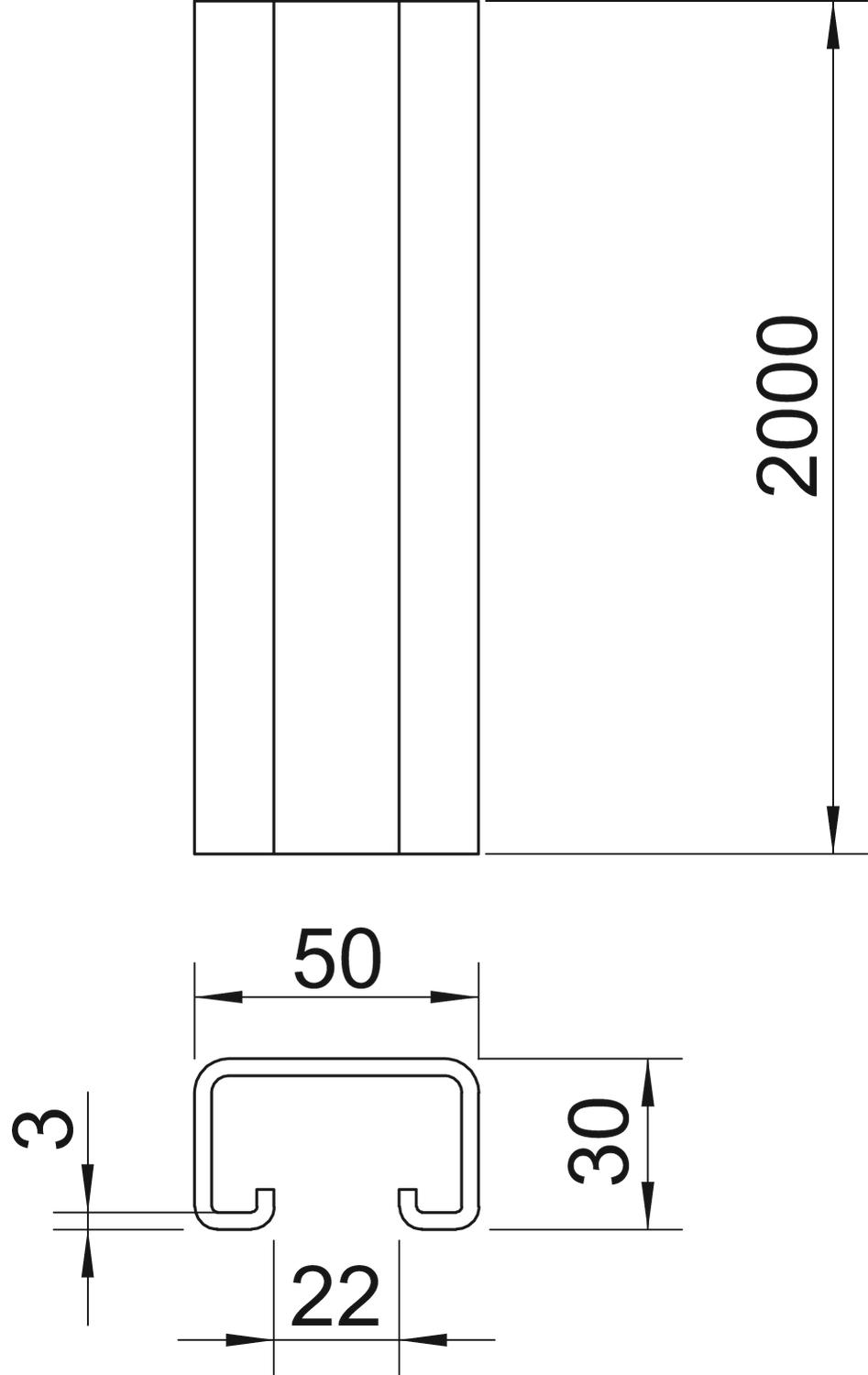

Dimensões

Altura	30 mm
Comprimento	2000 mm

Largura	50 mm
Medida L	2000 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura do material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MS5030UP2000FT	2000 mm	50 mm	30 mm	3 mm	Galvanizado por imersão a quente após maquinação	1121524	m	20 m
MS5030UP6000FT	6000 mm	50 mm	30 mm	3 mm	Galvanizado por imersão a quente após maquinação	1121529	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Porca corrediça ZL	MS50SN M10 ZL	1147164	Unidade	50 Unidade
Parafuso corrediço ZL	MS50HB M10x30 ZL	1148218	Unidade	50 Unidade
Abraçadeira BBS, simples, placa de pressão em plástico, FT	2056U 22 FT	1175211	Unidade	100 Unidade
