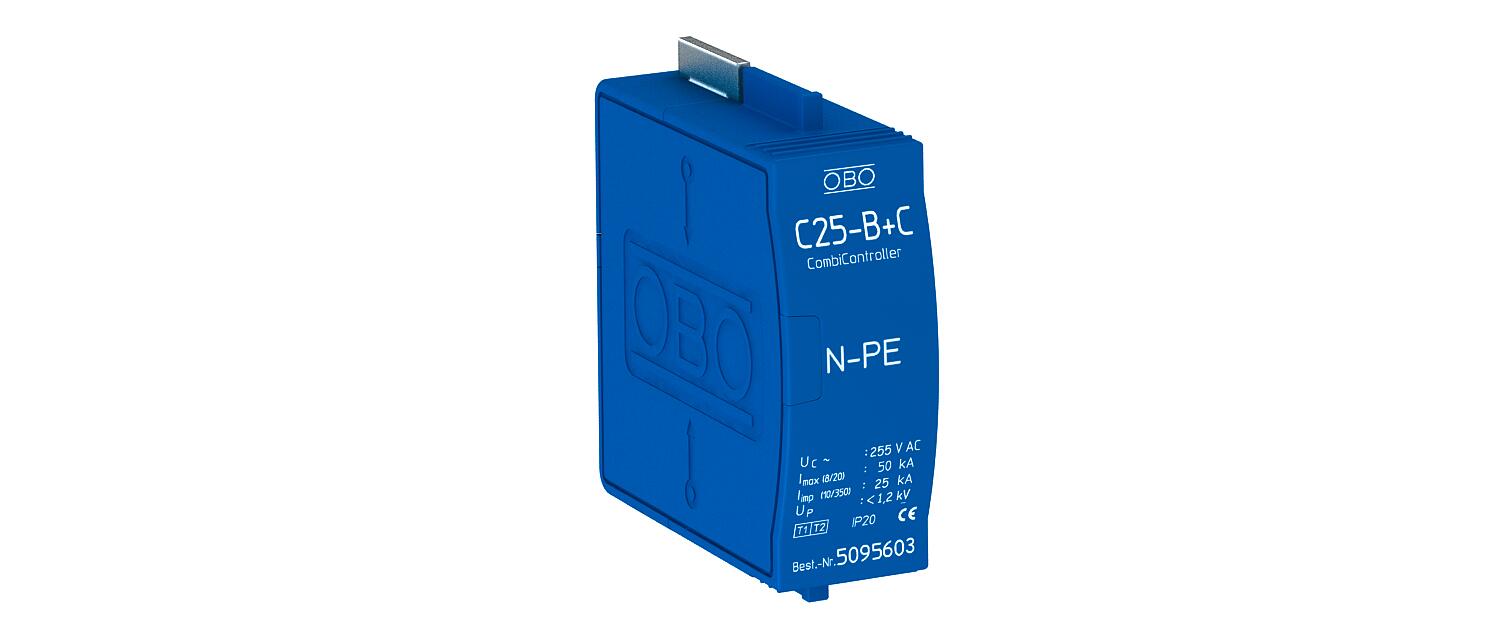

Parte superior, explosor total entre N e PE 255 V
Ref. 5095603 | EAN 4012195919391
- Descrição do produto
-
Descrição do produto

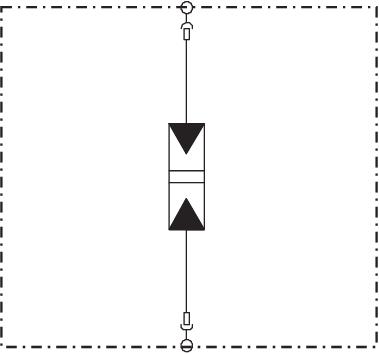

Explosor de equipotencial total de encaixe para a aplicação entre o condutor neutro (N) e condutor de proteção (PE). Adequado para utilização em combinação com:
• Descarregador combinado Tipo V 25-B+C
• Descarregador de sobretenções Tipo V 20-C
• Descarregador de sobretenções Tipo V 10-C
* Conjunto completo = base e módulo de substituição
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede outros Corrente de impulso de raio (10/350 μs) 25 kA Dimensão 255V Fluxo de ar não Fusível máx. a montante 160 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 30 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 30 kA LPZ 0→2 Potência de dissipação máxima (8/20 μs) 50 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Sinalização à distância não Sinalização no aparelho nenhuma Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão continua máxima CA 255 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem sobre o elemento base Versão Tampa de 1 polo; 255V Versão do polo N/PE Opções de ligação
Potência de dissipação (8/20 µs) [total] 30 kA Proteção máxima da rede elétrica contra sobretensões 160 Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
