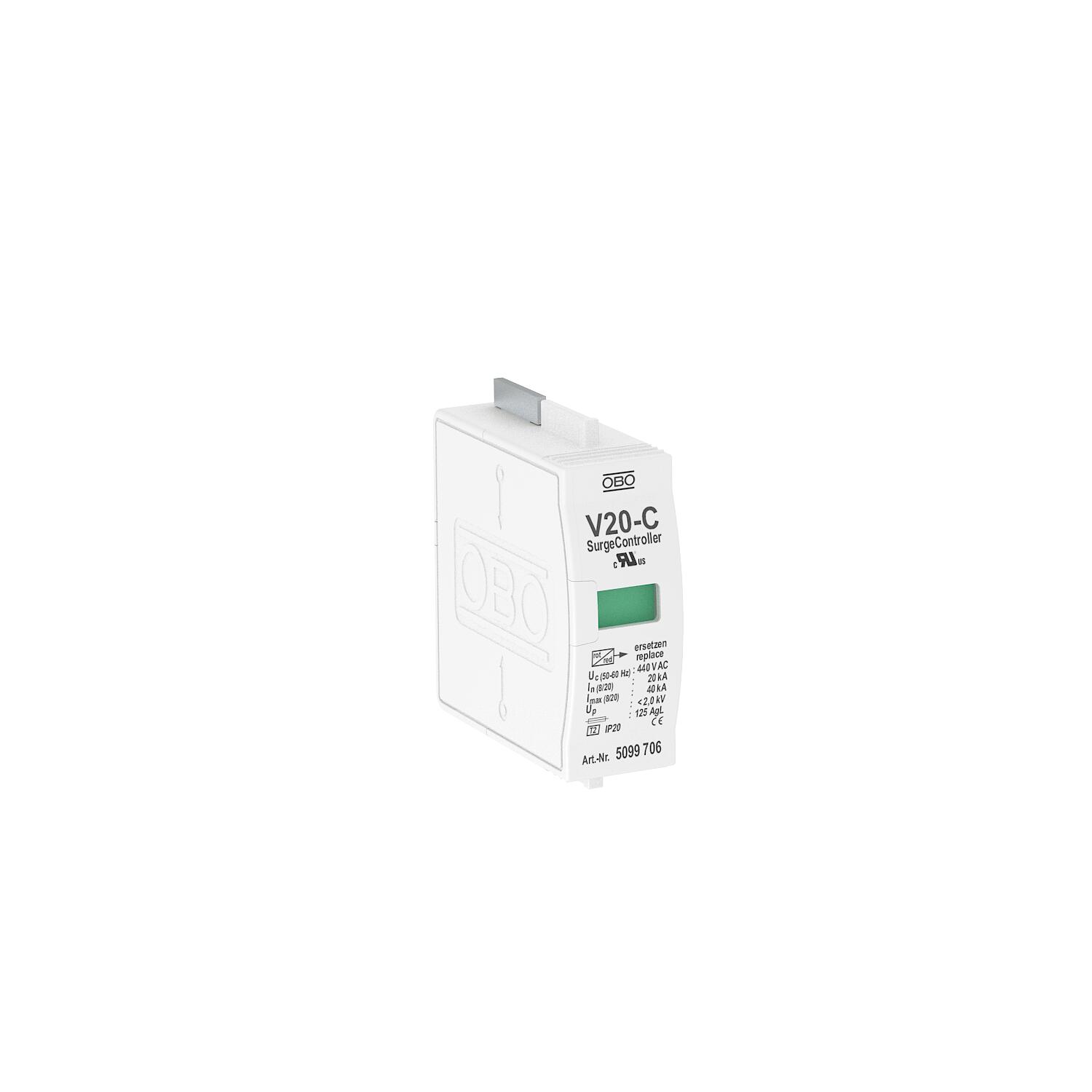

Parte superior, descarregador de sobretensões 440 V 1 | 440 | IP20

Parte superior, descarregador de sobretensões 440 V

Ref. 5099706 | EAN 4012195942498

Ref. / Tipo

Versão do polo	1

Tensão continua máxima CA

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Módulo de substituição - descarregador de sobretensões do tipo 2

• Módulo encaixável e separável da base sem ferramentas
• Incl. dispositivo de separação térmico e indicação visual de avaria
• Elevada condutividade de energia com longa durabilidade

Dados técnicos

Dados técnicos

Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	TN
Dimensão	440V
Fluxo de ar	não
Fusível integrado	não
Fusível máx. a montante	125 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	20 kA
LPZ	1→2
Potência de dissipação (8/20 µs) [total]	20 kA
Potência de dissipação máxima (8/20 μs)	40 kA
Proteção máxima da rede elétrica contra sobretensões	125

Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Secção transversal flexível (de fio fino) mín.	25 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	440 V
Tensão continua máxima CC	585 V
Tensão nominal CA (50 / 60 Hz)	400 V
Tipo de montagem	sobre o elemento base
Versão	Tampa de 1 pólo; 440V
Versão do polo	1

Todos os tipos

Todos os tipos

Tipo	Versão do polo	Tensão continua máxima CA	Grau de proteção	Ref.	Quantidade	Qte. minima fornec.
V20-C 0-385	1	385 V	IP20	5099595	Unidade	1 Unidade
V20-C 0-280	1	280 V	IP20	5099609	Unidade	1 Unidade
V20-C 0-550	1	550 V	IP20	5099617	Unidade	1 Unidade
V20-C 0-440	1	440 V	IP20	5099706	Unidade	1 Unidade
V20-C 0-335	1	335 V	IP20	5099850	Unidade	1 Unidade
