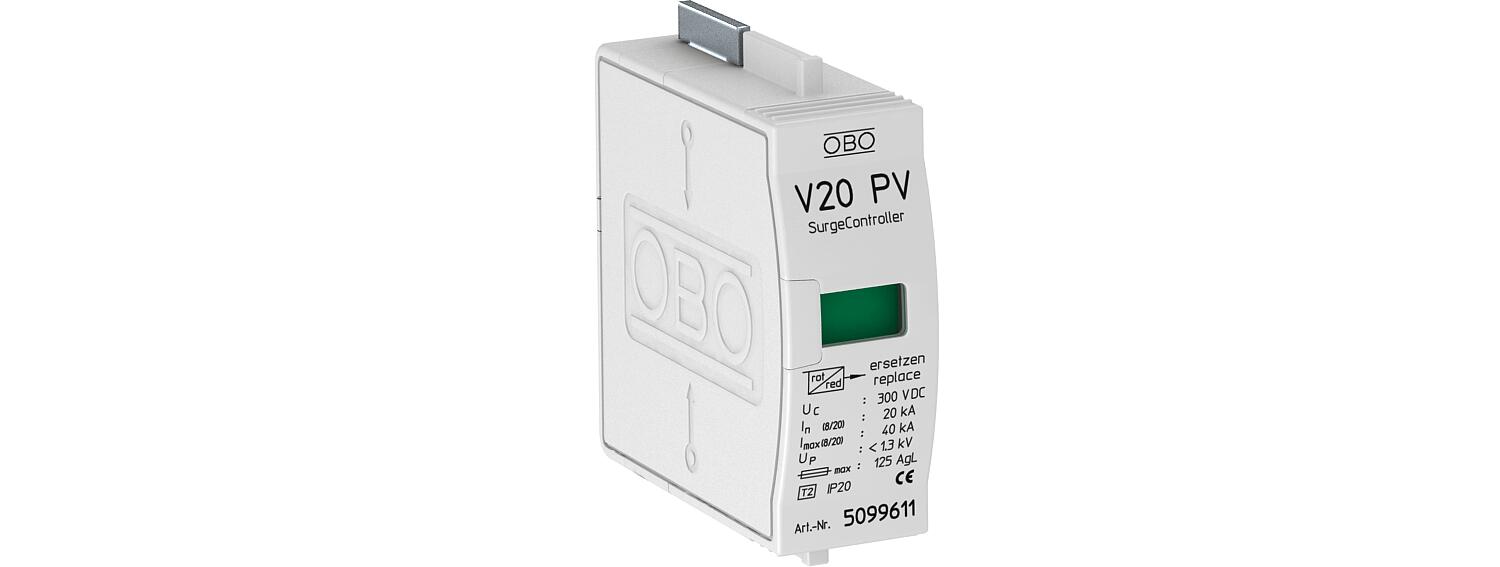

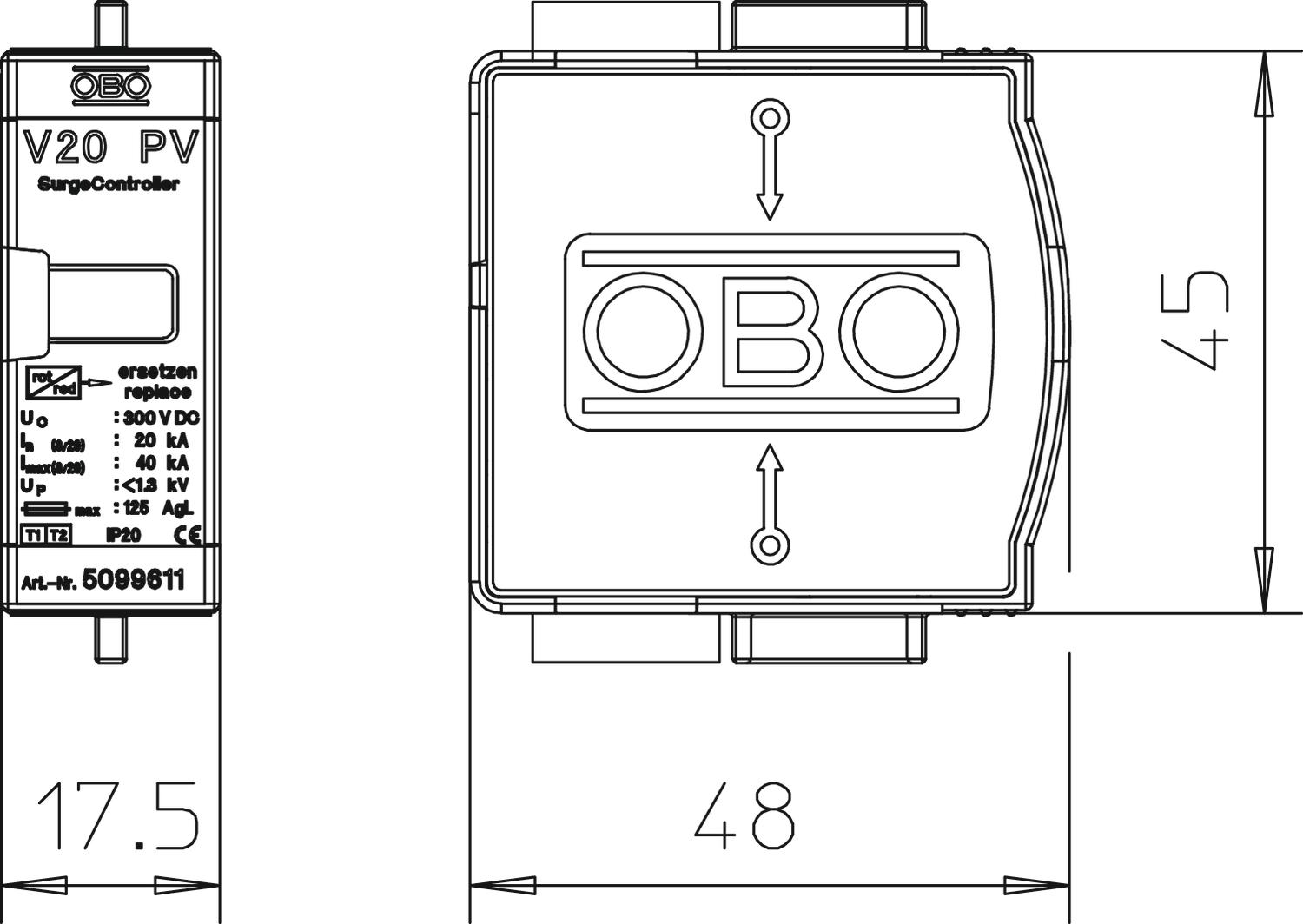

Módulo FV - Descarregador de sobretensões tipo 2
Ref. 5099611 | EAN 4012195708902
- Descrição do produto
-
Descrição do produto
Módulo de substituição - tipo 2, descarregador de sobretensão para instalações fotovoltaicas
• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de dissipação até 40 kA (8/20) por polo
• Baixo nível de proteção CC: < 2,0 KV por polo (circuito em Y: 4,0 KV e Uoc máx = 1000V CC)
• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco blindado sem insuflação para aplicação em quadros de distribuição
• Elevada condutividade em caso de longa vida útil
Exemplo de aplicação: instalações fotovoltaicas sem ou com sistema isolado de proteção contra descargas atmosféricas em separado.
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 2 Classificação segundo IEC 61643-1 classe II Configuração de rede TN Configuração de rede DC sim Configuração de rede IT não Configuração de rede TN sim Configuração de rede TN-C sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Dimensão 300V DC Fusível integrado não Fusível máx. a montante 125 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 20 kA LPZ 1→2 Outras configurações de rede não Potência de dissipação máxima (8/20 μs) 40 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 300 Tensão continua máxima CC 300 Tensão nominal CA (50 / 60 Hz) 400 V Tipo de montagem sobre o elemento base Versão 1 polo, módulo FV com base Y até 600V DC Versão do polo 1 Opções de ligação
Proteção máxima da rede elétrica contra sobretensões 125 Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
