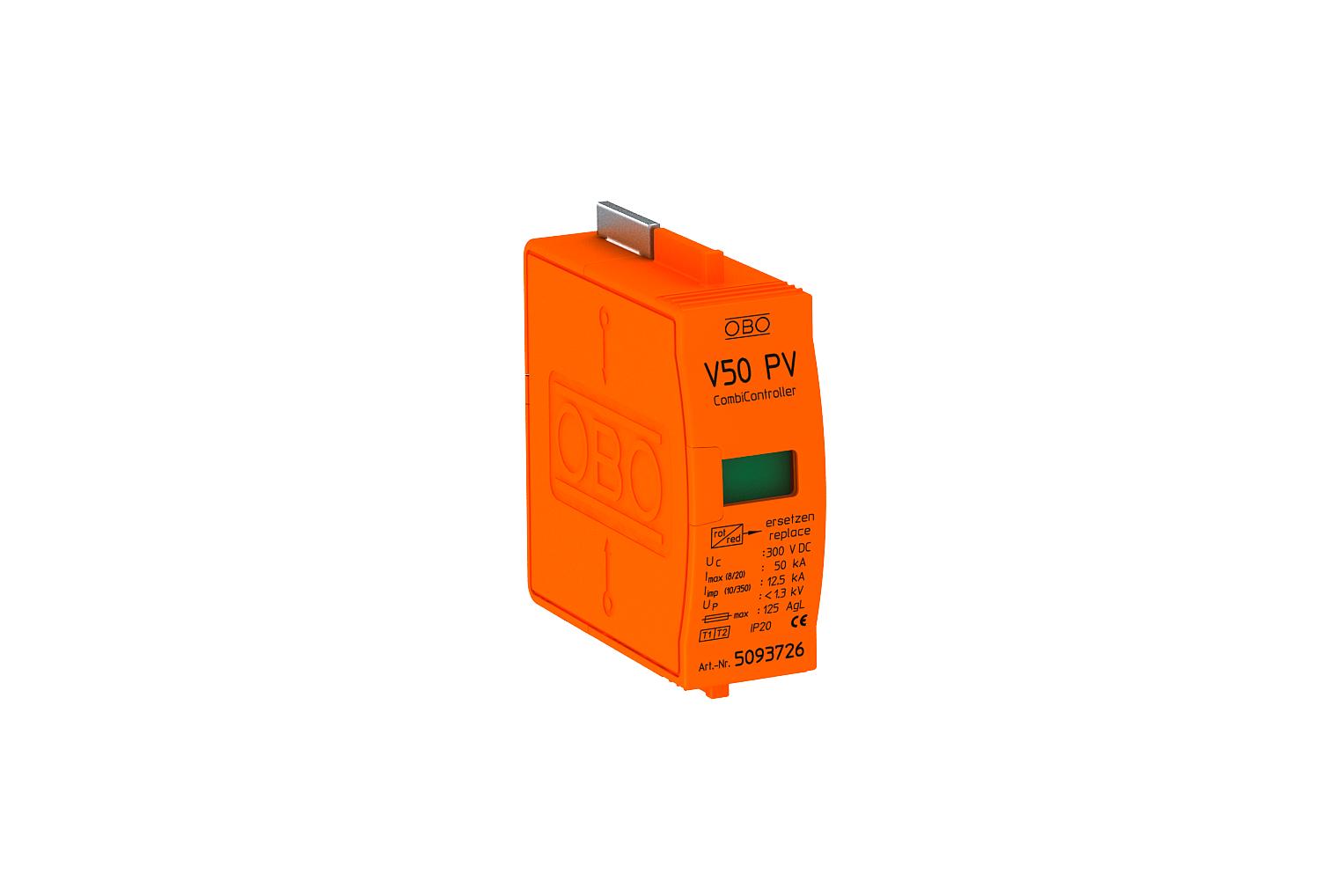

Módulo FV - Descarregador de corrente de raio e sobretensões tipo 1+2
Ref. 5093726 | EAN 4012195708841
- Descrição do produto
-
Descrição do produto
Módulo de substituição, descarregador combinado tipo 1+2 para sistemas fotovoltaicos
• Para a compensação de potencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 12,5 kA (10/350) e 50 kA (8/20) por polo
• Baixo nível de proteção CC: < 1,3 KV por polo (conexão em Y: 2,6 KV e Uoc máx = 600V CC)
• Descarregador de encaixe com dispositivo de separação termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição
• Elevada condutividade em caso de vida útil longa
Aplicação: sistemas fotovoltaicos com sistema de proteção contra descargas atmosféricas.
Módulo de substituição
-

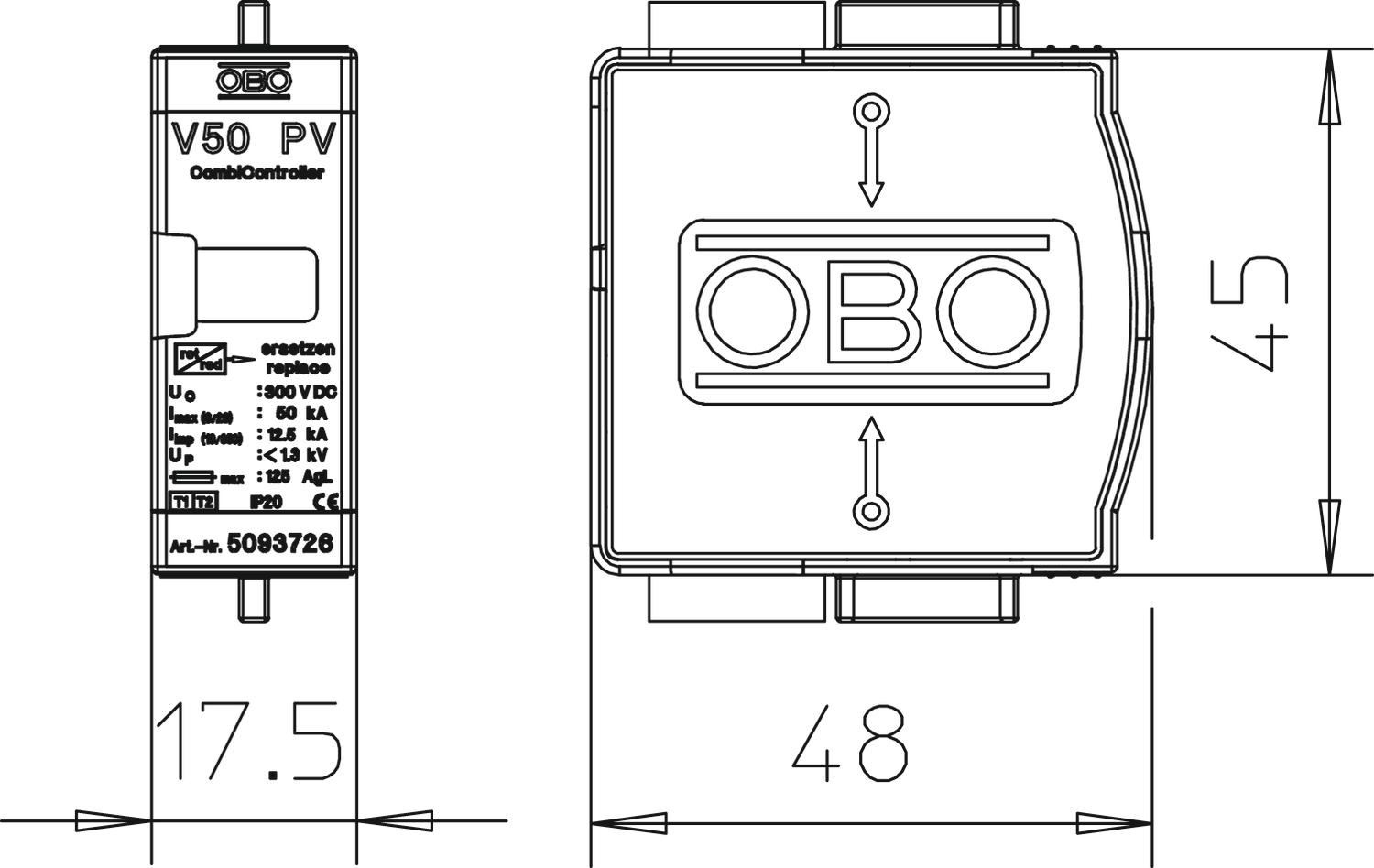

- Dados técnicos
-
Dados técnicos
Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Corrente de impulso de raio (10/350 μs) 12,5 kA Corrente de impulso de raio (10/350) [total] 12,5 kA Dimensão 300V DC Fusível máx. a montante 125 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 30 kA Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA LPZ 0→2 Potência de dissipação máxima (8/20 μs) 50 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 280 Tensão continua máxima CC 300 Versão 1 polo, módulo FV com base Y até 600V DC Versão do polo 1 Opções de ligação
Nível de proteção [L-N] ≤1,3 Potência de dissipação (8/20 µs) [total] 30 kA Proteção máxima da rede elétrica contra sobretensões 125 Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
