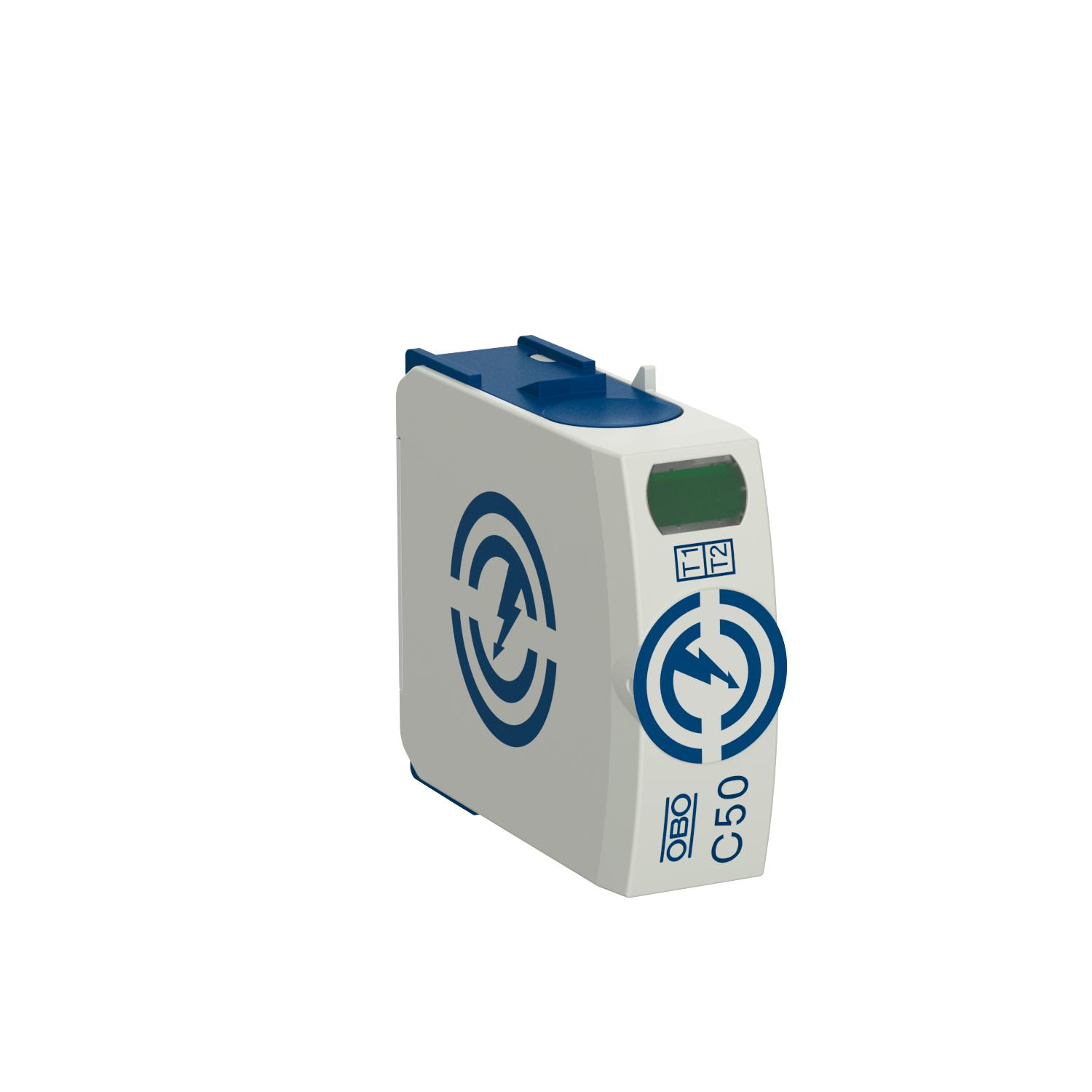

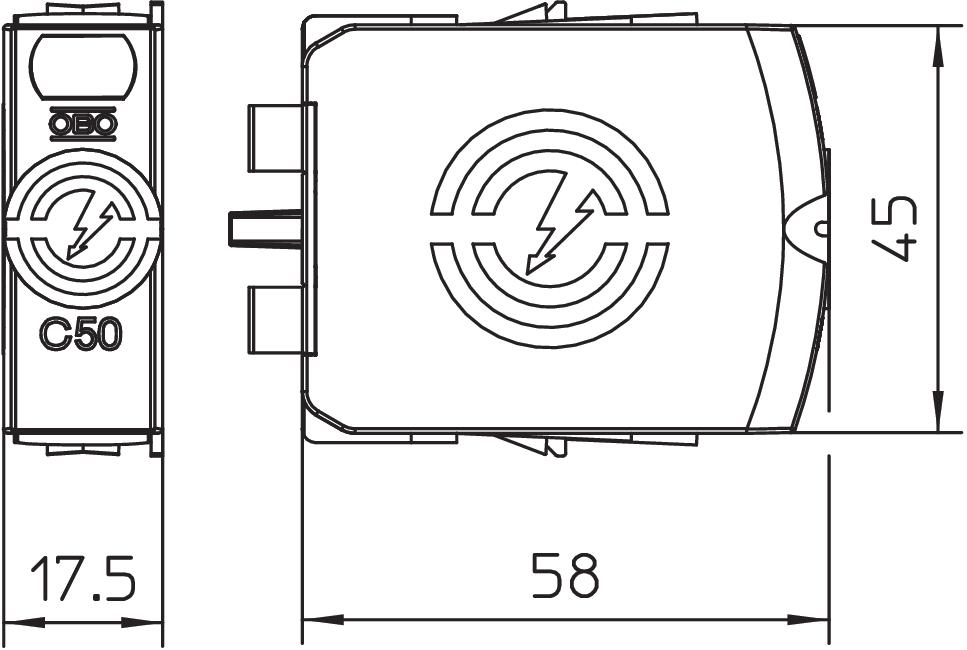

Módulo de substituição NPE-C50
Ref. 5095609 | EAN 4012196337620
- Descrição do produto
-
Descrição do produto

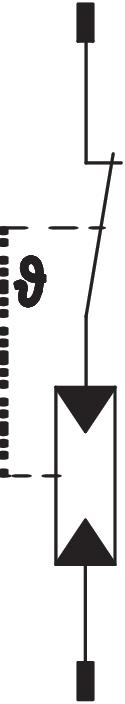

Módilo NPE, descarregador combinado do tipo 1+2
• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio até 50 kA (10/350), no total
• Descarregador modular, de encaixe, com dispositivo de separação e indicação visual de estado
• Função de encaixe com proteção contra vibrações e codificação de tensão
• Plástico conforme UL 94 V-0
* Conjunto completo = base e módulo de substituição
-
- Dados técnicos
-
Dados técnicos
Binário 4 Nm Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 50 kA Dimensão 255V Fluxo de ar não Fusível integrado não Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 30 kA Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 50 kA Material da caixa PA UL 94 V-0 Número de polos 1 Permissões VDE Potência de dissipação máxima (8/20 μs) 50 kA Potência de dissipação máxima (8/20 μs) [L-N] 50 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 80 kA Secção transversal do condutor flexível (de fio fino) 2 AWG Secção transversal do condutor flexível (de fio fino) 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 1,5 mm² Sinalização à distância não Sinalização no aparelho ótico Sobretensão temporária [N-PE] - withstand mode - 200 ms 1200 V Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 255 Tipo de montagem Calha DIN de 35 mm Versão do polo N/PE Dimensões
Distância mínima 1,5 mm Opções de ligação
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 25 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm² SPD segundo a UL 1449 Tipo 4 - Todos os tipos
