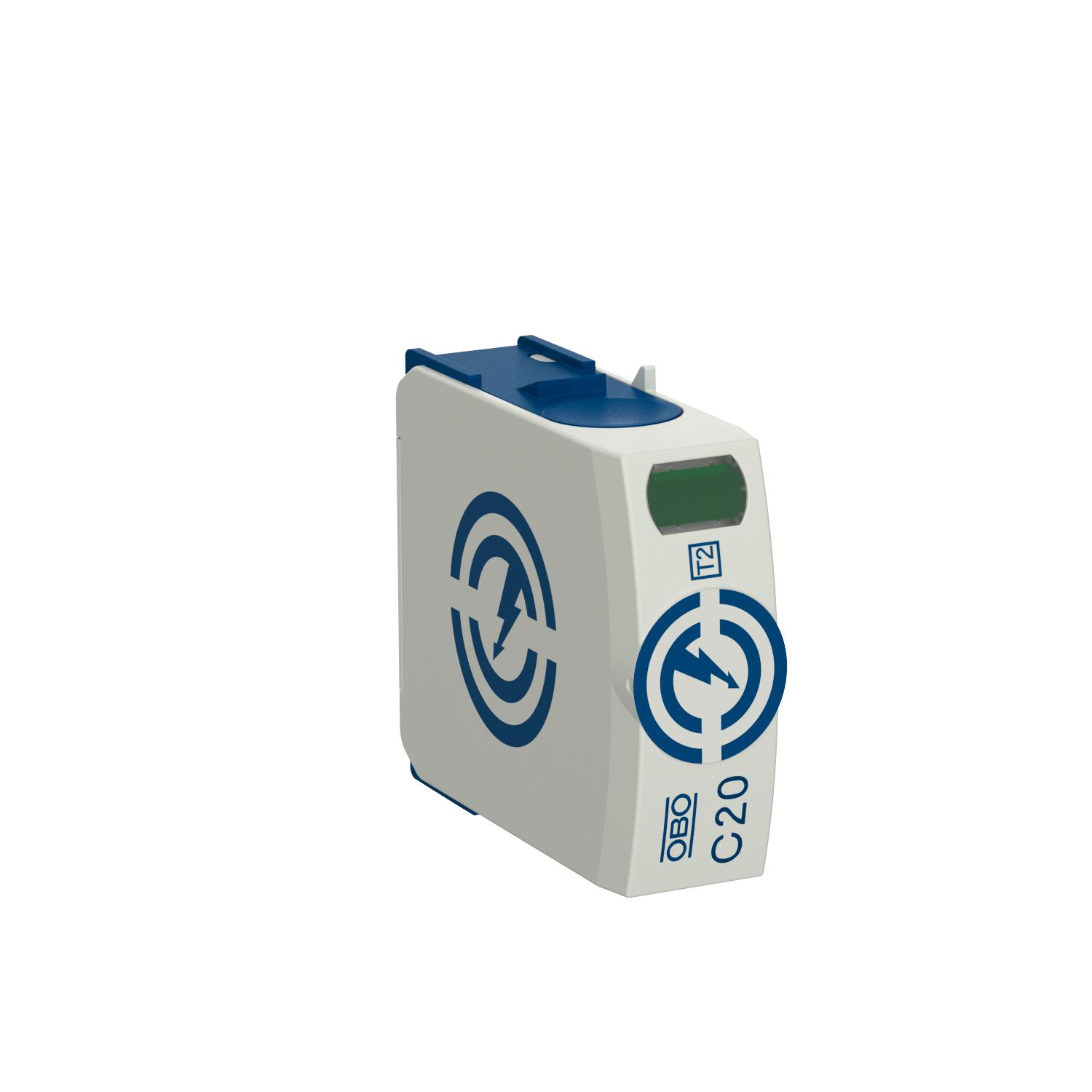

Módulo de substituição C20 N/PE | 255 | IP20

Módulo de substituição C20

Ref. 5095600 | EAN 4012196329694

Ref. / Tipo	5095600 / C20-0-255

Versão do polo	N/PE

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Módulo de substituição, descarregador de sobretensões N-PE do tipo 2

• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)

• capacidade de descarga até 40 kA (8/20) por polo através dos varistores de alto desempenho

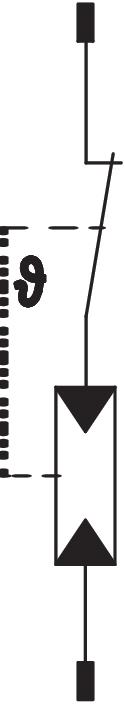

• descarregador modular, enfichável, com dispositivo de separação e indicador visual de funcionamento

• função de encaixe com proteção contra vibrações e código de tensão

• Plástico conforme a UL 94 V-0

Dados técnicos

Dados técnicos

À prova de curto-circuito	sim
Binário	4 Nm
Capacidade de extinção de "follow current" (eff) [N-PE]	0,1 kA
Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	outros
Dimensão	255V
Distância mínima	1,5 mm
Fluxo de ar	não
Fusível integrado	não
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	40 kA
Material da caixa	PA UL 94 V-0
Número de polos	1

Permissões	VDE
Potência de comutação CA	230 V; 0,5 A
Potência de comutação CC	230 V; 0,1 A / 75 V; 0,5 A
Potência de dissipação máxima (8/20 μs)	40 kA
Potência de dissipação nominal máxima (8/20 μs) [N-PE]	60 kA
Sinalização à distância	não
Sinalização no aparelho	ótico
Sobretensão temporária [N-PE] - withstand mode - 200 ms	1200 V
SPD segundo a UL 1449	Tipo 4
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tensão contínua máxima (N-PE)	255 V
Tensão continua máxima CA	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de montagem	sobre o elemento base
Versão do polo	N/PE
