- Descrição do produto
-
Descrição do produto

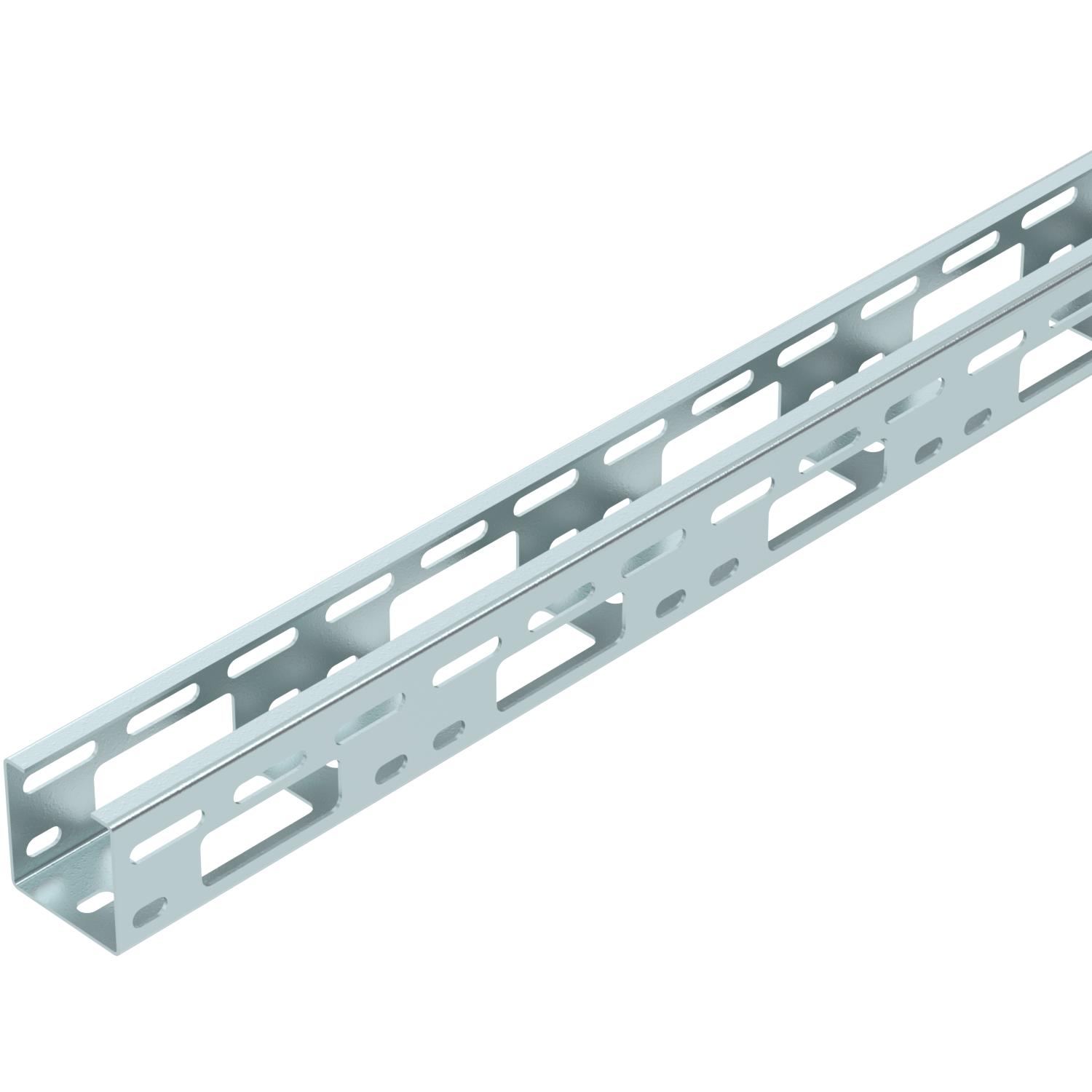

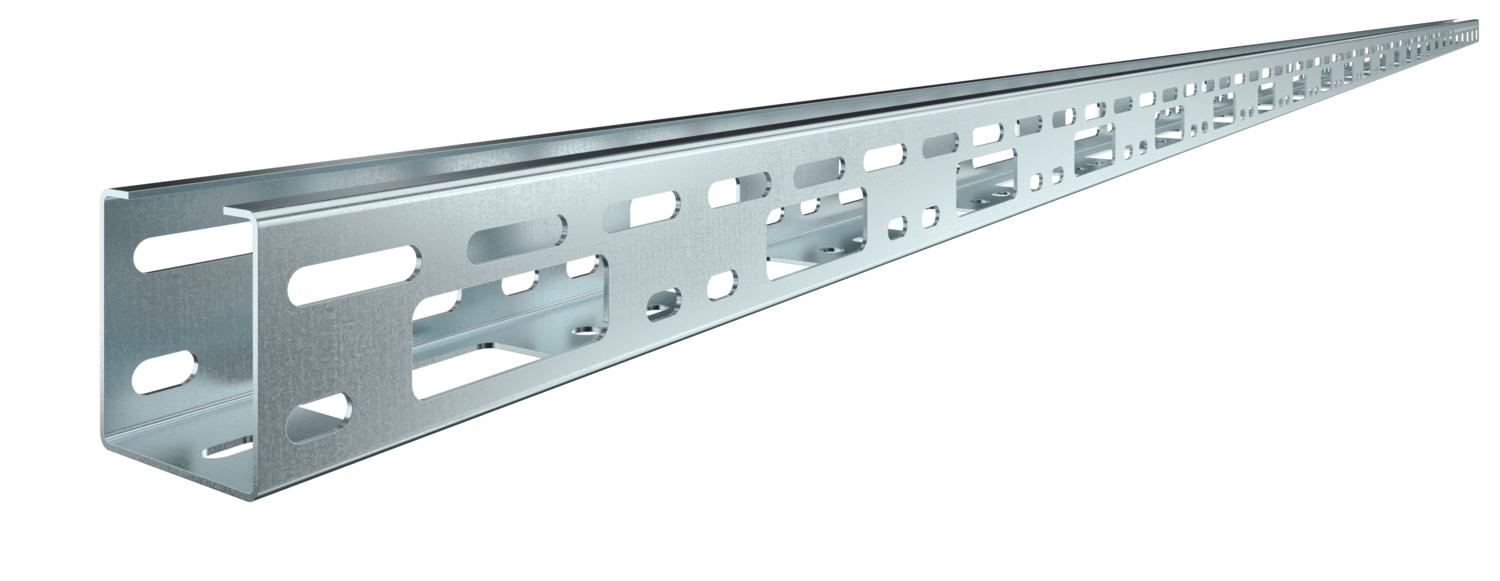

Míni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos

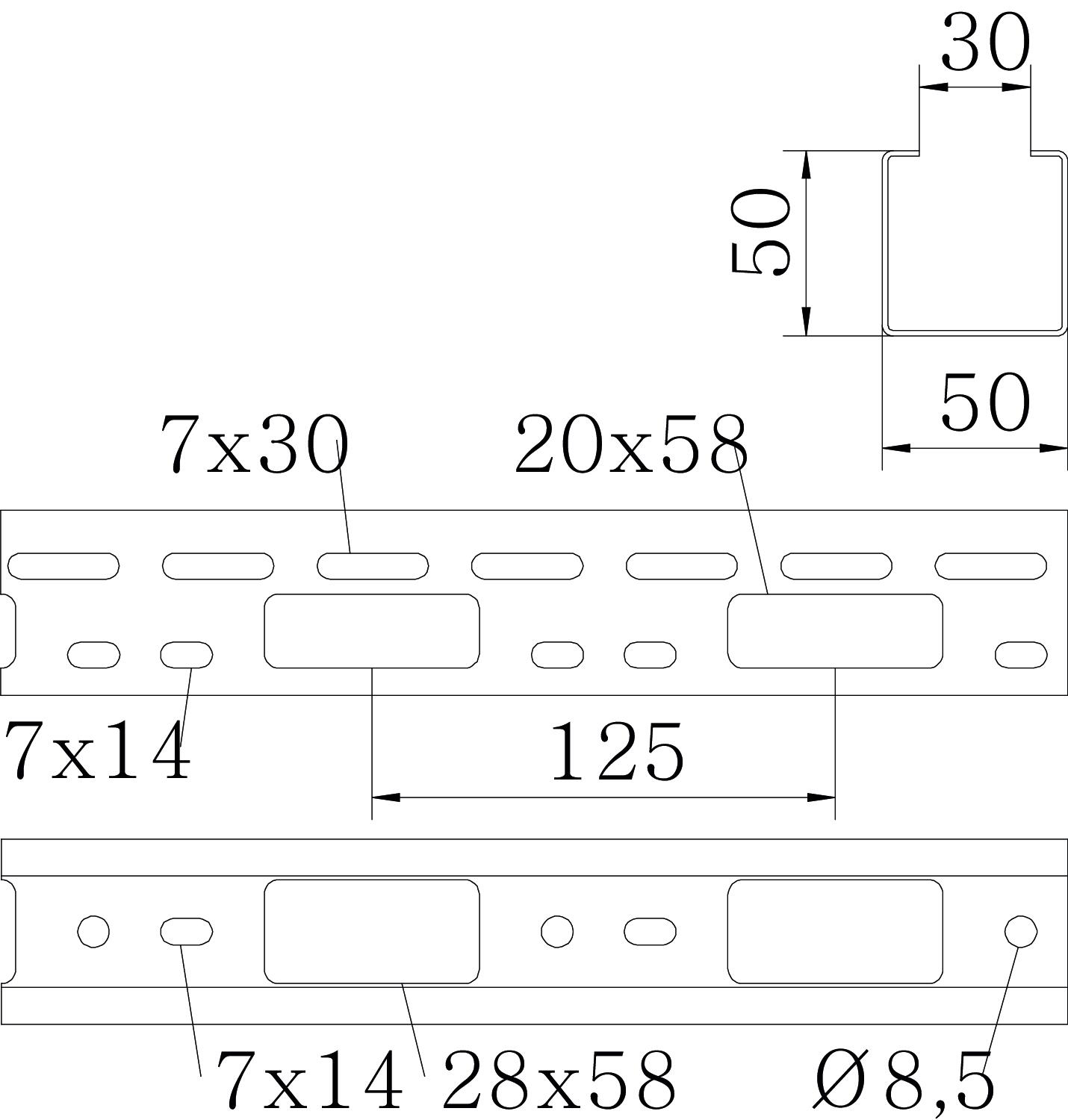

Aço inoxidável, decapado não Dimensão 50x50x3000 Dimensão 50 x 50 x 1,5 Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Material Aço Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 25 cm² Secção transversal útil 2500 mm² Superfície galvanizado pelo método Sendzimir Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 50 mm Comprimento 3000 mm Largura 50 mm Cargas
Distância de apoio de 1,0 m 2,5 kN/m Distância de apoio de 1,5m 2 kN/m Distância de apoio de 2,0m 1,2 kN/m Distância de apoio de 2,5m 0,85 kN/m Distância de apoio de 3,0m 0,5 kN/m Dados técnicos
Diagrama de cargas míni canal AZ
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
- Downloads
-
Ficha técnica AZK 050 FS / 6075096 , 0.55MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade AZK 050 FS / 6075096 , 0.16MB , pdfREACH Declaração de conformidade AZK 050 FS / 6075096 , 0.12MB , pdfRoHS Declaração de conformidade AZK 050 FS / 6075096 , 0.13MB , pdfMarca de aprovação Certificado UL de míni canal AZ , 0.26MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdfInstruções de montagem Instruções de montagem, sistemas modulares , 0.05MB , pdf
