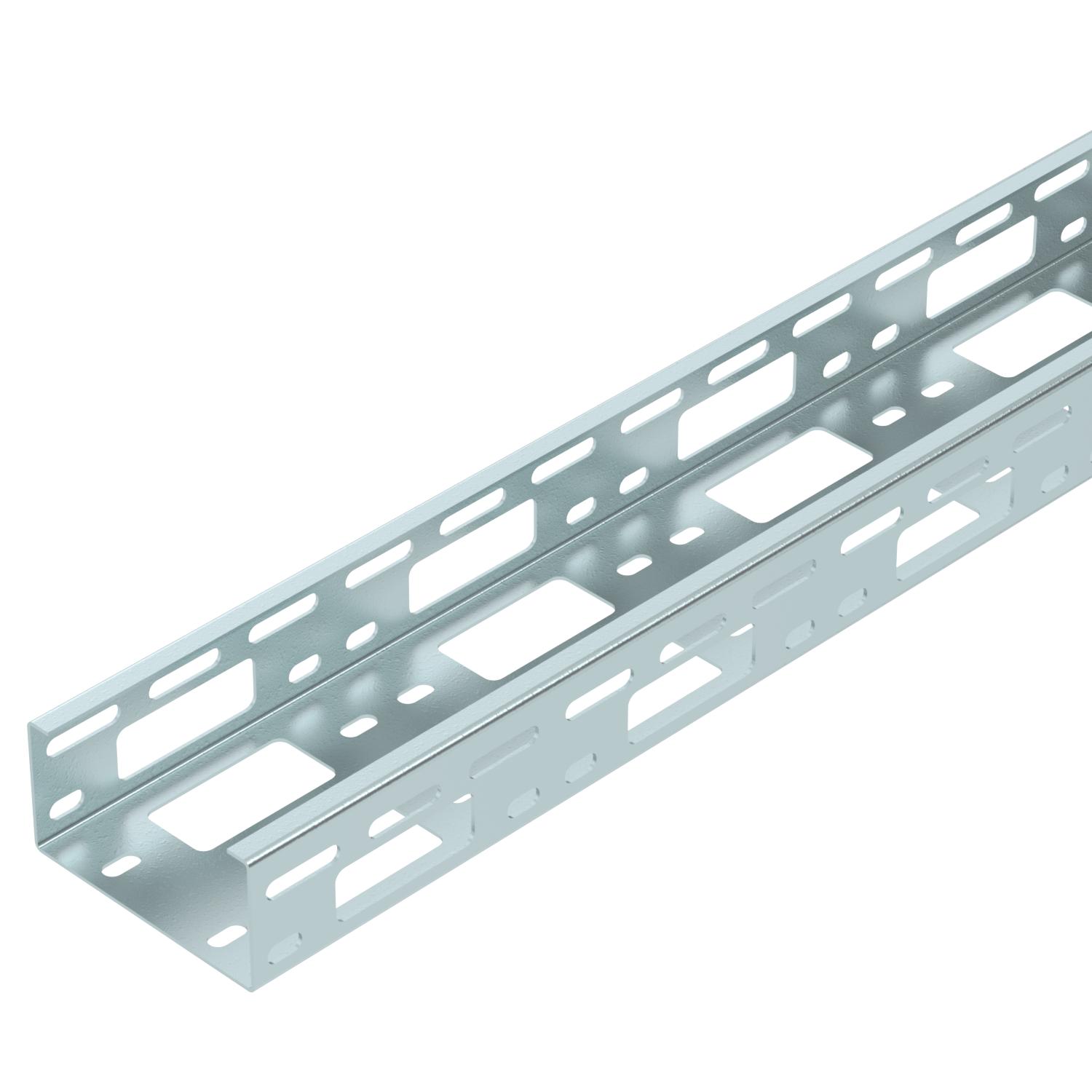

Míni canal AZ 100 FS
Ref. 6075231 | EAN 4012196069132
- Descrição do produto
-
Descrição do produto
Míni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos

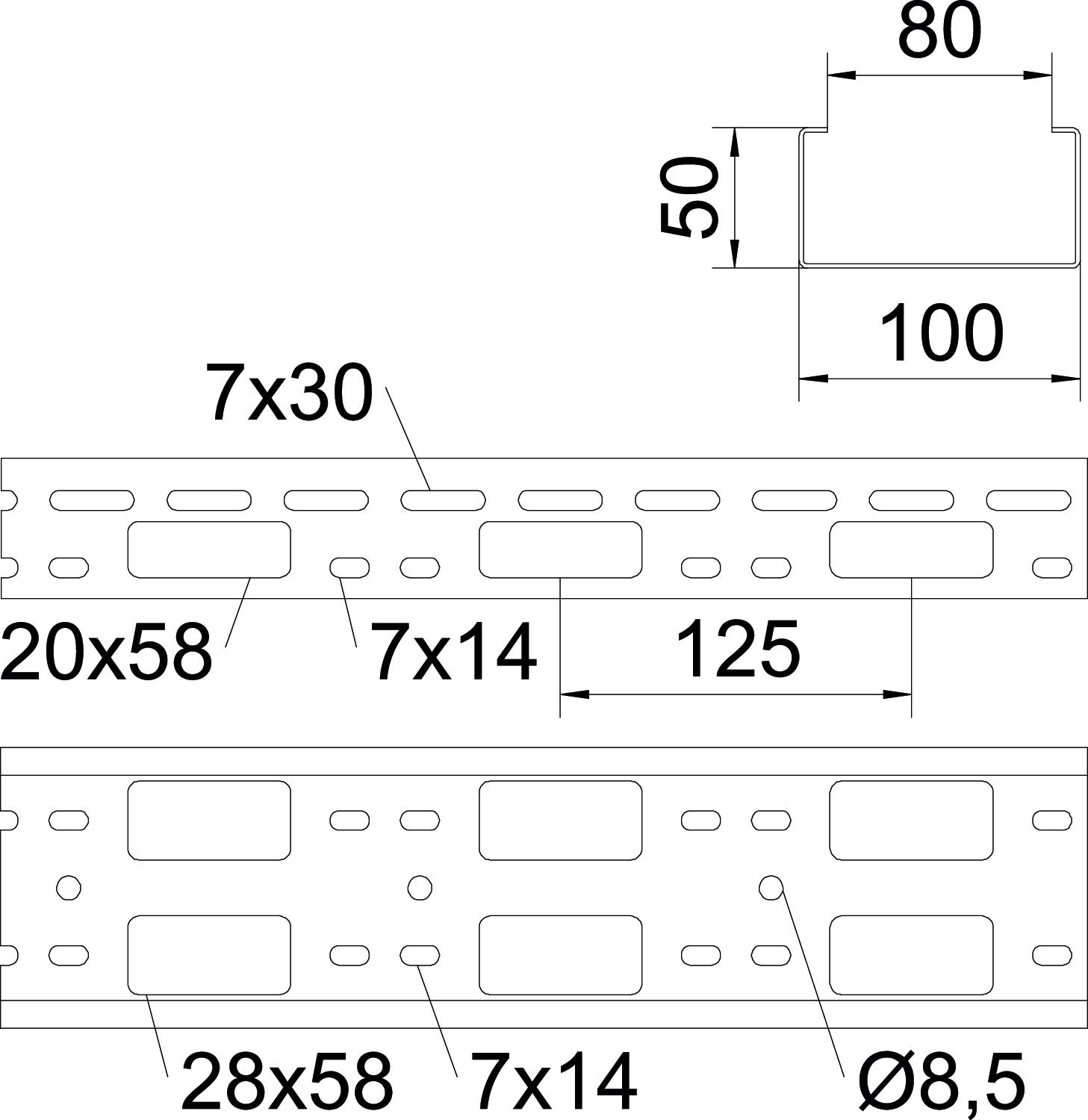

Aço inoxidável, decapado não Dimensão 50x100x3000 Dimensão 100 x 50 x 1,5 Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Material Aço Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 5000 mm² Secção transversal útil 50 cm² Superfície galvanizado pelo método Sendzimir Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 50 mm Comprimento 3000 mm Largura 100 mm Cargas
Distância de apoio de 1,0 m 1,7 kN/m Distância de apoio de 1,5m 1,5 kN/m Distância de apoio de 2,0m 1 kN/m Distância de apoio de 2,5m 0,8 kN/m Distância de apoio de 3,0m 0,25 kN/m Dados técnicos
Diagrama de cargas míni canal AZ
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta e curva 50 FT
VF AZK FT 6066550 25 Unidade
Protetor de cabos 915 PE
KSR-915 PE 6066704 25 Unidade
Protetor de cabos 910 PE
KSR-910 PE 6066712 25 Unidade

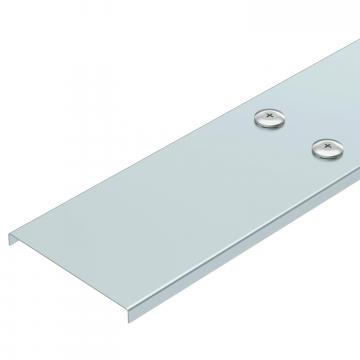

Tampa com ferrolho FS
AZDMD 100 FS 6080227 3 m - Downloads
-
