- Descrição do produto
-
Descrição do produto

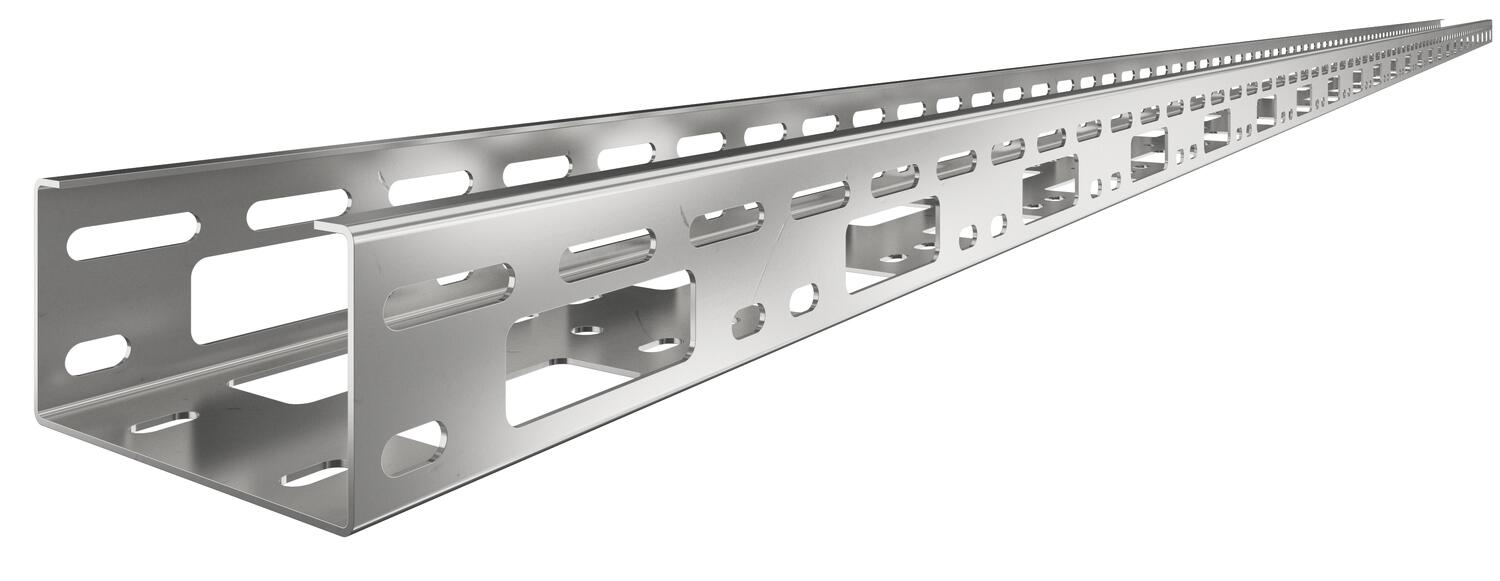

Míni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
- Dados técnicos
-
Dados técnicos

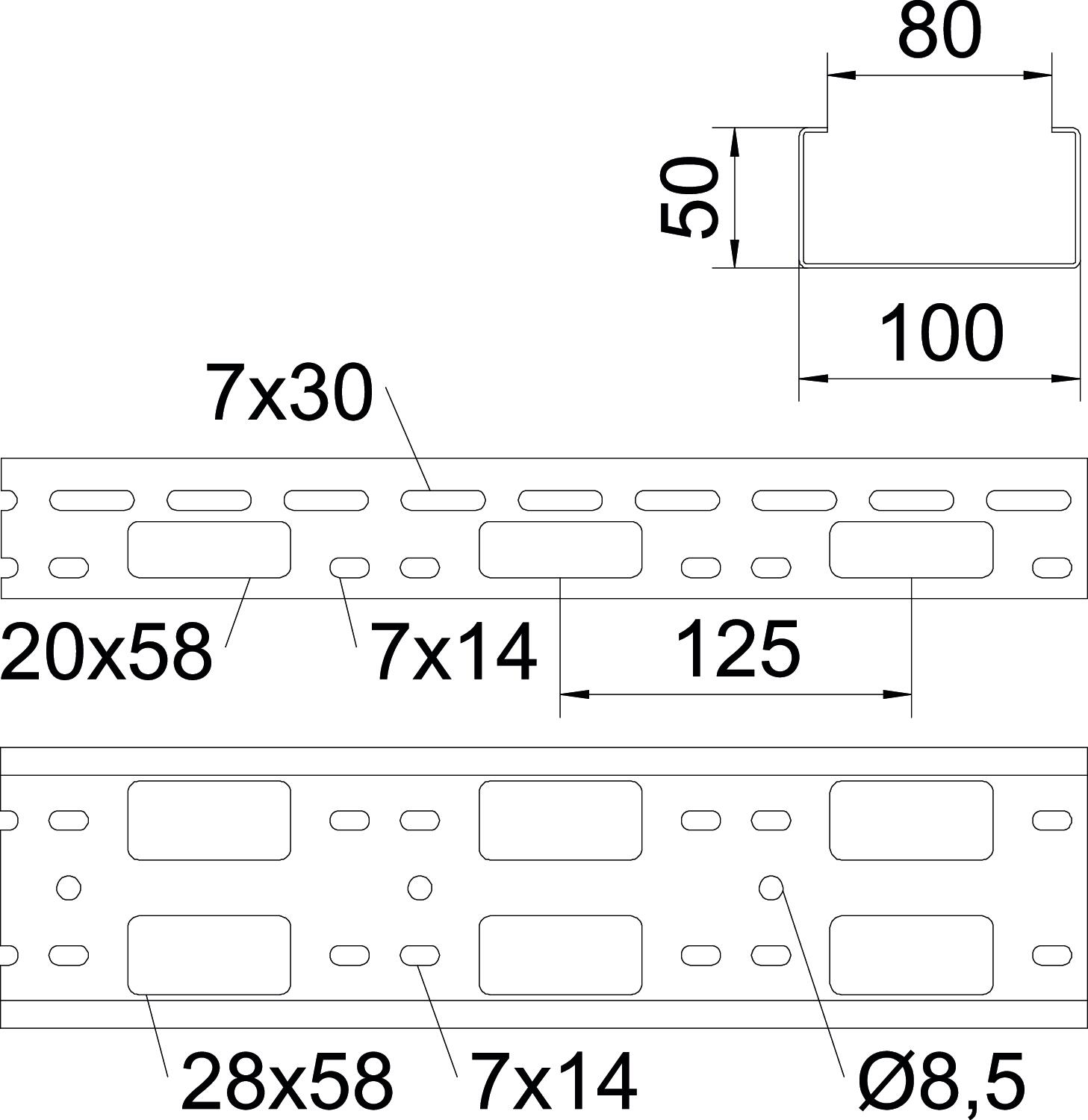

Aço inoxidável, decapado não Dimensão 50x100x3000 Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Material Aço inoxidável, livre de ferrugem 1.4301 Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 5000 mm² Secção transversal útil 50 cm² Superfície brilhante, pós-tratamento Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 50 mm Comprimento 3000 mm Largura 100 mm Medida B 100 mm Cargas
Distância de apoio de 1,0 m 1,7 kN/m Distância de apoio de 1,5m 1,5 kN/m Distância de apoio de 2,0m 1 kN/m Distância de apoio de 2,5m 0,8 kN/m Distância de apoio de 3,0m 0,25 kN/m Dados técnicos
Diagrama de cargas míni canal AZ
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
