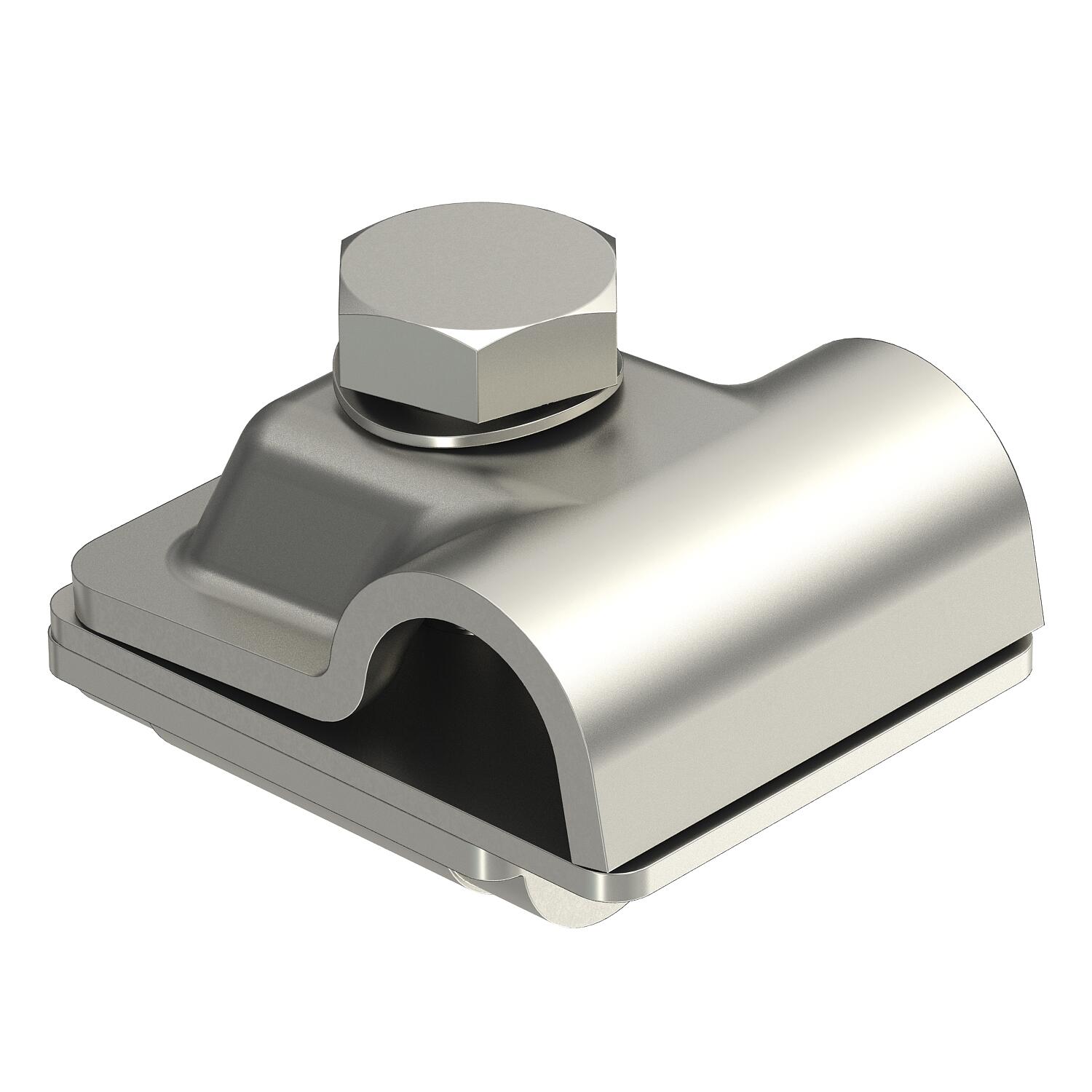

Ligador rápido Vario Rd 8-10x16
Ref. 5311590 | EAN 4012195925446
- Descrição do produto
-
Descrição do produto

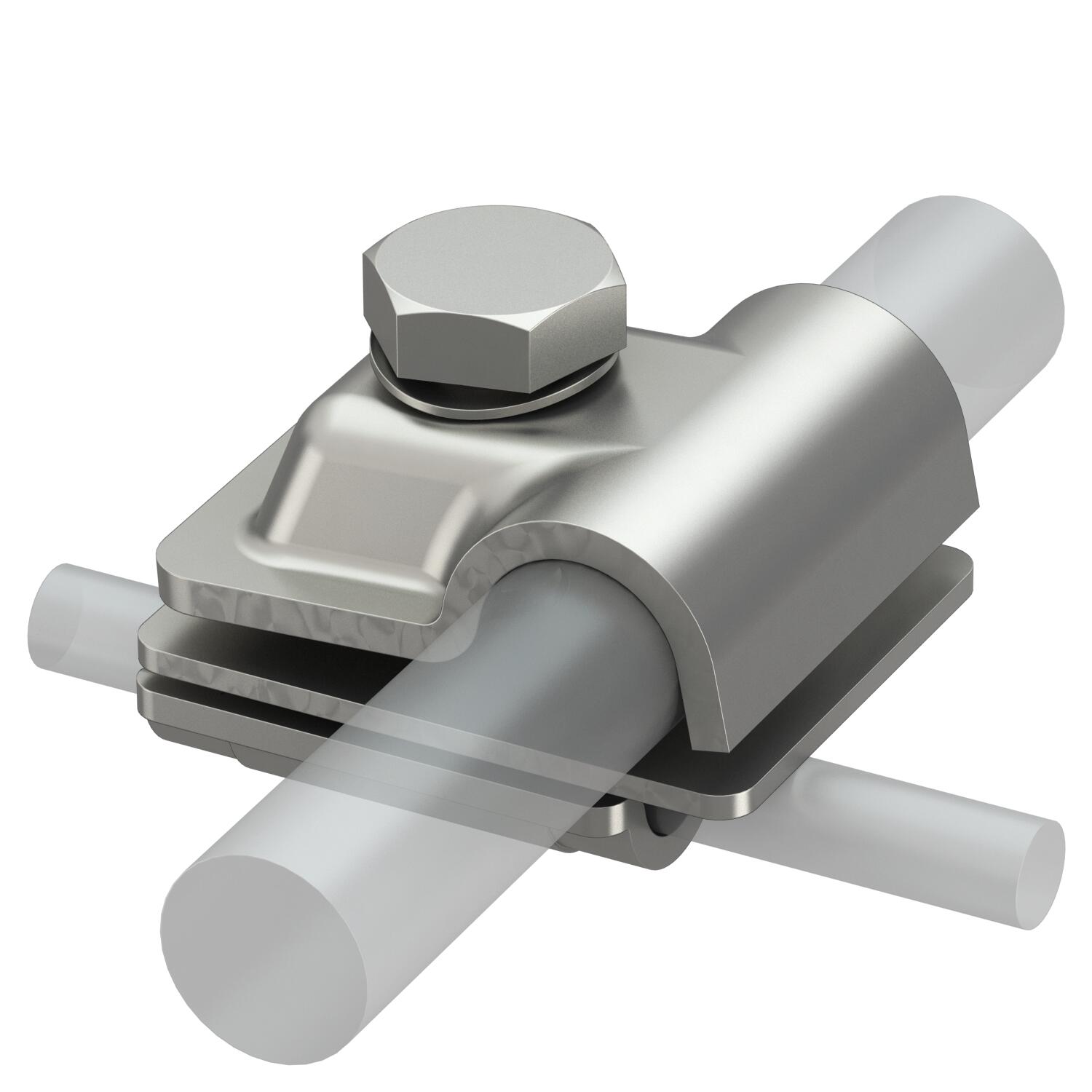

• para ligações cruzadas, paralelas e em T com placas intermédias
• montagem rápida através de um parafuso M10 x 30 em aço inoxidável
• com anilha de pressão conforme a DIN 137
• corresponde aos requisitos conforme a VDE 0185-305 (IEC 62305)
-
- Dados técnicos
-
Dados técnicos
Ajuste 8-10x16 mm Apropriado para conector Cabo de terras Rd 8-10 / Rd 16 Capacidade de carga da corrente de raio H/100 kA Corrente de curto-circuito (50HZ)(1s;≤300°C) 7,9 Diâmetro de condutor redondo condutor 1 máx. 10 mm Diâmetro de condutor redondo condutor 1 mín. 8 mm Diâmetro de condutor redondo condutor 2 máx. 16 mm Dimensão 50x40mm Material Aço inoxidável, livre de ferrugem 1.4301 Placa intermédia não Tipo de conector Borne de ligação multiusos Tipo de parafuso de fixação Parafuso sextavado Dimensões

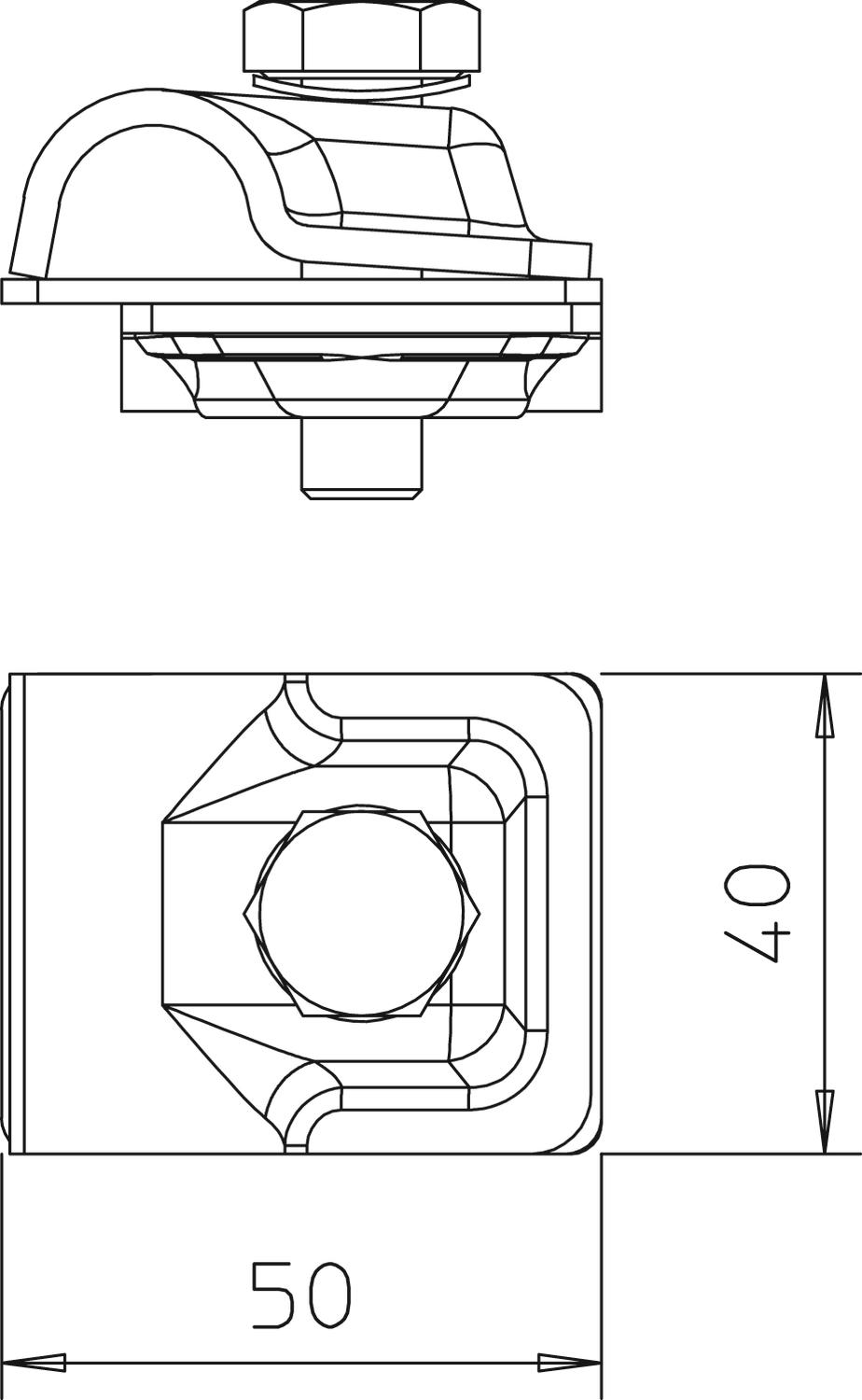

Medida A 40 mm - Todos os tipos
- Downloads
-
Ficha técnica 249 8-10X16 VA / 5311590 , 0.18MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfREACH Declaração de conformidade 249 8-10X16 VA / 5311590 , 0.12MB , pdfRoHS Declaração de conformidade 249 8-10X16 VA / 5311590 , 0.12MB , pdfInstruções de montagem Vario-Schnellverbinder , 1.09MB , pdf
