- Descrição do produto
-
Descrição do produto

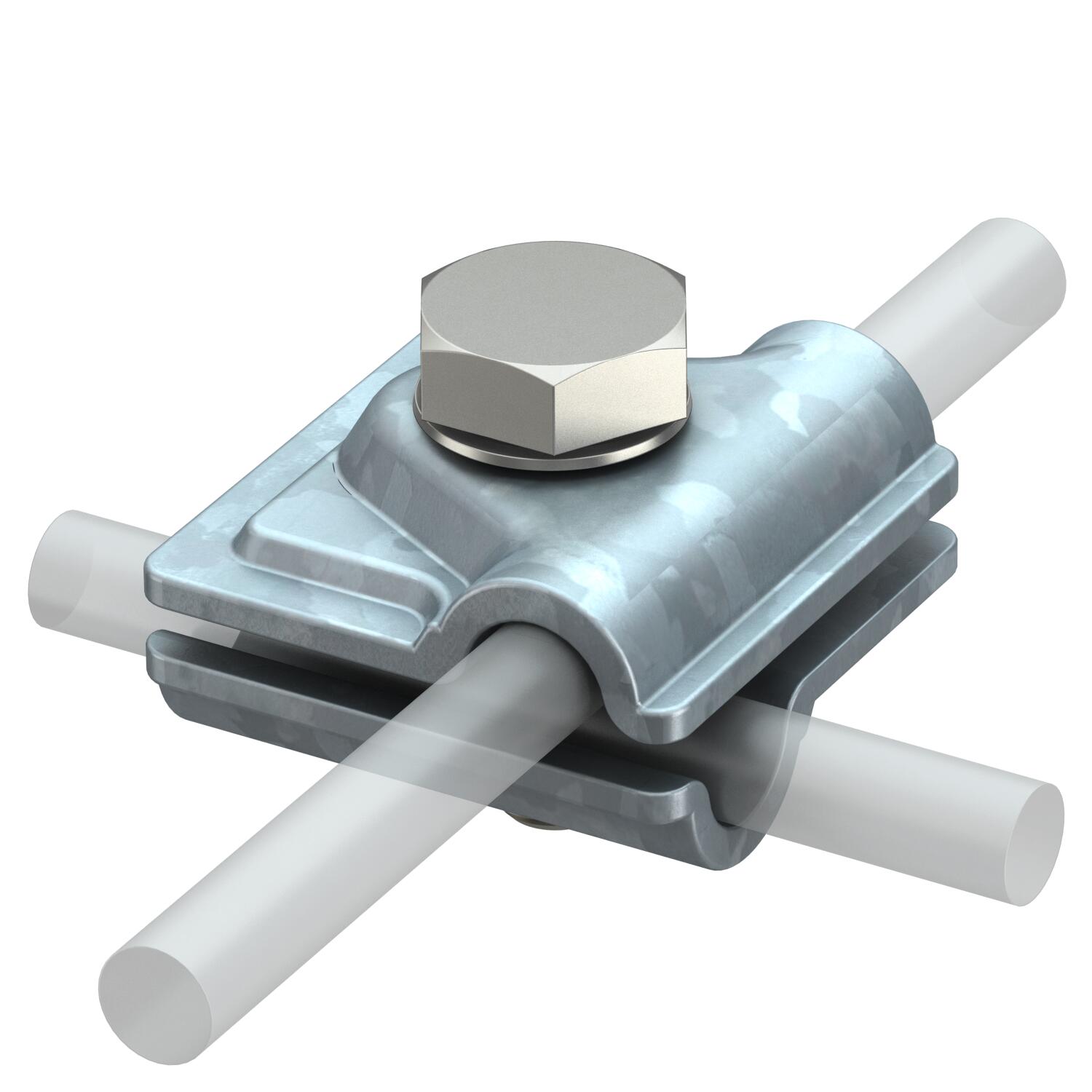

• para ligações cruzadas, paralelas e em T
• montagem rápida através de um parafuso M10 x 30 em aço inoxidável
• corresponde aos requisitos da EN IEC 62305
- Dados técnicos
-
Dados técnicos

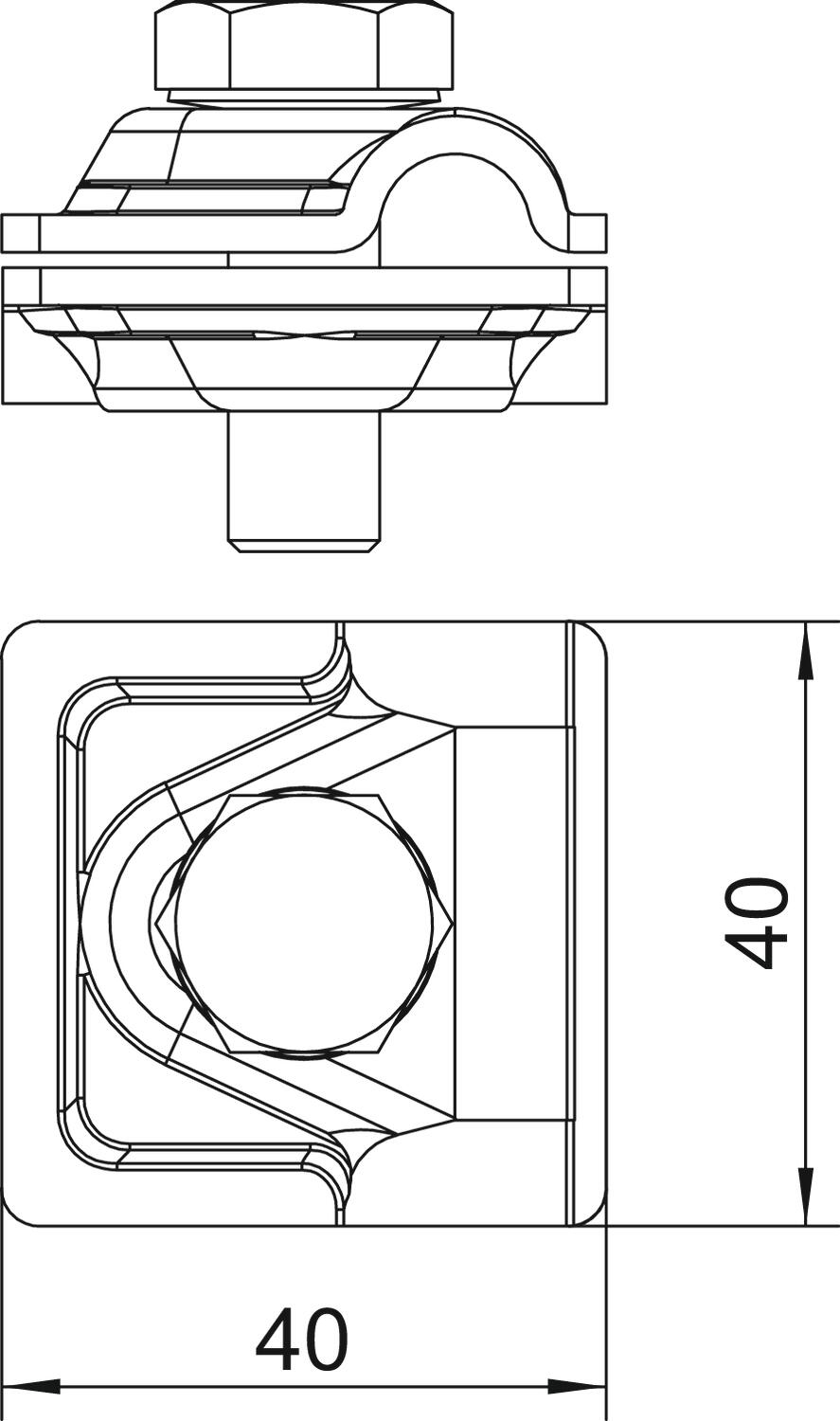

Ajuste Rd 8-10 mm Apropriado para conector Cabo de terras Rd 8-10 / Rd 8-10 Capacidade de carga da corrente de raio H/100 kA Corrente de curto-circuito (50HZ)(1s;≤300°C) 5,6 Diâmetro de condutor redondo condutor 1 máx. 10 mm Diâmetro de condutor redondo condutor 1 mín. 8 mm Diâmetro de condutor redondo condutor 2 máx. 10 mm Diâmetro de condutor redondo condutor 2 mín. 8 mm Dimensão 40x40mm Material Aço Medida A 40 mm Placa intermédia não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector Borne de ligação multiusos Tipo de parafuso de fixação Parafuso sextavado - Todos os tipos
- Downloads
-
Ficha técnica 249 8-10 ST / 5311500 , 0.18MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfREACH Declaração de conformidade 249 8-10 ST / 5311500 , 0.12MB , pdfRoHS Declaração de conformidade 249 8-10 ST / 5311500 , 0.12MB , pdfInstruções de montagem Vario-Schnellverbinder , 1.10MB , pdfInstruções de montagem Conetor rápido Vario 249 8-10 ZV , 1.52MB , pdf
