- Descrição do produto
-
Descrição do produto

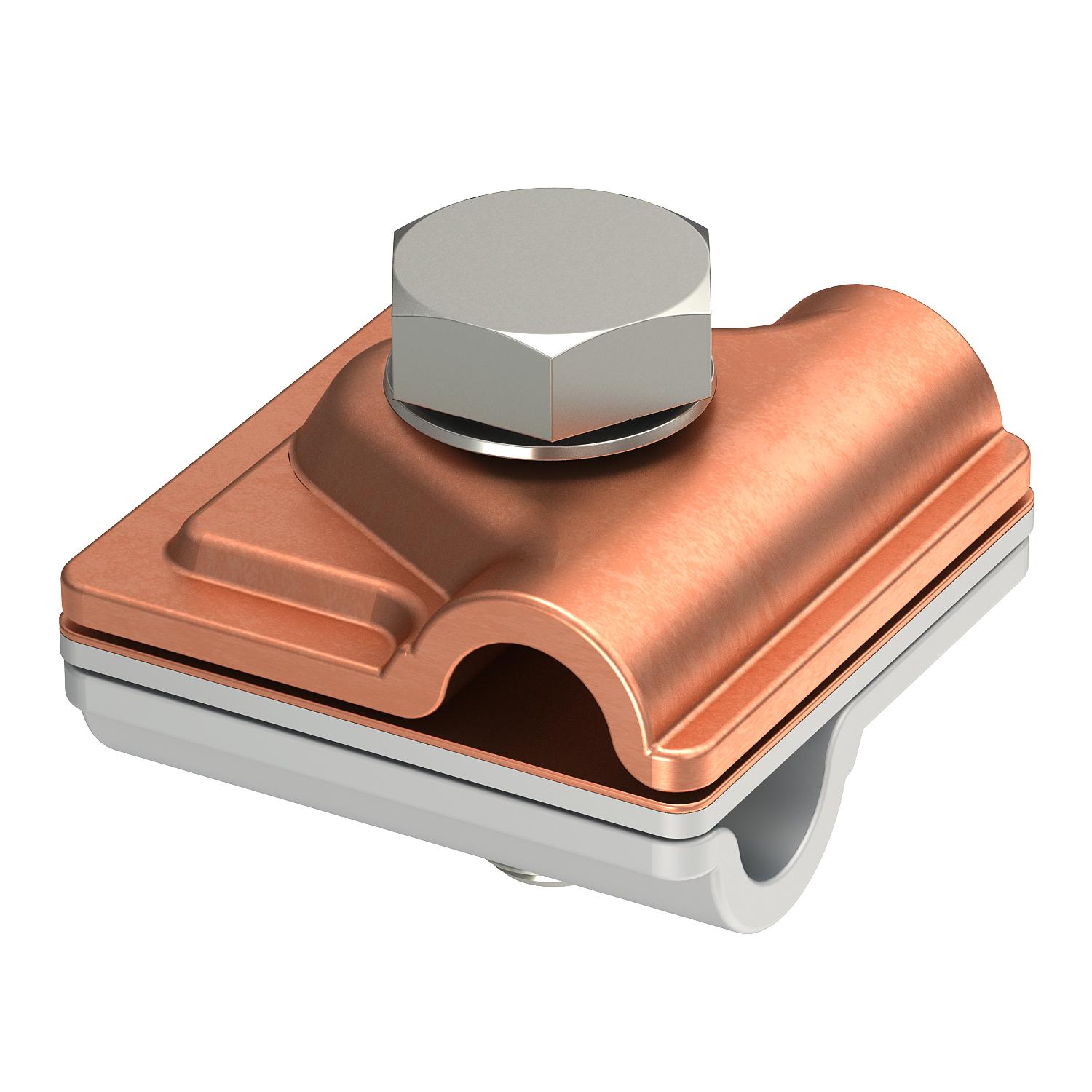

• placa intermédia em alumínio/cobre, parte superior/base em alumínio e cobre

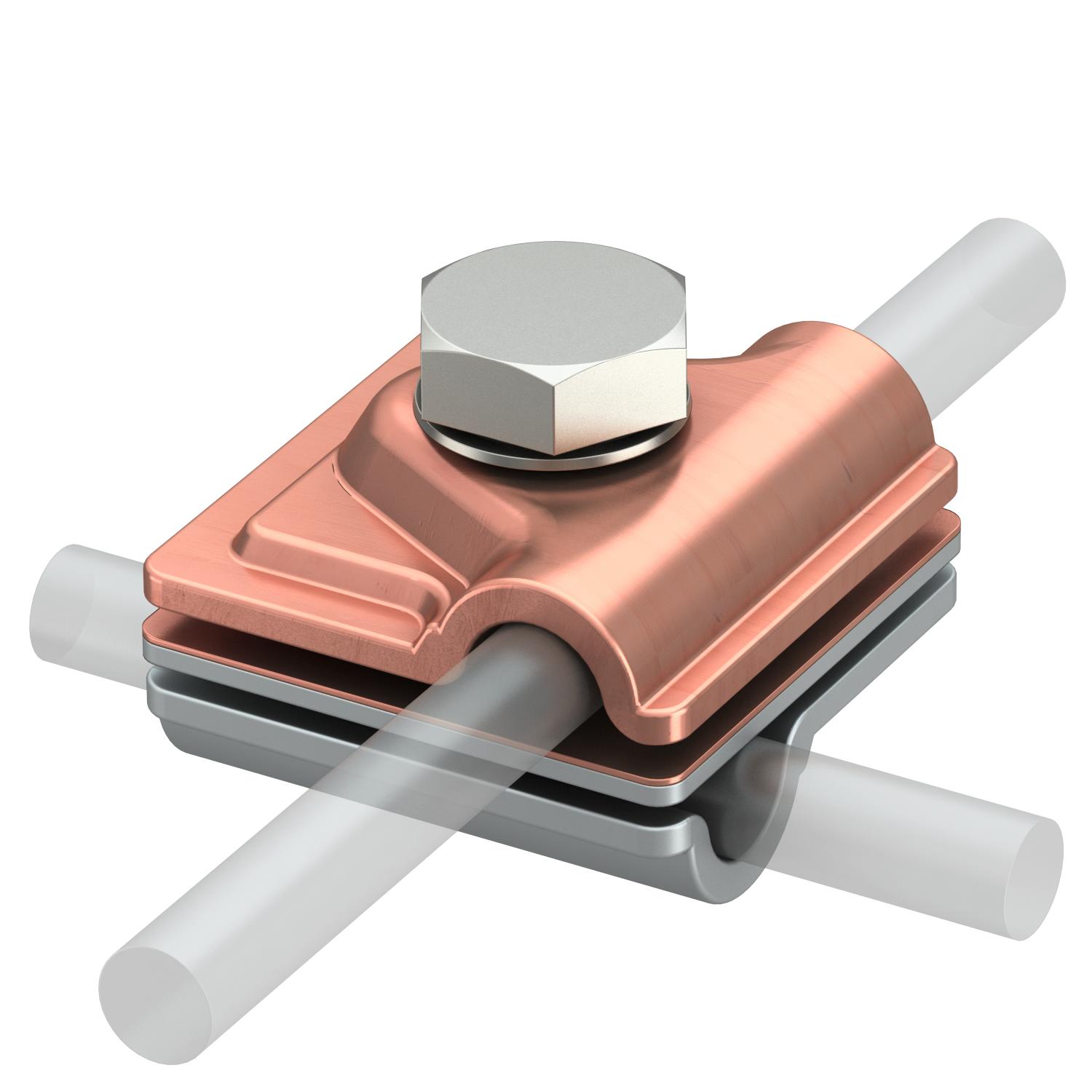

• para ligações cruzadas, paralelas e em T
• montagem rápida através de um parafuso M10 x 30 em aço inoxidável
• com anilha de pressão DIN 137
• corresponde aos requisitos da EN IEC 62305
-
- Dados técnicos
-
Dados técnicos
Ajuste Rd 8-10 mm Apropriado para conector Cabo de terras Rd 8-10 / Rd 8-10 Capacidade de carga da corrente de raio H/100 kA Diâmetro de condutor redondo condutor 1 máx. 10 mm Diâmetro de condutor redondo condutor 1 mín. 8 mm Diâmetro de condutor redondo condutor 2 máx. 10 mm Diâmetro de condutor redondo condutor 2 mín. 8 mm Dimensão 44x44mm Material Cobre Material da parte inferior Cu Material da tampa Al Placa intermédia sim Tipo de conector Borne de ligação multiusos Tipo de parafuso de fixação Parafuso sextavado Dimensões

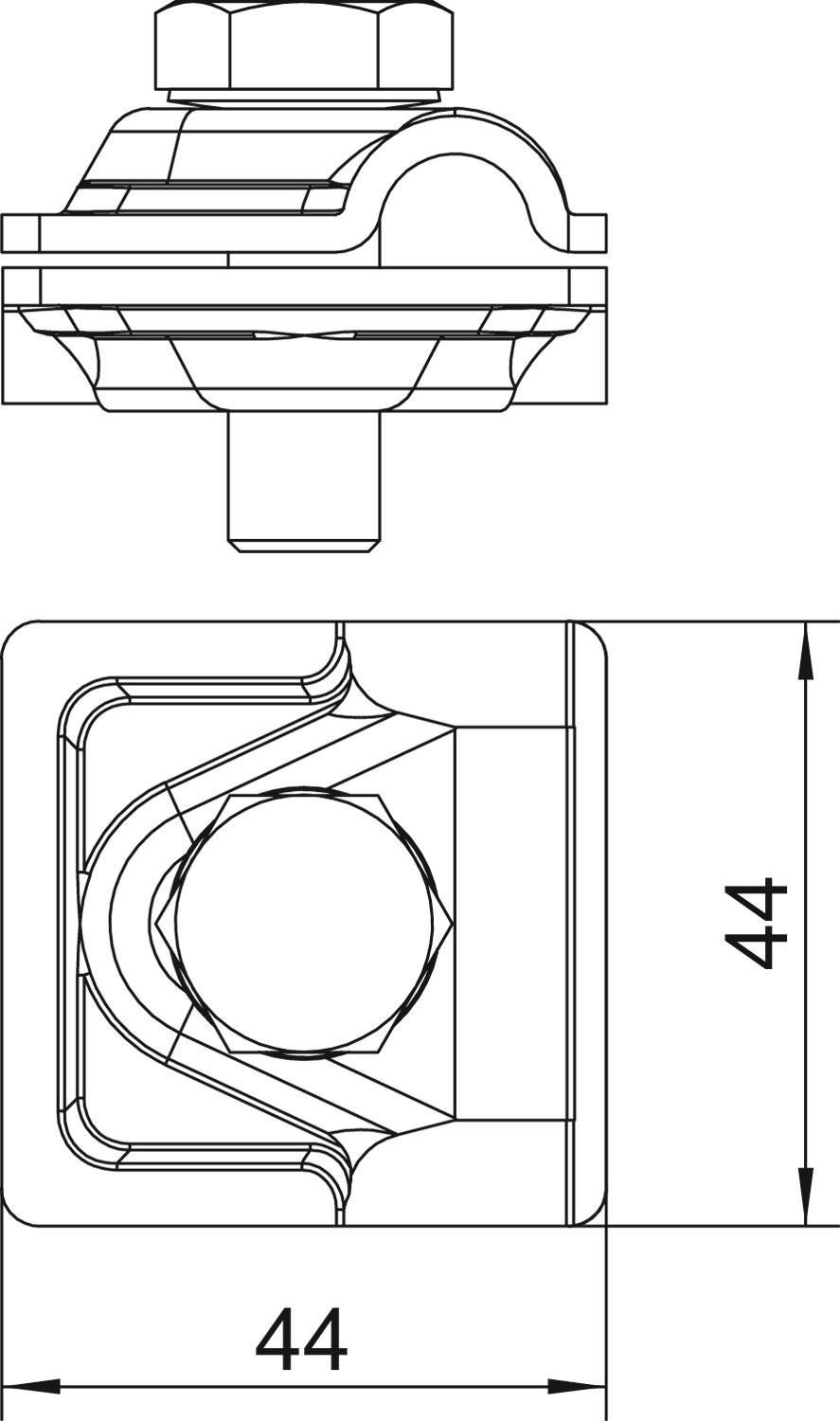

Medida A 44 mm - Todos os tipos
- Downloads
-
Ficha técnica 249 8-10 ZV / 5311535 , 0.21MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfREACH Declaração de conformidade 249 8-10 ZV / 5311535 , 0.12MB , pdfRoHS Declaração de conformidade 249 8-10 ZV / 5311535 , 0.12MB , pdfInstruções de montagem Ligador rápido Vario bimetálico , 0.92MB , pdf
