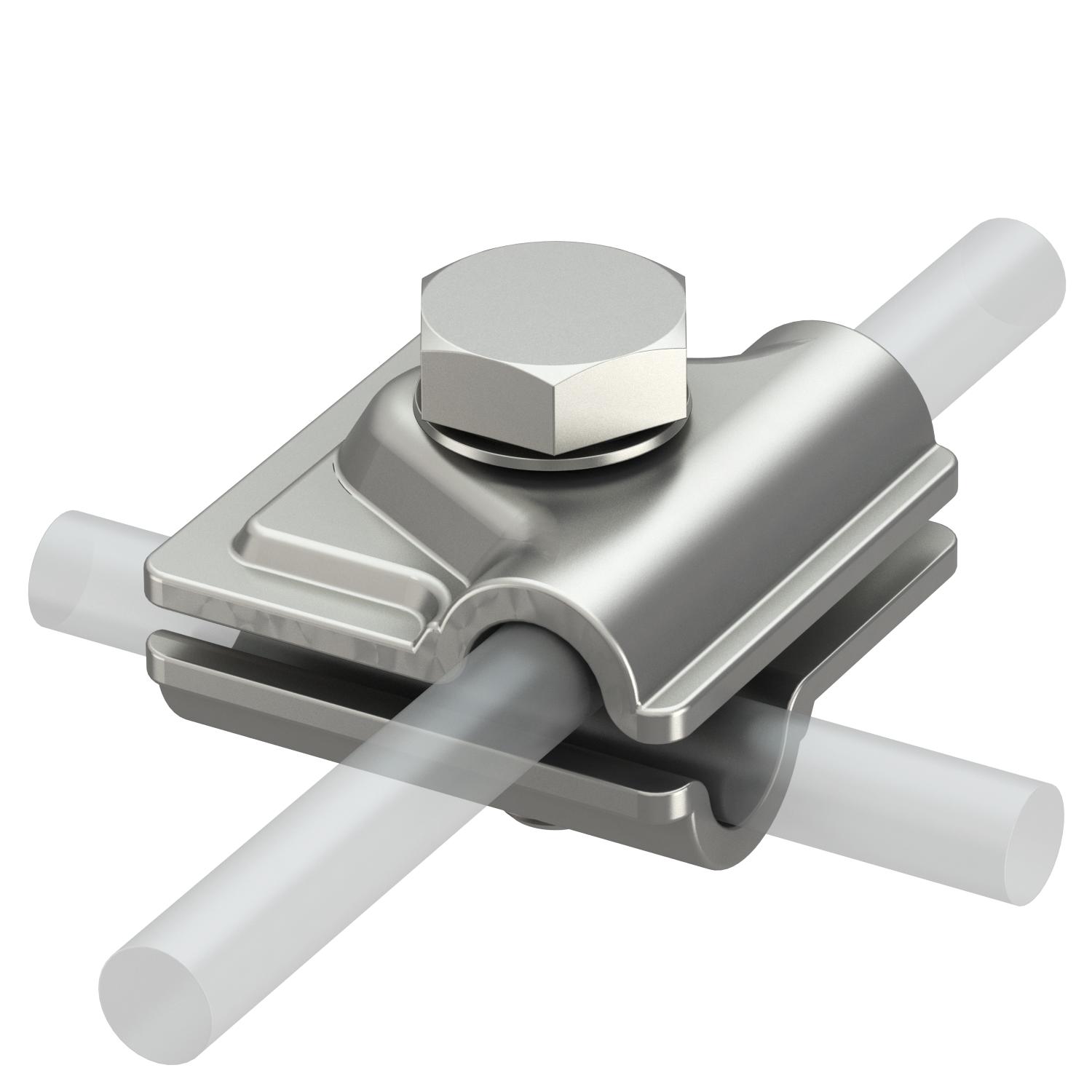

Ligador rápido Vario A4
Ref. 5311404 | EAN 4012196466283
- Descrição do produto
-
Descrição do produto• Para ligações cruzadas, paralelas e em T
• Componente completo em A4
• Montagem rápida através de um parafuso M10 x 30 em aço inoxidável
• Corresponde aos requisitos da VDE 0185-305 (IEC 62305)
-
- Dados técnicos
-
Dados técnicos

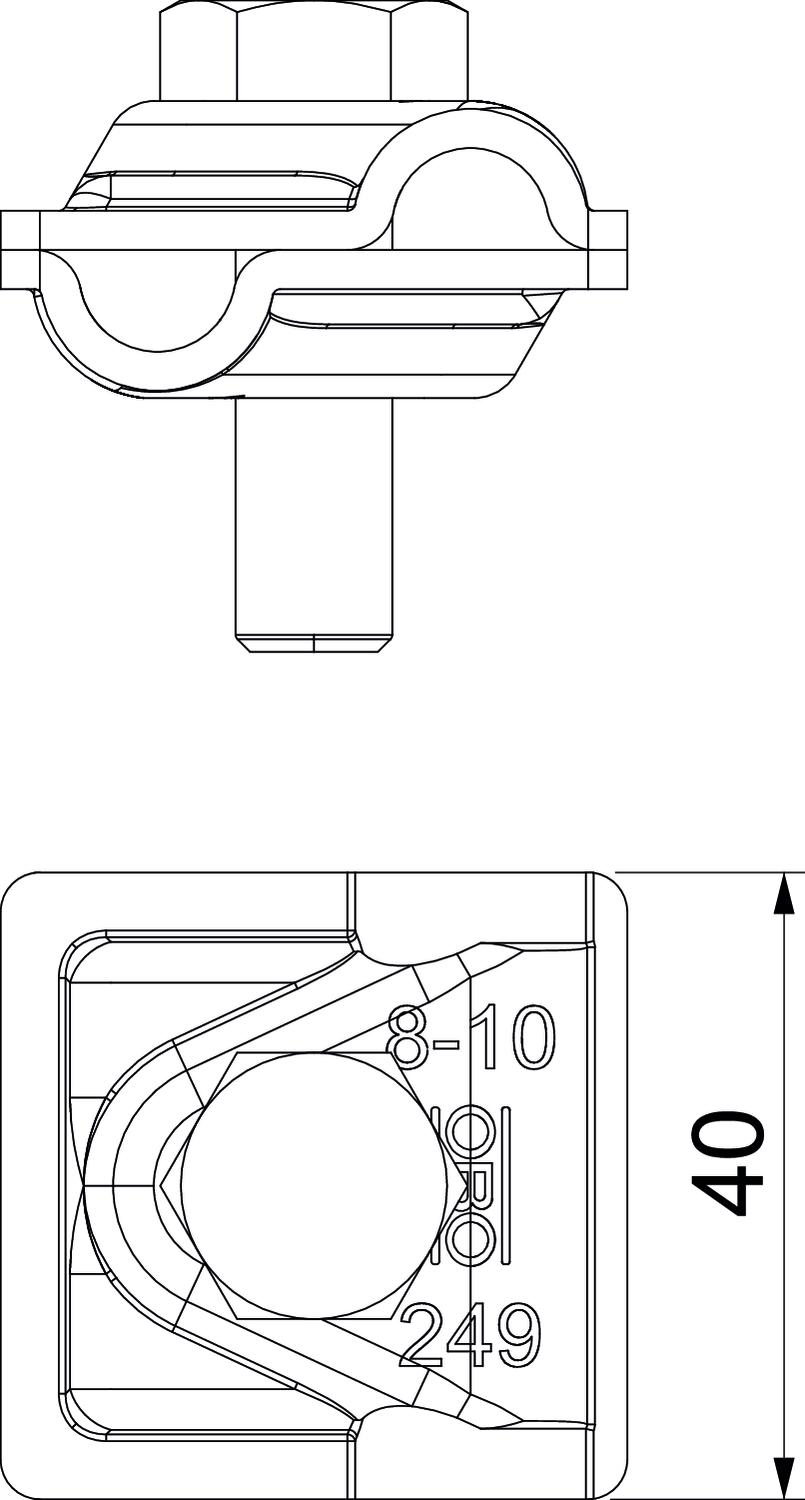

Ajuste Rd 8-10 mm Aplicação TBS Sistema de ligação Apropriado para conector Cabo de terras Rd 8-10 / Rd 8-10 Capacidade de carga da corrente de raio H/100 kA Comprimento 40 mm Corrente de curto-circuito (50HZ)(1s;≤300°C) 1,4 Diâmetro de condutor redondo condutor 1 máx. 10 mm Diâmetro de condutor redondo condutor 1 mín. 8 mm Diâmetro de condutor redondo condutor 2 máx. 10 mm Diâmetro de condutor redondo condutor 2 mín. 8 mm Dimensão 40x40mm Ligação Cabo de terras Material Aço inoxidável 1.4571/1.4404 Medida A 40 mm Placa intermédia não Tipo de conector Borne de ligação multiusos Tipo de parafuso de fixação Parafuso sextavado - Todos os tipos
- Downloads
-
Ficha técnica 249 8-10 V4A / 5311404 , 0.20MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfREACH Declaração de conformidade 249 8-10 V4A / 5311404 , 0.12MB , pdfRoHS Declaração de conformidade 249 8-10 V4A / 5311404 , 0.12MB , pdfInstruções de montagem Conetor rápido Vario 249 8-10 ZV , 1.52MB , pdf
