- Descrição do produto
-
Descrição do produto
Testado em conformidade com a EN 60998

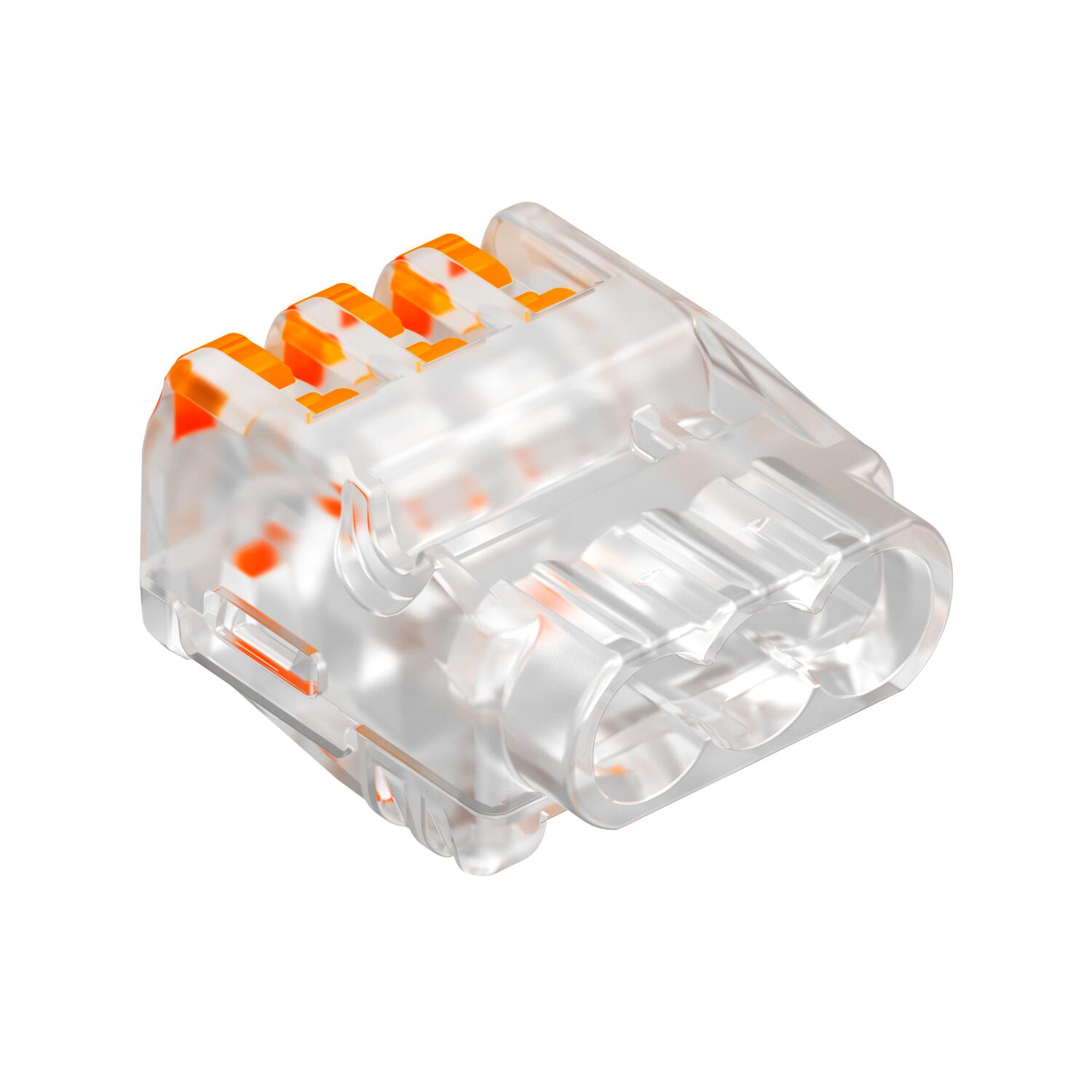

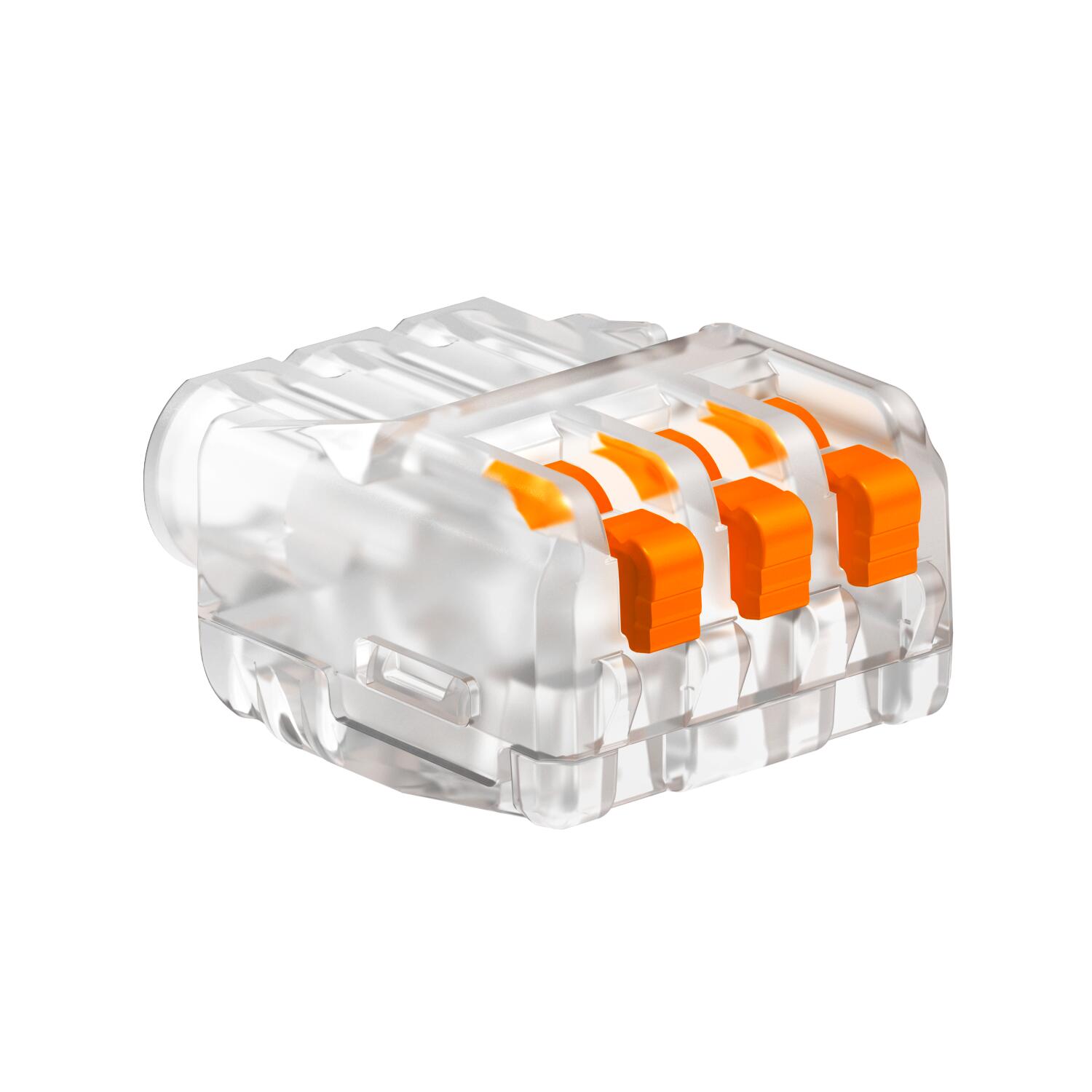

Ligador sem parafusos para a ligação de condutores elétricos. O tipo de condutor pode ser opcionalmente flexível, multifilar ou rígido.
Aquando da utilização de condutores rígidos não é necessário soltar a alavanca de desbloqueio. O condutor pode ser encaixado diretamente no borne.
Para remover os condutores, soltar simplesmenate a alavanca de desbloqueio. O fio pode assim ser retirado sem problemas.
Secção transversal nominal:
3 x 0,2 - 2,5 mm² condutores multifilares/unifilares
Tensão nominal 450 V
Corrente nominal 24 A
Comprimento não isolado: 9 mm (+1 mm)
Abertura de verificação: multímetro e busca-polos (máx. Ø 2 mm) acessível na parte superior do borne
Temperatura ambiente máx. permitida EN 60998: 85°C.
- Dados técnicos
-
Dados técnicos
Apropriada para condutor flexível sim Apropriada para condutor multifilar sim Apropriada para condutor unifilar sim Com alavancas de acionamento sim Cor Transparente Corrente nominal 24 A Dimensão 0,2-2,5mm² Gama de temperaturas de aplicação máx. 85 °C Gama de temperaturas de aplicação mín. -5 °C Material Policarbonato Material isolante Termoplástico Número de polos 1 Número de pontos de aperto 3 resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C Secção 3 x 0,2 - 2,5 mm² condutores multifilares/unifilares mm² Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 0,2 mm² Secção transversão do condutor conectável de um fio máx. 2,5 mm² Secção transversão do condutor conectável de um fio mín. 0,2 mm² Secção transversão do condutor conectável de vários fios máx. 2,5 mm² Secção transversão do condutor conectável de vários fios mín. 0,2 mm² Tensões nominais 450 V Dimensões

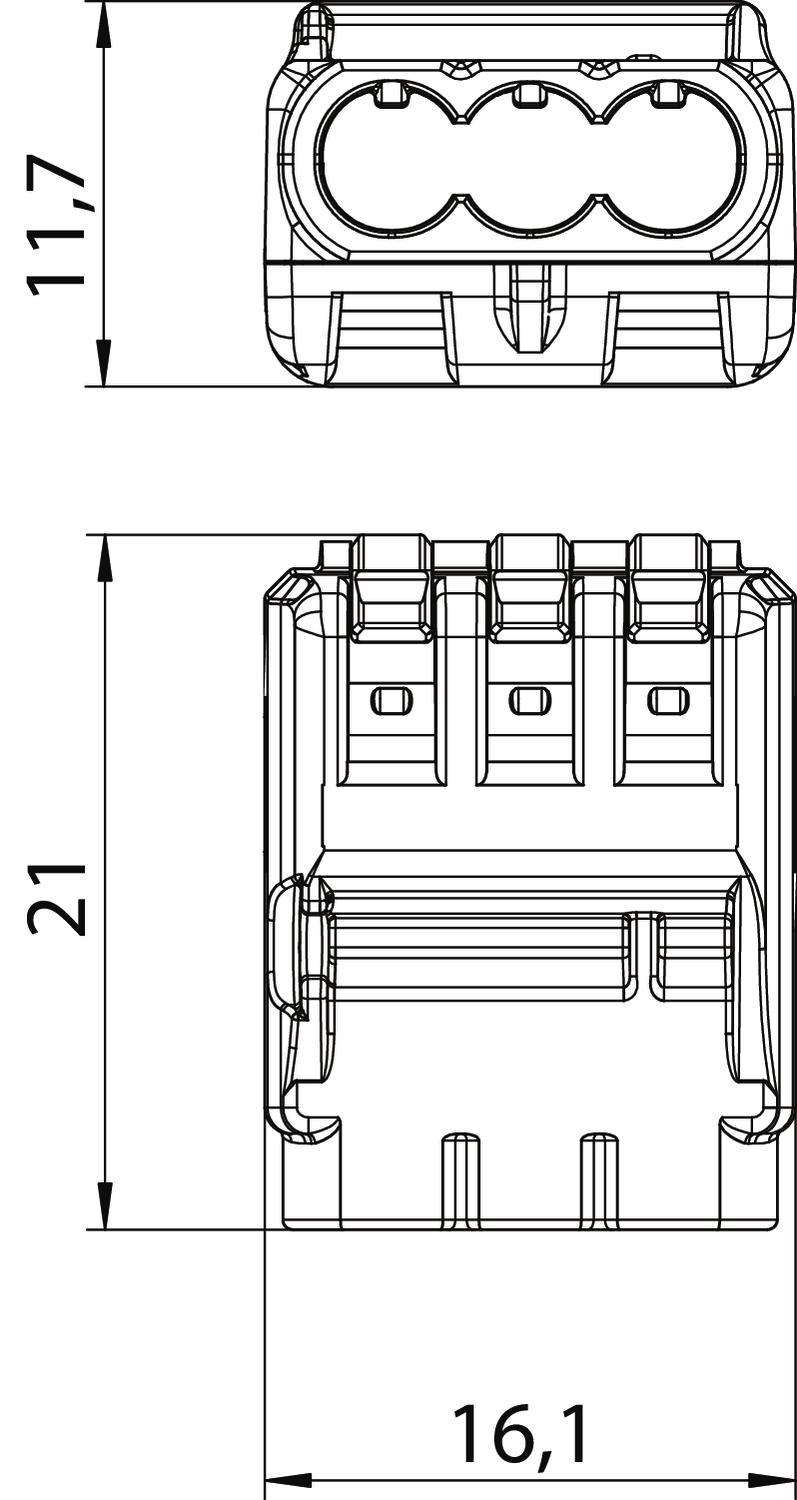

Altura 11,7 mm Comprimento 16,1 mm Largura 21 mm - Todos os tipos
- Downloads
-
Ficha técnica 61 325 FL / 2054454 , 0.35MB , pdfDeclaração de conformidade 61 325 FL / 2054454 , 0.04MB , pdfREACH Declaração de conformidade 61 325 FL / 2054454 , 0.12MB , pdfRoHS Declaração de conformidade 61 325 FL / 2054454 , 0.12MB , pdfMarca de aprovação Certificado ÖVE Ligador rápido 61/... , 0.08MB , pdf
