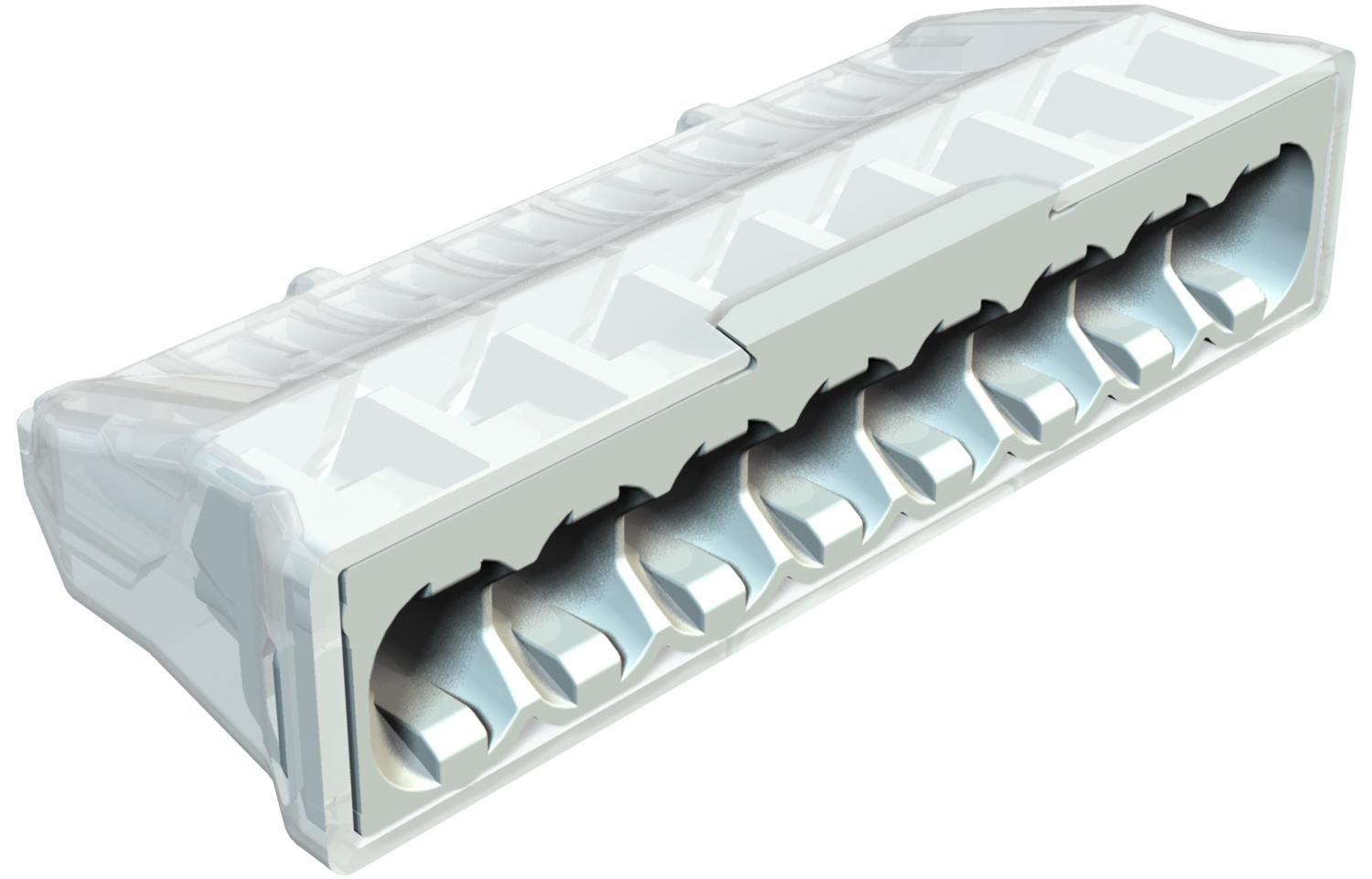

Ligador rápido, 8 polos
Ref. 2054523 | EAN 4012195477976
- Descrição do produto
-
Descrição do produtoTestado conforme a EN 60998
Ligador sem parafusos para a ligação de condutores unifilares.
Secção nominal:
8 x 0,5 mm² - 2,5 mm² condutor unifilar
8 x 1,5 mm² - 2,5 mm² condutor rígido multifilar
Tensão nominal 450 V
Corrente nominal 24 A
Comprimento não isolado: 8-9 mm
Abertura de teste: multímetro e busca polos (Ø máx. de 2 mm)
Temperatura ambiente máx. permitida conforme a EN 60998: 90°C.
-
- Dados técnicos
-
Dimensões
Altura 8,9 mm Apropriada para condutor flexível não Apropriada para condutor multifilar sim Apropriada para condutor unifilar não Com alavancas de acionamento não Comprimento 39,2 mm Cor cinzento claro; RAL 7035 Corrente nominal 24 A Dimensão 8x2,5mm² Gama de temperaturas de aplicação máx. 90 °C Gama de temperaturas de aplicação mín. -5 °C Largura 15,6 mm Material Poliamida Número de polos 8 Número de pontos de aperto 8 resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C Secção 8 x 0,5 mm² - 2,5 mm² condutor unifilar 8 x 1,5 mm² - 2,5 mm² condutor rígido multifilar mm² Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 0,5 mm² Secção transversão do condutor conectável de um fio máx. 2,5 mm² Secção transversão do condutor conectável de um fio mín. 0,5 mm² Secção transversão do condutor conectável de vários fios máx. 2,5 mm² Secção transversão do condutor conectável de vários fios mín. 1,5 mm² Tensões nominais 450 V - Todos os tipos
