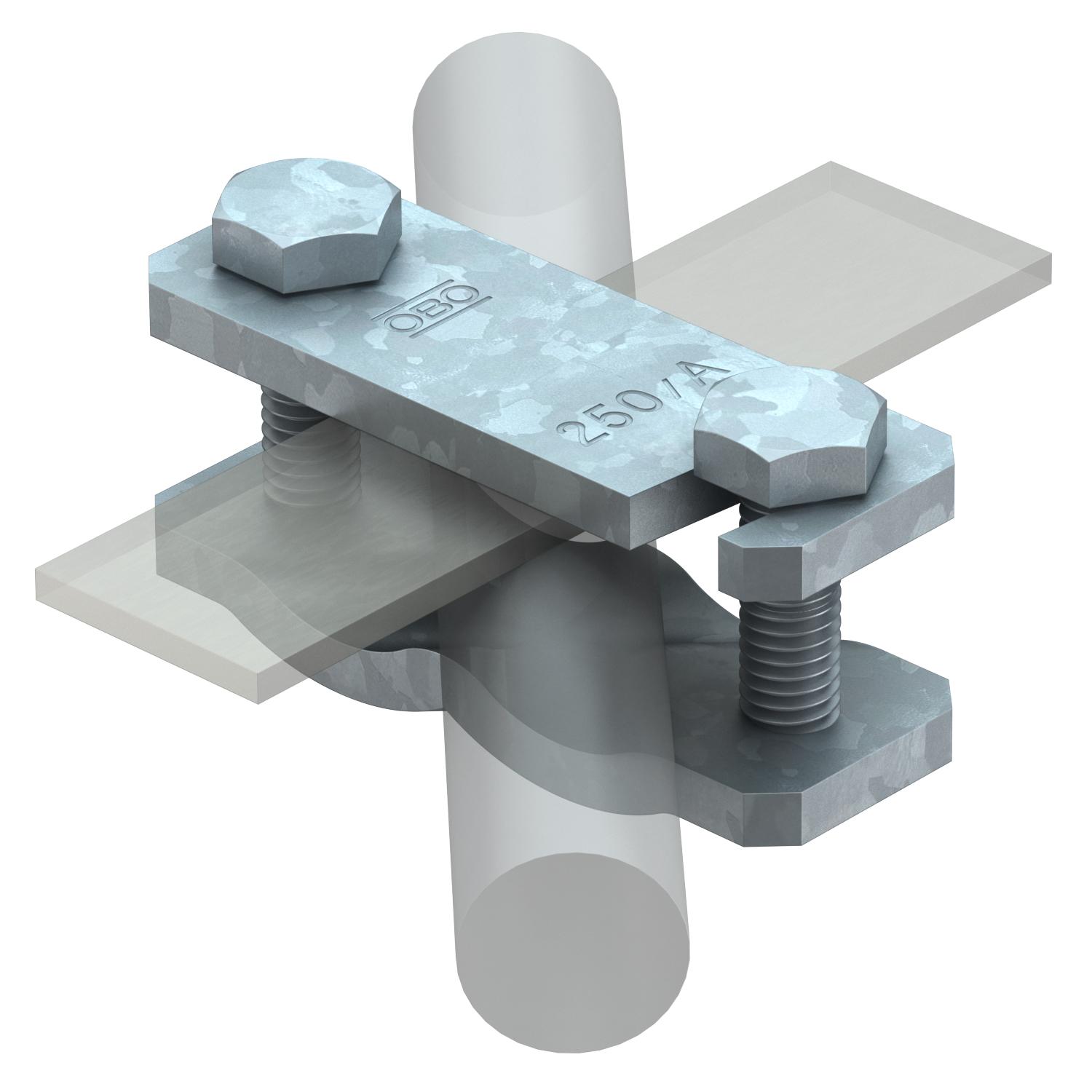

Ligador diagonal FT
Ref. 5313031 | EAN 4012195543015
- Descrição do produto
-
Descrição do produto• Para aços de armadura Ø 6-22 mm e condutor plano 50 x 4
• Montado com parafusos M10 x 40
• Versão ...-AS com parafusos M10 x 30
• Montagem simples através de um furo oblongo rasgado
-
- Dados técnicos
-
Dados técnicos

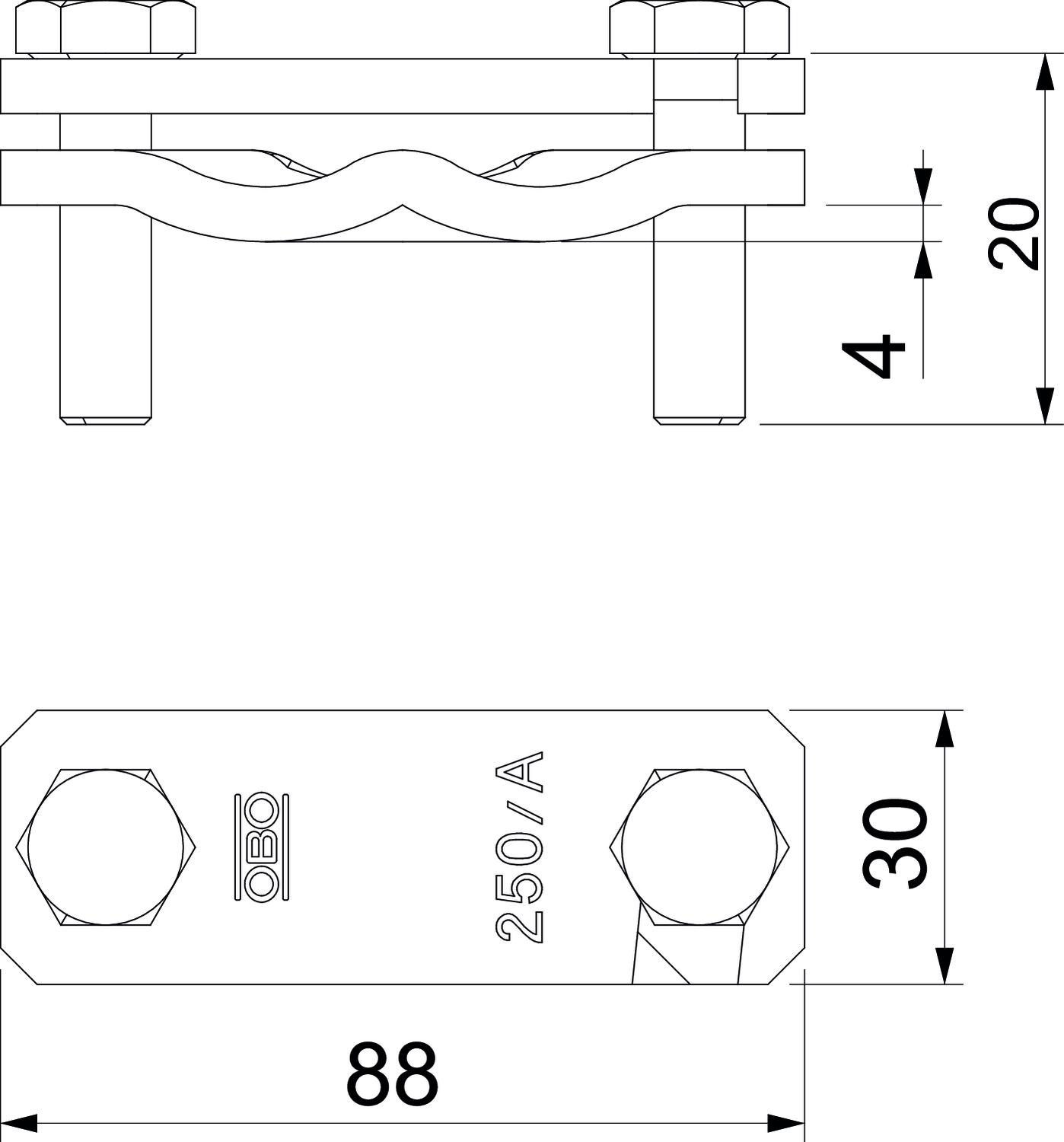

Ajuste Rd 6-22/ max. FL50 mm Apropriado para conector Outros Capacidade de carga da corrente de raio H/100 kA Corrente de curto-circuito (50HZ)(1s;≤300°C) 7,3 Diâmetro de condutor redondo condutor 1 máx. 22 mm Diâmetro de condutor redondo condutor 1 mín. 6 mm Dimensão 88x30x45 Largura de condutor plano condutor 2 máx. 50 Material Aço Medida A 30 mm Medida B 88 mm Medida L 20 mm Placa intermédia não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector União Tipo de parafuso de fixação Parafuso sextavado - Todos os tipos
- Downloads
-
Ficha técnica 250 AS-FT / 5313031 , 0.20MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfNotas explicativas Notas explicativas, sistemas de ligação à terra , 2.10MB , pdfDeclaração de conformidade UE 250 AS-FT / 5313031 , 0.06MB , pdfREACH Declaração de conformidade 250 AS-FT / 5313031 , 0.27MB , pdfRoHS Declaração de conformidade 250 AS-FT / 5313031 , 0.12MB , pdfMarca de aprovação Ligador diagonal 250 AS-FT , 0.09MB , pdf
