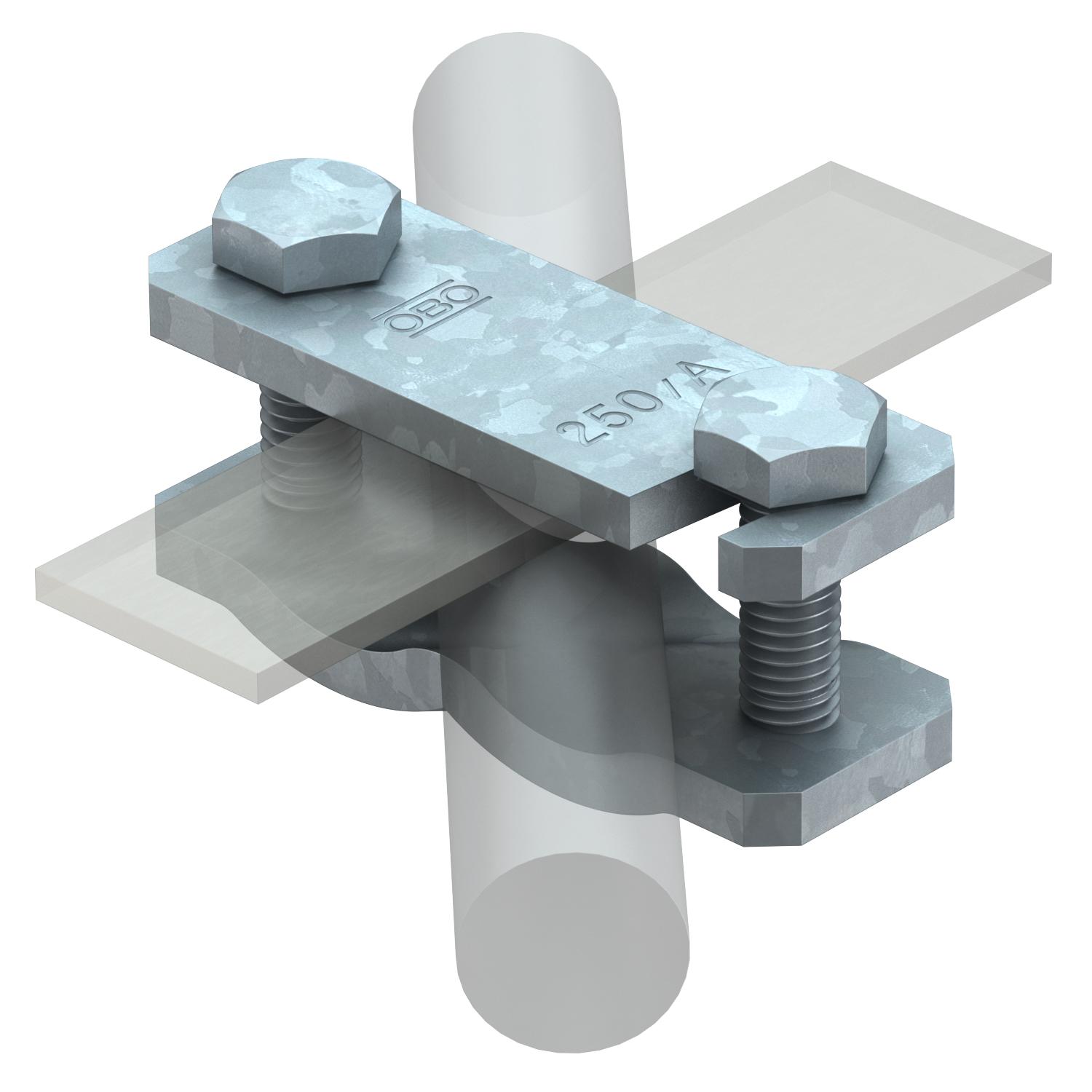

Ligador diagonal FT
Ref. 5313015 | EAN 4012195740537
- Descrição do produto
-
Descrição do produto
• Para aços de armadura Ø 6-22 mm e condutor plano 50 x 4
• Montado com parafusos M10 x 40
• Versão ...-AS com parafusos M10 x 30
• Montagem simples através de um furo oblongo rasgado
-
- Dados técnicos
-
Dados técnicos
Ajuste Rd 6-22/ max. FL50 mm Apropriado para conector Outros Capacidade de carga da corrente de raio H/100 kA Corrente de curto-circuito (50HZ)(1s;≤300°C) 7,3 Diâmetro de condutor redondo condutor 1 máx. 22 mm Diâmetro de condutor redondo condutor 1 mín. 6 mm Dimensão 88x30x45 Largura de condutor plano condutor 2 máx. 50 Material Aço Placa intermédia não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector União Tipo de parafuso de fixação Parafuso sextavado Dimensões

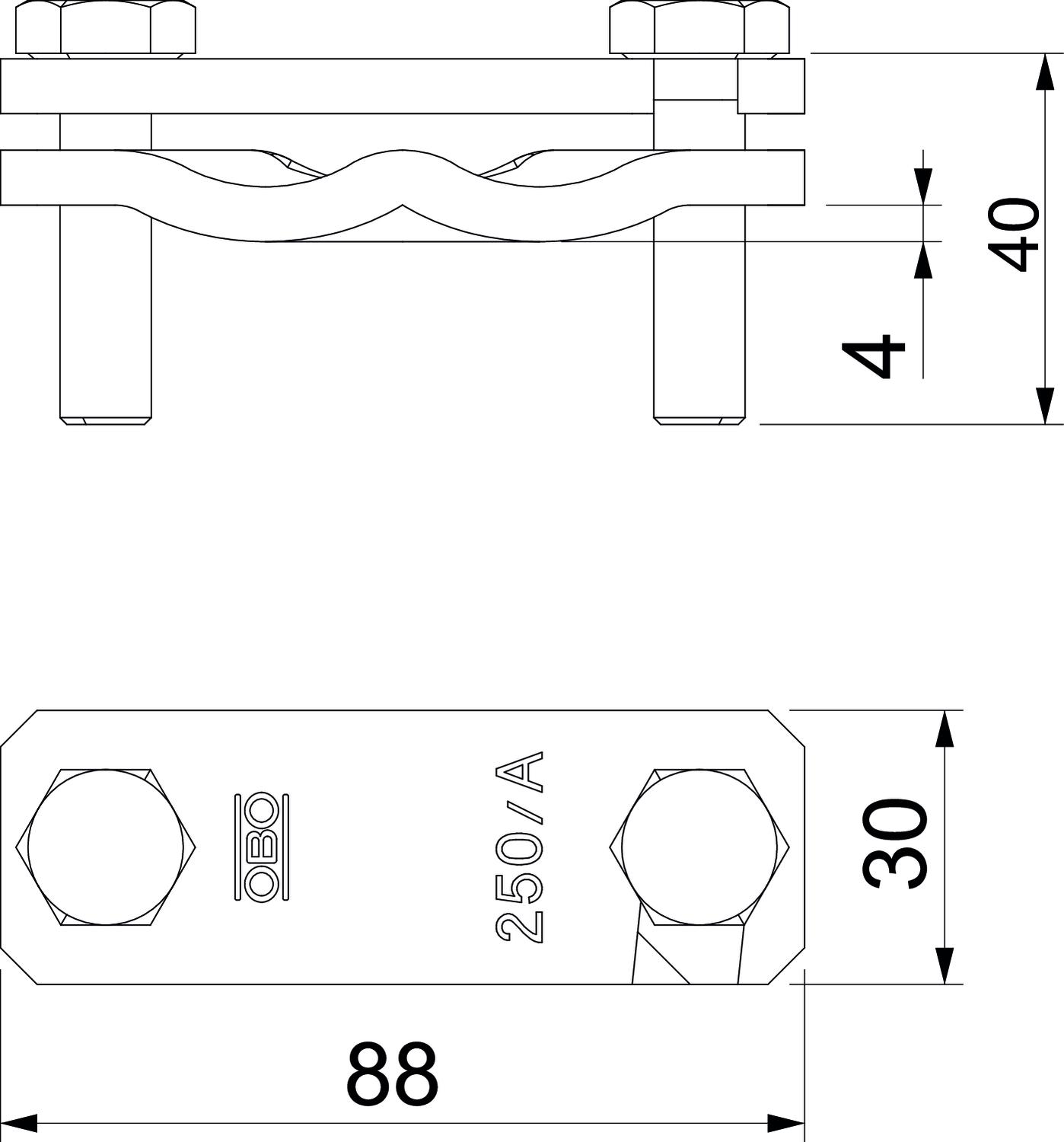

Medida A 30 mm Medida B 88 mm Medida L 40 mm - Todos os tipos
