Haste captora, uma extremidade arredondada, rosca M16 1000 | 16

morepic-1

morepic-2

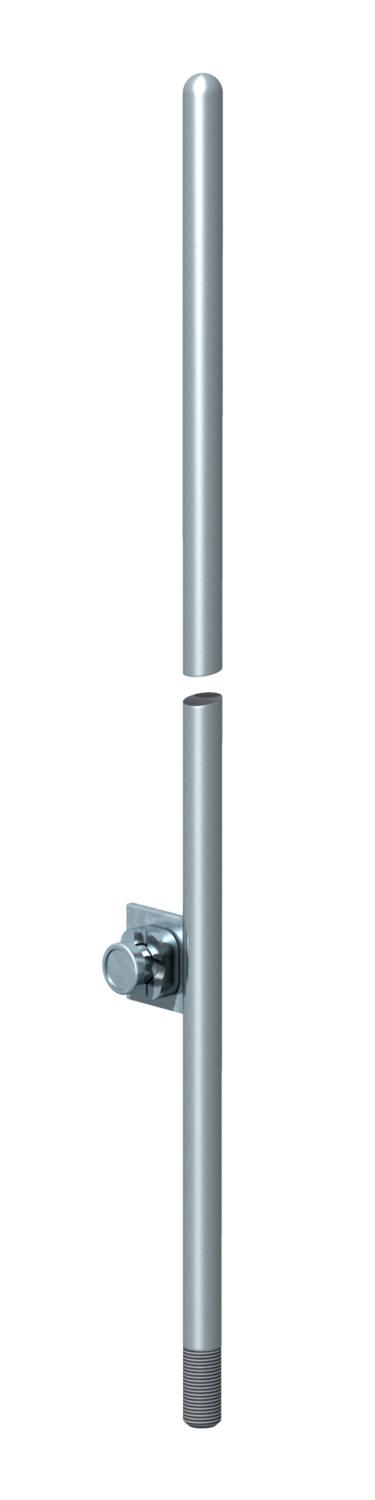

Haste captora, uma extremidade arredondada, rosca M16

Ref. 5402808 | EAN 4012195428411

Ref. / Tipo

Comprimento

Tamanho nominal Ø	16 mm

Descrição do produto

Descrição do produto

• com rosca M16 x 20
• com patilha de ligação
• inclui peça de conexão pré montada tipo 5001 DIN para condutor redondo Rd 8-10
• para bases com rosca interior M16

Dados técnicos

Dimensões

Comprimento	1000 mm
Dimensão	1000mm
Ligação	Cabo de terras
Material	Aço
Medida L	1000 mm

Superfície	Galvanizado por imersão a quente após maquinação
Tamanho nominal Ø	16 mm
Versão	Haste captora
Versão com isolamento fixo contra alta tensão	não

Todos os tipos

Todos os tipos

Tipo	Comprimento	Tamanho nominal Ø	Ref.	Quantidade	Qte. minima fornec.
101 A-L100	1000 mm	16 mm	5402808	Unidade	1 Unidade
101 A-L150	1500 mm	16 mm	5402859	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

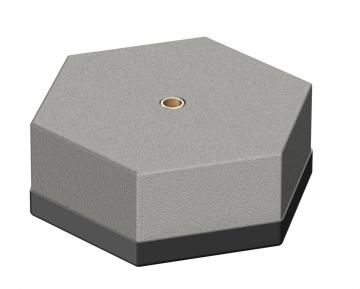

Base, 6,9 kg com rosca interior	101 ST	5402891	Unidade	4 Unidade
Base de betão, mín. 16 kg com rosca interior	101 B2-16 M16	5402958	Unidade	1 Unidade

Downloads

Ficha técnica 101 A-L100 / 5402808 , 0.14MB , pdf

Notas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdf

Catálogo Proteção exterior contra descargas atmosféricas , 19.55MB , pdf

Gráfico do produto 101 A-L100 / 5402808, 15.86 kB, jpg

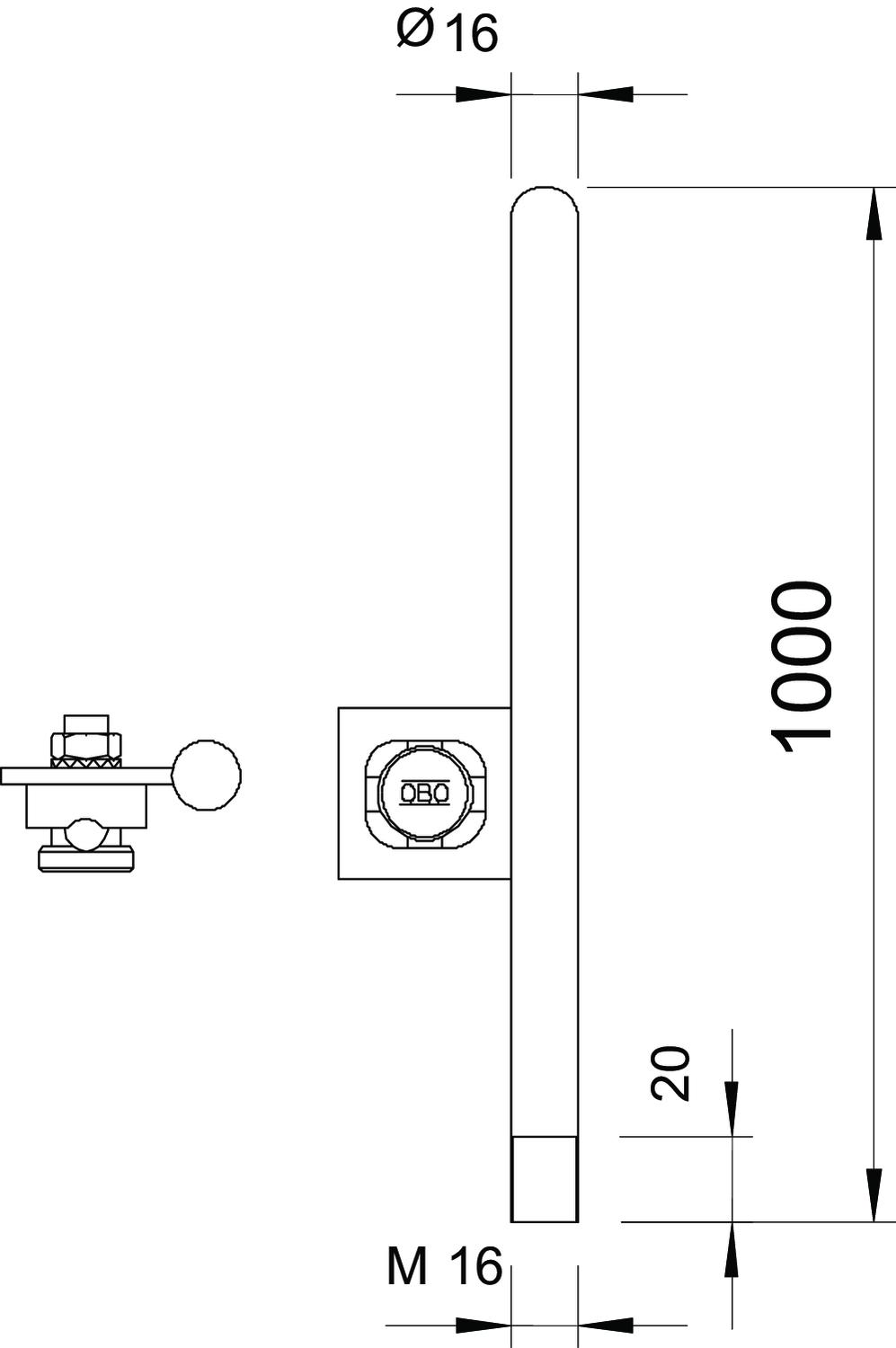

Desenho cotado 101 A-L100 / 5402808, 46.32 kB, jpg
