FireBox T350 lisa, vazia 267x182x110 | | IP66 | | cor de laranja; RAL 2003

FireBox T350 lisa, vazia

Ref. 7205786 | EAN 4012196820269

Ref. / Tipo

Dimensões internas

Grau de proteção	IP66

Cor	cor de laranja; RAL 2003

Descrição do produto

Descrição do produto

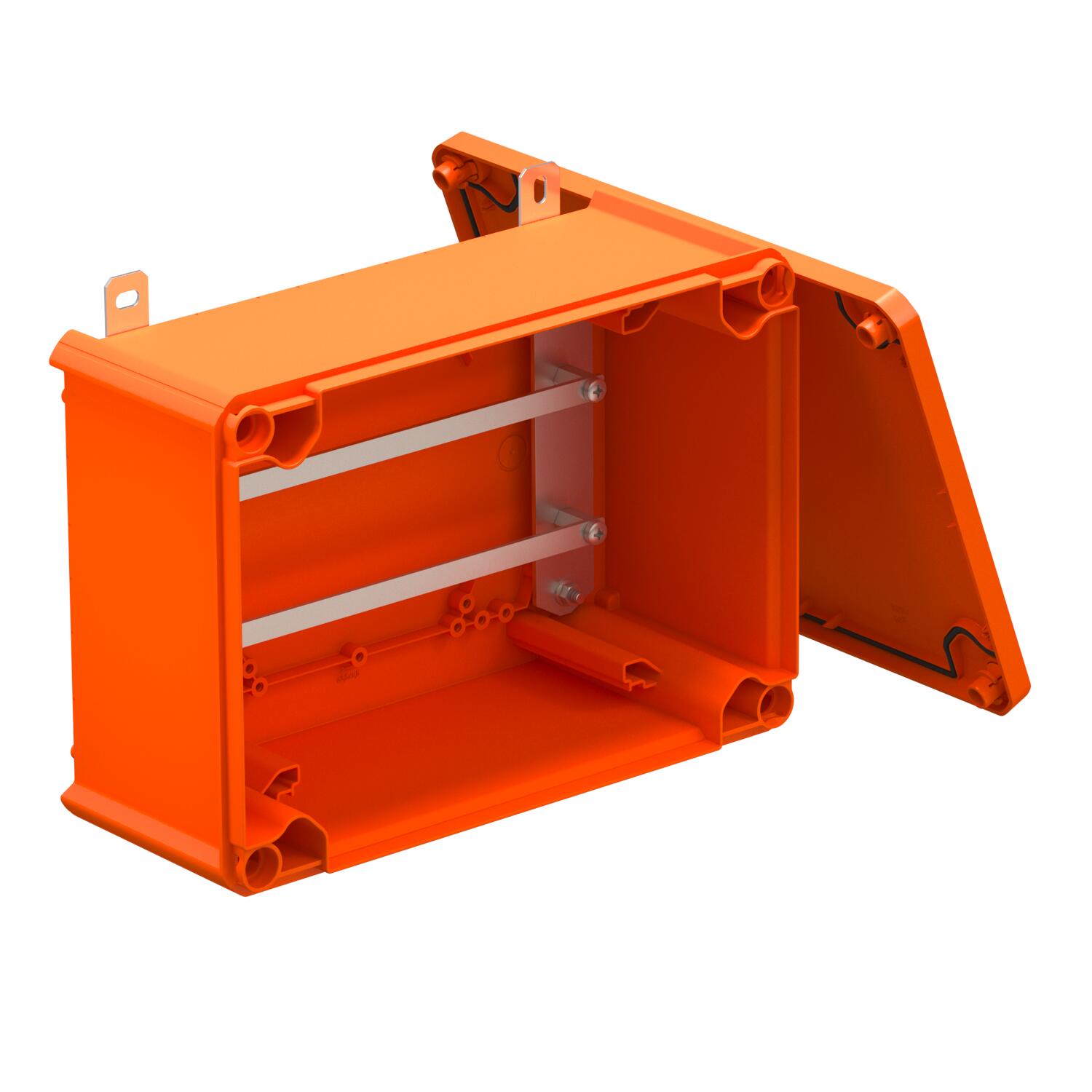

Caixa de ligação ou de derivação de cabos não equipada, fechada para montagem livre com bornes cerâmicos e bucins. A medida A indica o comprimento disponível da calha de suporte para os terminais da cablagem. Espaço da cablagem suficiente devido à calha suporte estar disposta na diagonal. Fixação a chapas exteriores, em aço inoxidável, facilmente acessíveis. Aprovado para instalações de cabos com manutenção de funções elétricas de acordo com a DIN 4102 parte 12 com as classes E30, E60 e E90.

Dados técnicos

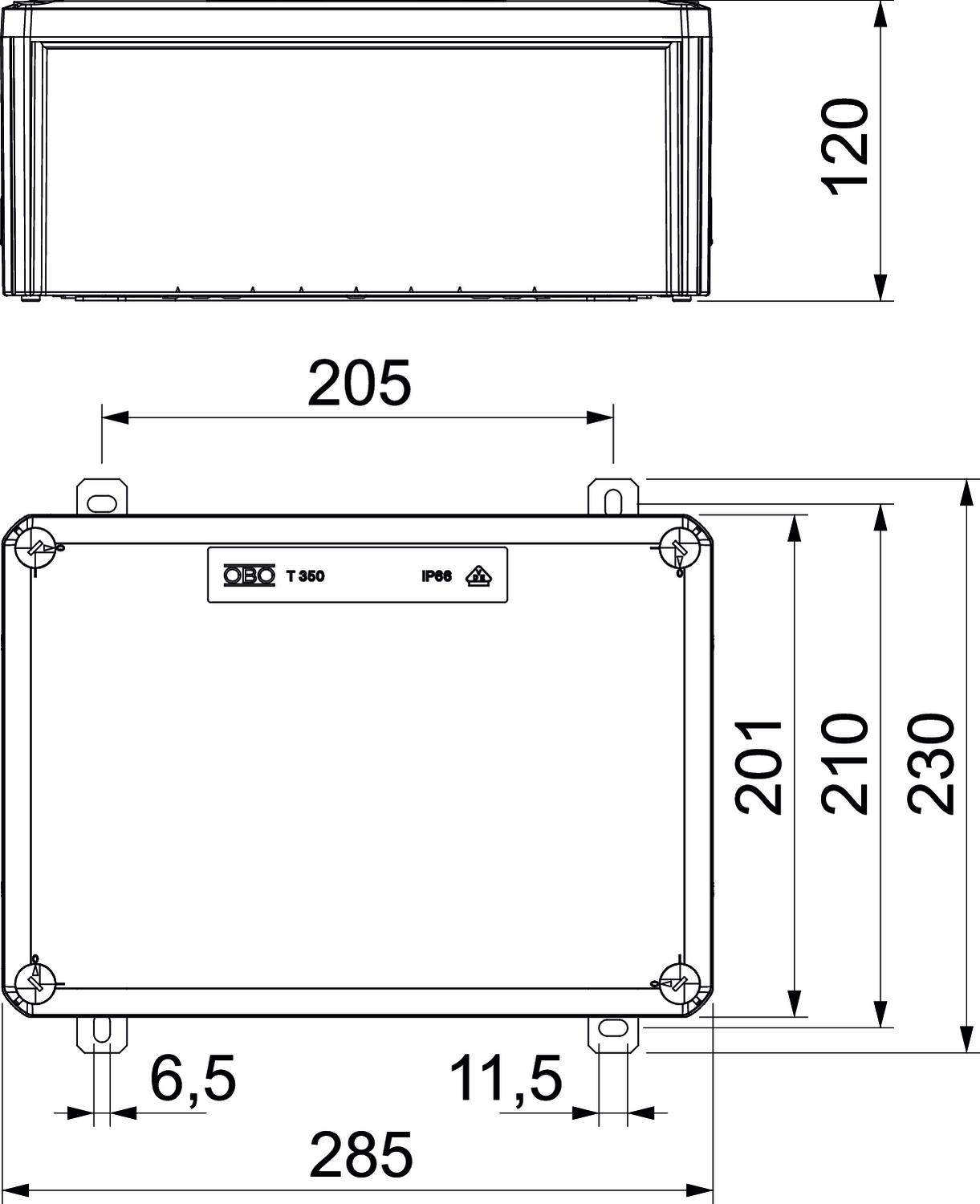

Dimensões

Altura	120 mm
Com blindagem	não
Com tampa	sim
Comprimento	285 mm
Cor	cor de laranja; RAL 2003
Dimensão	285x201x120
Dimensões internas	267x182x110 mm
Entrada pela parte de trás	não
Fixação da tampa	aparafusado
Funktionsgaranti	E 90
Grau de proteção	IP66
Largura	201 mm
Livre de halogéneos	sim

Material	Polipropileno
Medida A	386 mm
Medida B	201 mm
Medida H	120 mm
Medida L	285 mm
Medida L1	205 mm
Medida L2	230 mm
Montagem	Calha DIN
Pegada de CO₂ (GWP) do berço ao portão	24,976 kg CO₂e / 1 Peça
Secção transversal nominal máx.	16 mm²
Secção transversal nominal mín.	0,5 mm²
Selável	não
Tampa	não transparente

Todos os tipos

Todos os tipos

Tipo	Dimensões internas	Grau de proteção	Cor	Ref.	Quantidade	Qte. minima fornec.
T100E 0VA	136x102x57 mm	IP66	cor de laranja; RAL 2003	7205780	Unidade	1 Unidade
T160E 0VA	176x135x67 mm	IP66	cor de laranja; RAL 2003	7205782	Unidade	1 Unidade
T250E 0VA	225x173x86 mm	IP66	cor de laranja; RAL 2003	7205784	Unidade	1 Unidade
T350E 0VA	267x182x110 mm	IP66	cor de laranja; RAL 2003	7205786	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Borne cerâmico	TK 04	7205700	Unidade	5 Unidade
Borne cerâmico, simples	TK 06	7205702	Unidade	5 Unidade
Borne cerâmico, duplo	TK 06-2	7205703	Unidade	5 Unidade
Borne cerâmico, simples	TK 10	7205704	Unidade	5 Unidade
Borne cerâmico, duplo	TK 10-2	7205705	Unidade	5 Unidade
Borne cerâmico, simples	TK 16	7205706	Unidade	5 Unidade
Borne cerâmico, duplo	TK 16-2	7205707	Unidade	5 Unidade
Porta-fusível para FireBox série T	TE-FH 520	7205570	Unidade	1 Unidade
Bucim com porca, conjunto	V-TEC VM16+ OR	7205657	Unidade	10 Unidade
Bucim com porca, conjunto	V-TEC VM20+ OR	7205660	Unidade	10 Unidade
Bucim com porca, conjunto	V-TEC VM25+ OR	7205663	Unidade	10 Unidade
Bucim com porca, conjunto	V-TEC VM32+ OR	7205666	Unidade	10 Unidade
Bucim com porca, conjunto	V-TEC VM40+ OR	7205669	Unidade	10 Unidade
Etiqueta de identificação para sistema de cabos	KS-E DE	7205423	Unidade	10 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Suporte de caixa para FireBox série T, lado frontal	MP-T6-F	7205790	Unidade	1 Unidade
Suporte de caixa para FireBox série T, lado de trás	MP-T6-B	7205792	Unidade	1 Unidade
