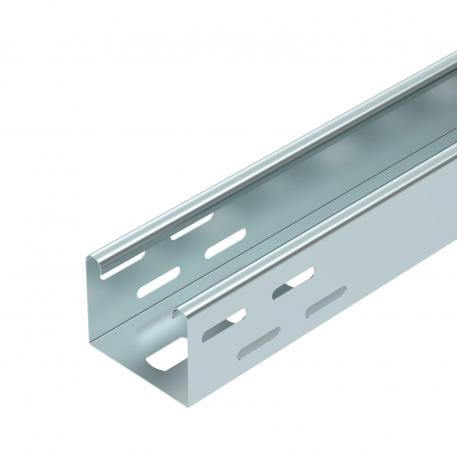

Esteira de suporte para luminárias FS
Ref. 6055812 | EAN 4012196943937
- Descrição do produto
-
Descrição do produtoEsteira de suporte para luminárias com base perfurada para fixação de luminárias e para a passagem de cabos.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 60 mm Comprimento 6000 mm Cor zinco Dimensão 60x75x6000 Distância de apoio de 1,5m 0,8 kN/m Distância de apoio de 2,0m 0,55 kN/m Distância de apoio de 2,5m 0,35 kN/m Distância de apoio de 3,0m 0,25 kN/m Espessura das chapas 0,75 mm Instalação no pavimento sim Largura 75 mm Material Aço Perfuração lateral sim Secção transversal útil 42 cm² Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Dados técnicos
Diagrama de cargas da esteira de suporte para luminárias do tipo LTR
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa com ferrolho FS
DRL 075 FS 6052029 3 m
Conjunto de união rápida FS
RV 607 FS 6068150 10 Unidade
Suspensão central para esteira de suporte para luminárias FS
MAH LTR FS 6358810 25 Unidade - Downloads
-
