Esquadro separador para montagem na parede 27,5 | 46 | 37,5 | 22,5

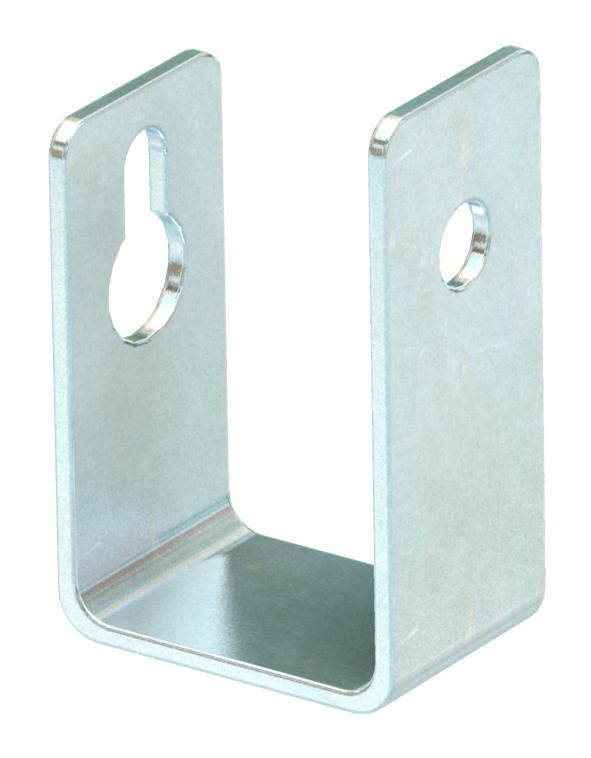

Esquadro separador para montagem na parede

Ref. 7215312 | EAN 4012196896110

Ref. / Tipo	7215312 / BSKD-W0511

Medida A	27,5 mm

Medida B	46 mm

Medida H	37,5 mm

Medida h	22,5 mm

Descrição do produto

Descrição do produto

Esquadro separador como auxiliar de instalação na montagem de parede do ducto antifogo PYROLINE® Con D BSK tipo BSK 090511 e tipo BSK 120511. Montagem do esquadro diretamente nas ancoragens de fixação do ducto antifogo.

Dados técnicos

Dados técnicos

Altura do canal interior	50 mm
Largura do canal interior	110 mm
Material	Aço

Superfície	galvanizado pelo método Sendzimir
Tipo de fixação	aparafusável

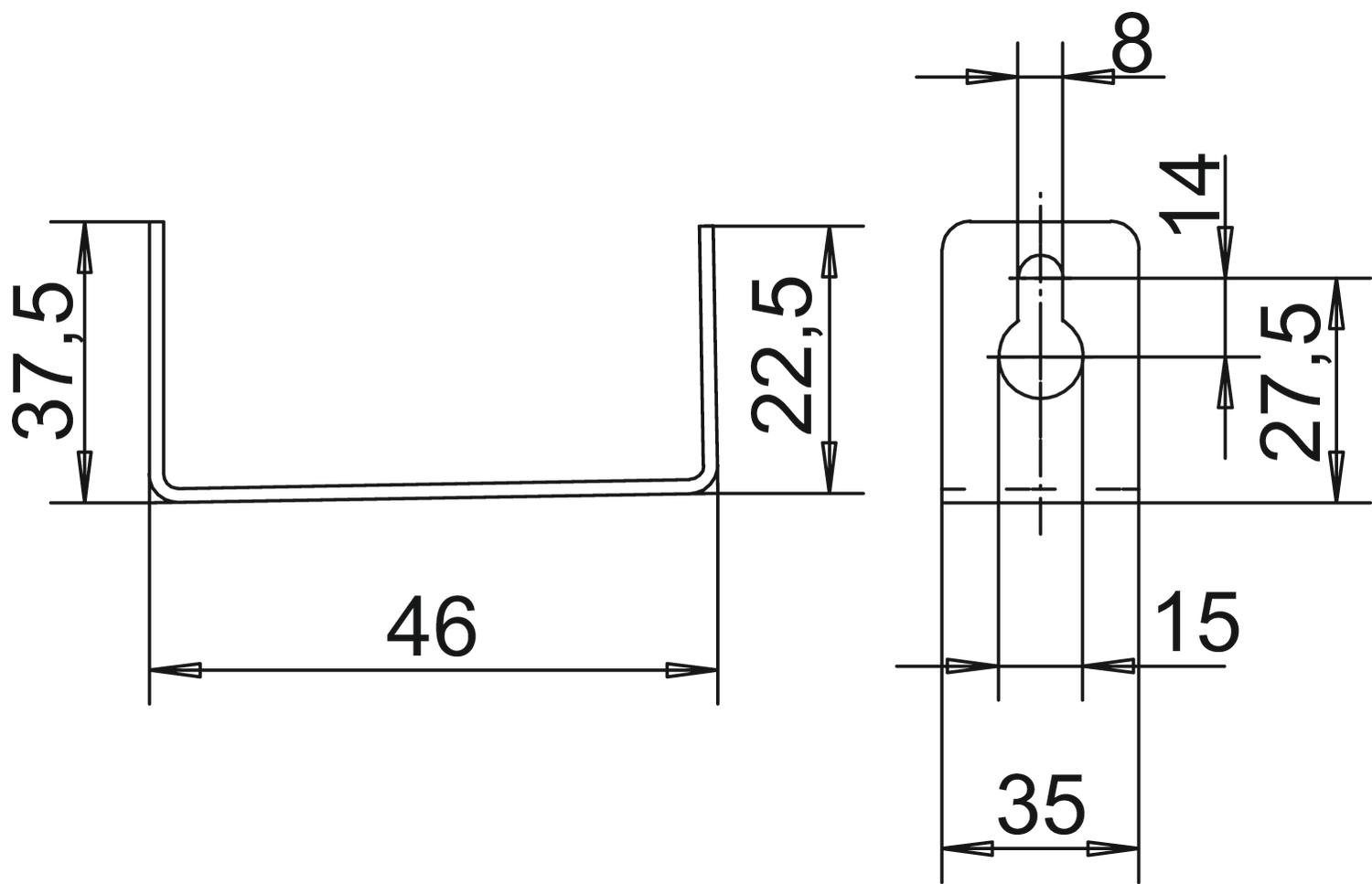

Dimensões

Medida A	27,5 mm
Medida B	46 mm

Medida h	22,5 mm
Medida H	37,5 mm

Todos os tipos

Todos os tipos

Tipo	Medida A	Medida B	Medida H	Medida h	Ref.	Quantidade	Qte. minima fornec.
BSKD-W0511	27,5 mm	46 mm	37,5 mm	22,5 mm	7215312	Unidade	25 Unidade

Downloads

Ficha técnica BSKD-W0511 / 7215312 , 0.27MB , pdf

Download

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Download

Brochura Brochura, os especialistas , 2.10MB , pdf

Brochura Zwischendeckeninstallationen , 2.70MB , pdf

Download

Catálogo Brandschutzkanäle , 8.99MB , pdf

REACH Declaração de conformidade BSKD-W0511 / 7215312 , 0.27MB , pdf

Download

RoHS Declaração de conformidade BSKD-W0511 / 7215312 , 0.28MB , pdf

Download

Instruções de montagem Instruções de montagem, ducto antifogo PYROLINE® Con BSK , 15.07MB , pdf
