Esquadro de fixação para perfil US 3/US 5 40 | 190

morepic-1

morepic-2

Esquadro de fixação para perfil US 3/US 5

Ref. 6019534 | EAN 4012196653652

Ref. / Tipo	6019534 / BW US 3/5 FT

Largura	40 mm

Altura	190 mm

Descrição do produto

Descrição do produto

Esquadro de fixação para criar estruturas de suporte individuais com perfis U.

Dados técnicos

Dados técnicos

Adequado para formas do perfil	Perfil U
Altura	190 mm
Com acessórios de parafusos	sim
Comprimento	80 mm
Cor	zinco
Dimensão	190x80
Espessura do material	4 mm

Funktionsgaranti	não
Largura	40 mm
Material	Aço
Regulável	sim
Superfície	Galvanizado por imersão a quente após maquinação
Versão	Esquadro de fixação

Todos os tipos

Todos os tipos

Tipo	Largura	Altura	Ref.	Quantidade	Qte. minima fornec.
BW US 3/5 FT	40 mm	190 mm	6019534	Unidade	5 Unidade

Downloads

Ficha técnica BW US 3/5 FT / 6019534 , 0.18MB , pdf

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Notas explicativas KTS Kabeltragsysteme , 1.61MB , pdf

Brochura Zwischendeckeninstallationen , 2.70MB , pdf

Catálogo Kabeltragsysteme , 45.23MB , pdf

Declaração de conformidade UE BW US 3/5 FT / 6019534 , 0.16MB , pdf

Instruções de montagem General information on the mounting , 2.61MB , pdf

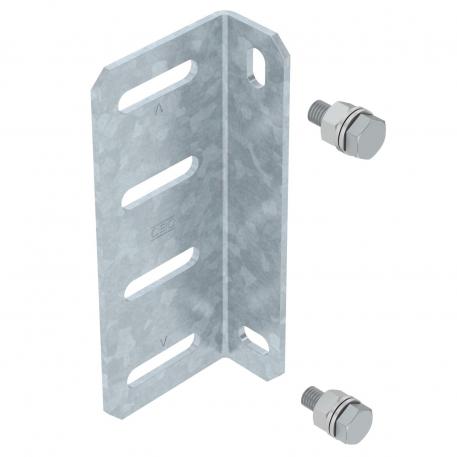

Gráfico do produto BW US 3/5 FT / 6019534, 76.67 kB, jpg

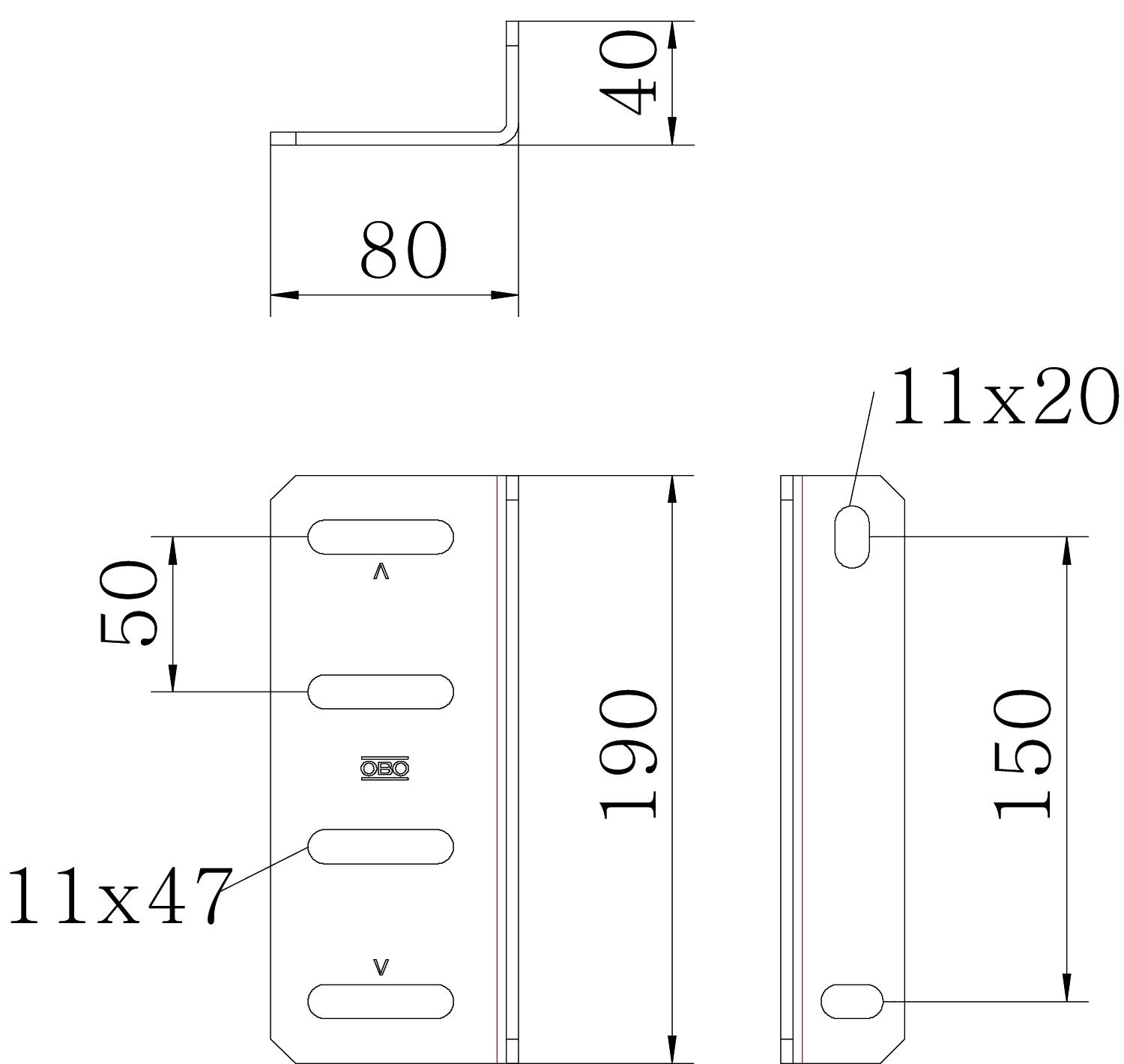

Desenho cotado BW US 3/5 FT / 6019534, 68.85 kB, jpg

Não estão disponíveis quaisquer memórias descritivas para este produto

6019534_KSTP1.stp, 134.99 kB

Befestigungswinkel- BW US 3_5 FT.rfa, 380.00 kB
