Escada vertical SLM 50 para grandes cargas, 3 m C40

Ref. / Tipo

Largura

Espessura da travessa	2,5 mm

Descrição do produto

Descrição do produto

Os caminhos de cabos tipo escada com altura lateral de 50 mm são fornecidos desmontados e têm de ser aparafusados no local de instalação.

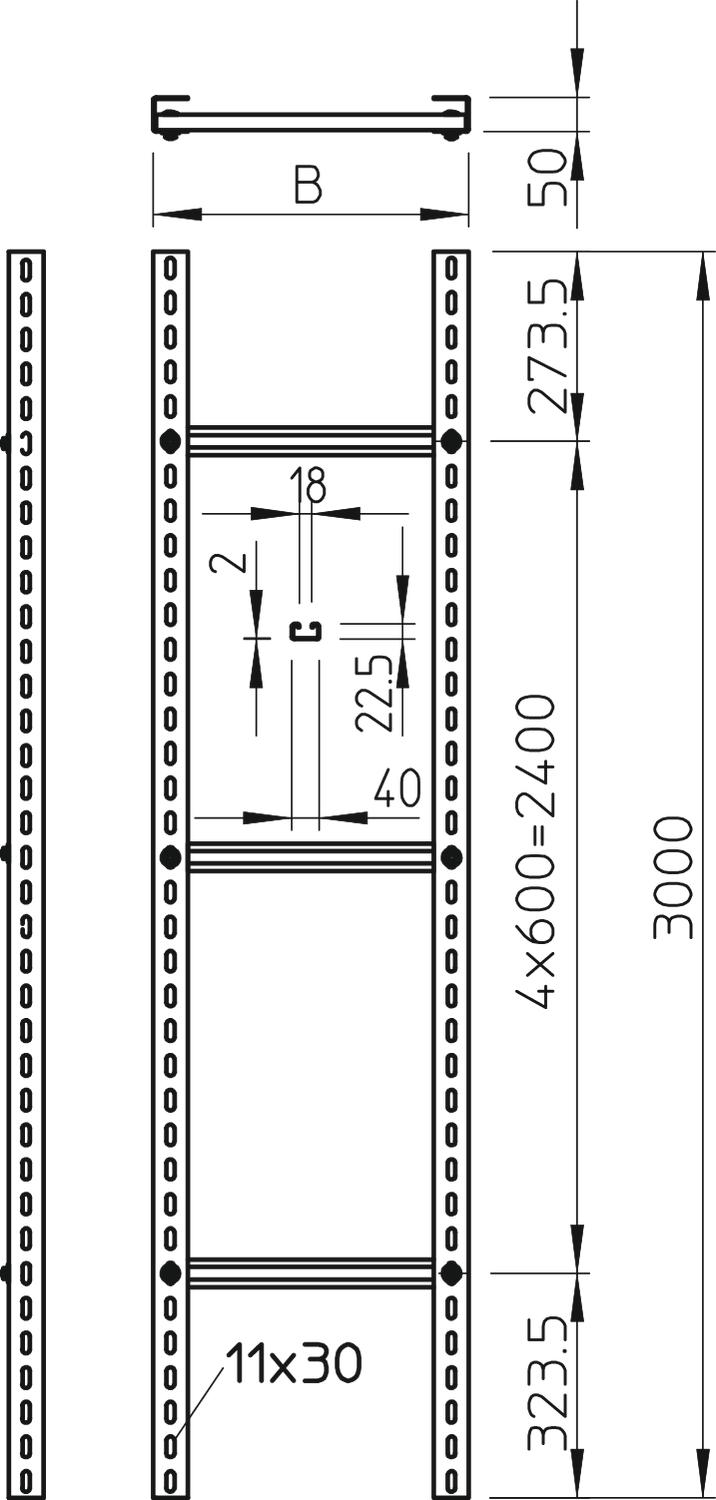

Dados técnicos

Aço inoxidável, decapado	não
Dimensão	200x3000
Distância entre as travessas	600 mm
Espessura da travessa	2,5 mm
Funktionsgaranti	não

Material	Aço
Perfuração lateral	sim
Superfície	Galvanizado por imersão a quente após maquinação
Versão dos degraus	Perfil não perfurado

Largura	200 mm
Medida B	200 mm

Todos os tipos

Todos os tipos

Tipo	Largura	Espessura da travessa	Ref.	Quantidade	Qte. minima fornec.
SLM 50 C40 2 FT	200 mm	2,5 mm	6010466	m	3 m
SLM 50 C40 3 FT	300 mm	2,5 mm	6010474	m	3 m
SLM 50 C40 4 FT	400 mm	2,5 mm	6010482	m	3 m
SLM 50 C40 5 FT	500 mm	2,5 mm	6010490	m	3 m
SLM 50 C40 6 FT	600 mm	2,5 mm	6010504	m	3 m
SLM 50 C40 7 FT	700 mm	2,5 mm	6010512	m	3 m
SLM 50 C40 8 FT	800 mm	2,5 mm	6010520	m	3 m
SLM 50 C40 9 FT	900 mm	2,5 mm	6010539	m	3 m
SLM 50 C40 10 FT	1000 mm	2,5 mm	6010547	m	3 m
SLM 50 C40 11 FT	1100 mm	2,5 mm	6010555	m	3 m
SLM 50 C40 12 FT	1200 mm	2,5 mm	6010563	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

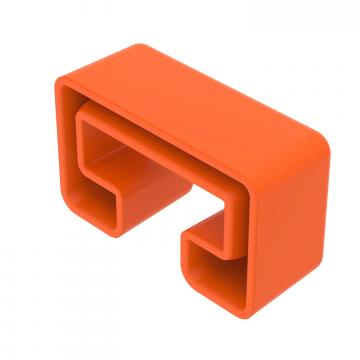

Proteção de topo MS4022	MS4022 SK	1124555	Unidade	25 Unidade

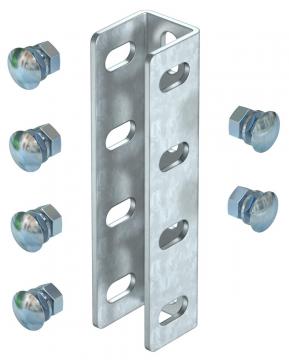

União de perfil U FT	VUS 5 FT	6018505	Unidade	10 Unidade

Downloads

Ficha técnica SLM 50 C40 2 FT / 6010466 , 0.17MB , pdf

Notas explicativas KTS Kabeltragsysteme , 1.61MB , pdf

Catálogo Kabeltragsysteme , 45.23MB , pdf

Download

Download

Instruções de montagem KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdf
