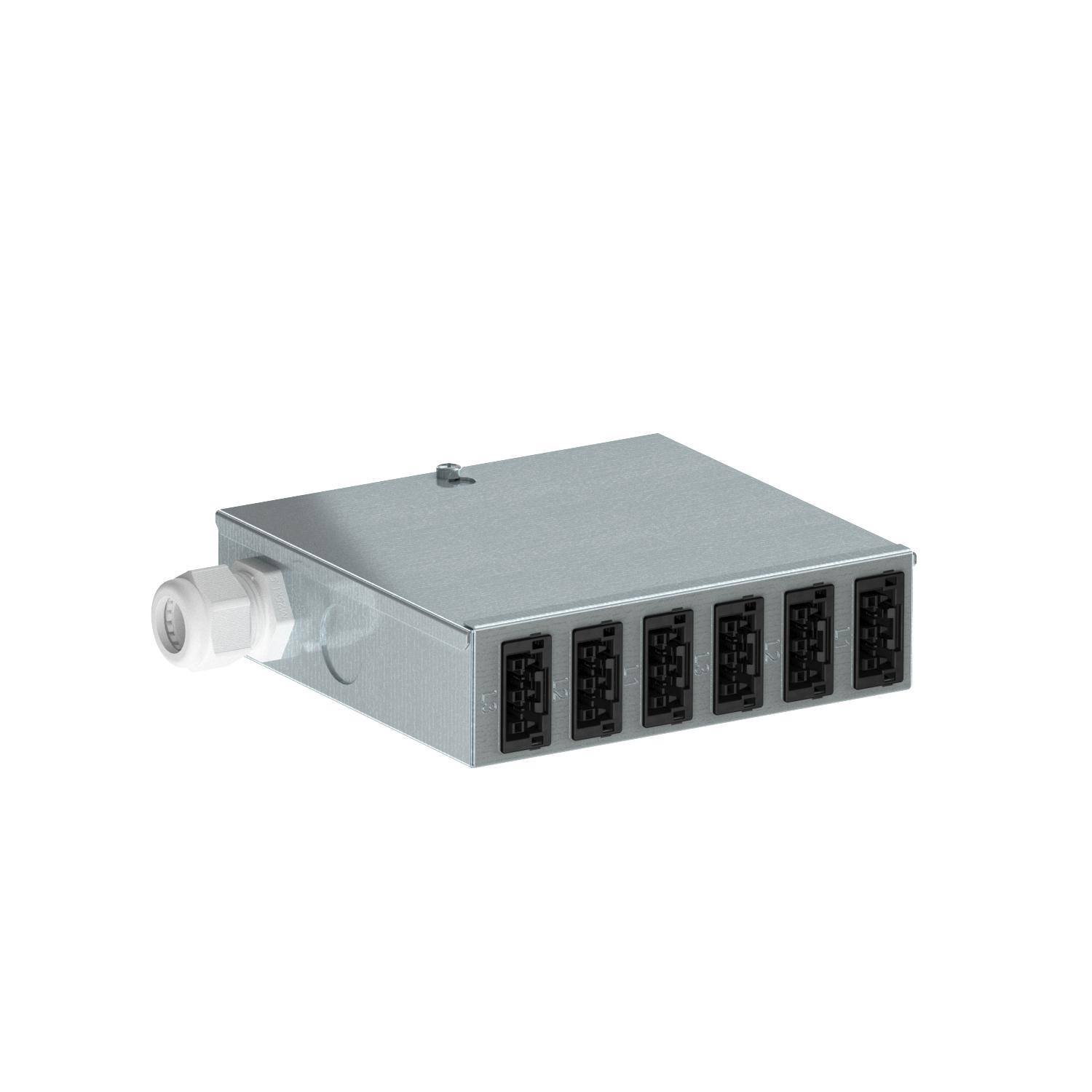

Distribuidor de energia UVS-WIN com ligação fixa, circuito normal
Ref. 6107980 | EAN 4012196688142
- Descrição do produto
-
Descrição do produto
Distribuidor de energia com ligação fixa, equipado e pré-cablado.
Entrada: 1 circuito trifásico através de uma placa de bornes, sem rosca e com 5 polos, para secções transversais de cabo entre 0,5 e 4 mm².
Saída: 6 conectores de ficha de bloqueio automático 3 polos em preto, 25 A, tipo WINSTA (peça de tomada: 2 x L1, 2 x L2, 2 x L3
Cablagem interna: H07V-U2,5
Entrada: 1 x circuito trifásico através de um bloco de ligadores rápidos, sem rosca, 5 polos para secções transversais de cabo 0,5 - 4 mm².
Saída: 6 conectores de ficha de bloqueio automático 3 polos em preto, 25 A, tipo WINSTA® MIDI (peça de tomada: 2 x L1, 2 x L2, 2 x L3).
Cablagem interna: condutor de PVC H07V-U2,5.
- Dados técnicos
-
Dados técnicos
Conectores vinculados ao sistema sim Cor dos conectores de encaixe Preto Dimensão 150x196x46 Entrada 5 polos Material Aço Número de captadores 6 Número de circuitos de entrada 1 Seção transversal da linha de conexão 4 mm² Tipo de ligação Bloco terminal Dimensões
Altura 46 mm Comprimento 196 mm Largura 149 mm - Todos os tipos
- Downloads
-
Ficha técnica UVS-WIN F6S / 6107980 , 0.18MB , pdfDeclaração de conformidade UVS-WIN F6S / 6107980 , 0.15MB , pdfInstruções de montagem Instruções de montagem UVS Winsta Midi para 1 circuito de corrente , 0.10MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
