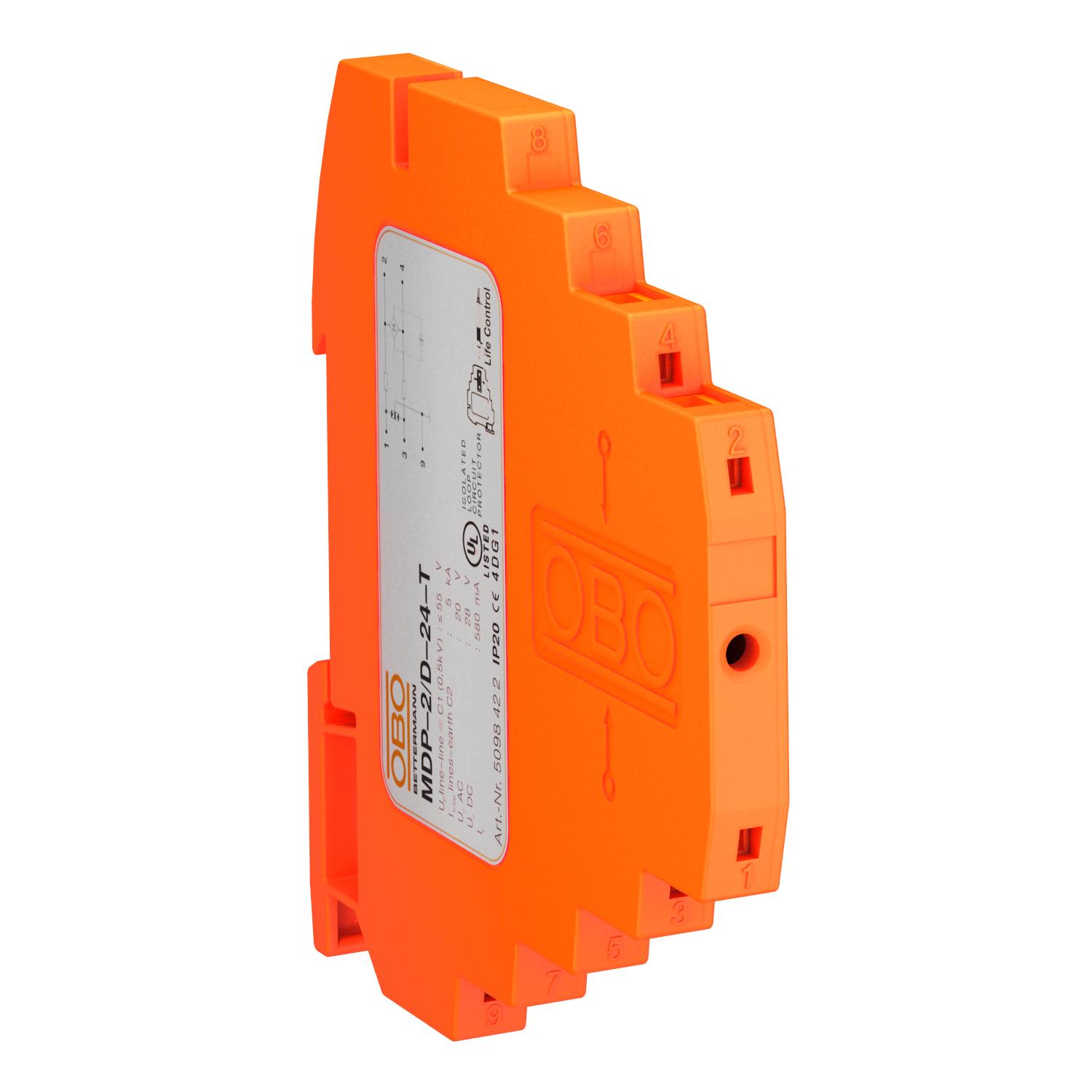

Dispositivo de proteção em série, 2 polos, versão 24 V
Ref. 5098422 | EAN 4012195406860
- Descrição do produto
-
Descrição do produtoDispositivo de proteção de linhas de dados com função de teste, versão 24V
• Corrente de carga nominal 0,58 A
• Aparelho de proteção para sistemas multifilares
• Ligação direta à terra com blindagem e bornes de ligação sem rosca

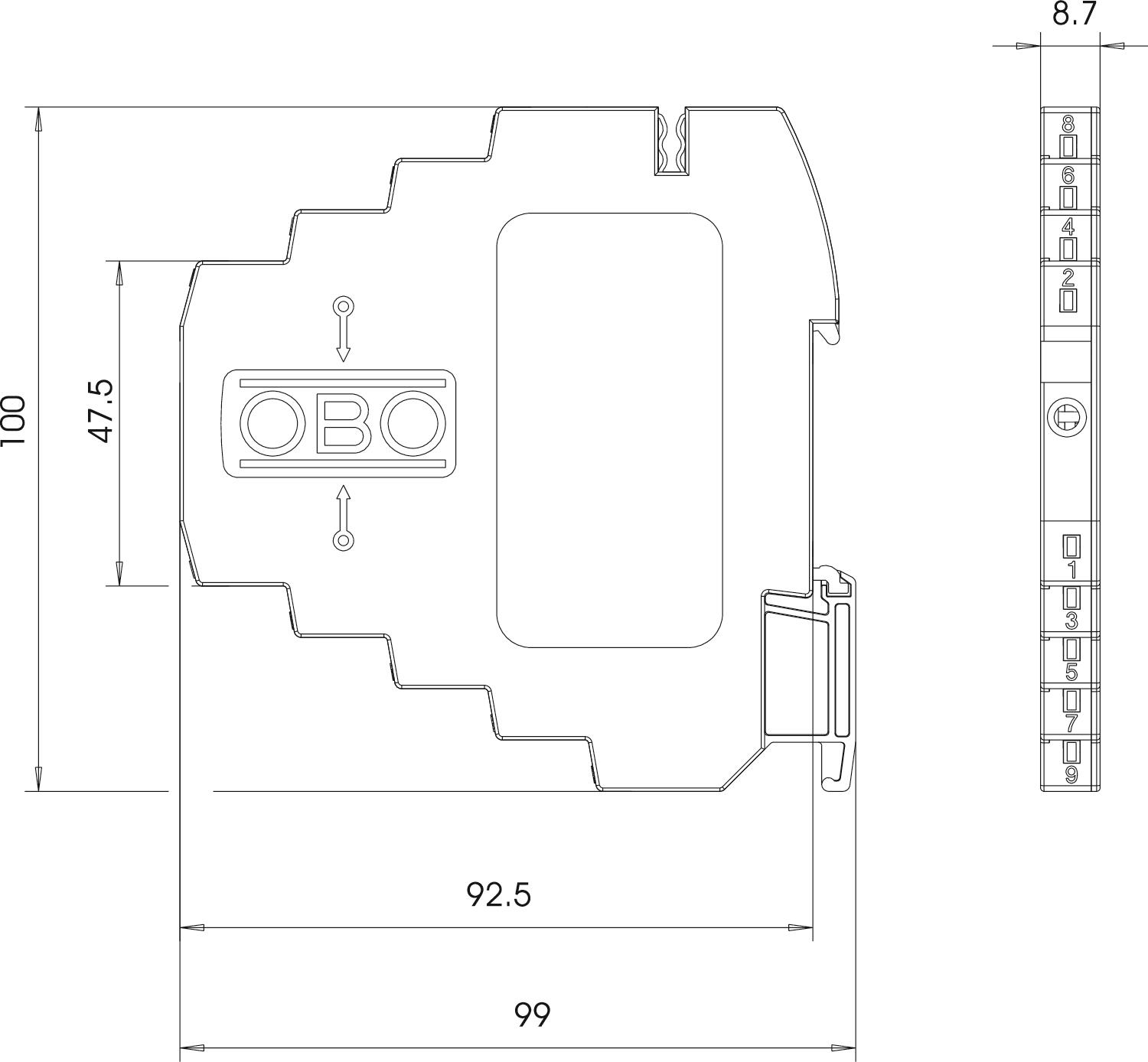

• Poupança de espaço, largura de apenas 8,7 mm
• Possibilidade de testar circuito de proteção com Life Control
• Elevada largura de banda de 100 MHz
• Listado na UL (4DG1)
Aplicação: aplicação universal em calhas DIN perfilada de 35 mm em cada caixa de distribuição convencional.
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) ≤3 dB Blindagem directo Capacidade (fio-fio) <40 pF Capacidade (fio-terra) <40 pF Contacto para telecomunicações não Corrente de carga nominal CA 0,4 A Corrente de carga nominal CC 0,58 A Corrente transitória total (8/20) 5 kA Dimensão 24V DST segundo IEC 61643-21 Classe I+II+III / D1+C2+C1 Frequência limite 100 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Kategorie Tipo 1+2+3 / D1+C2+C1 Ligação à terra através de: Calha DIN Ligação de blindagem sim LPZ 0→3 Monitorização do descarregador não Nível de proteção @ C1 <65 V Nível de proteção fio - fio <55 V Nível de proteção fio - terra <800 V Norma de ensaio IEC 61643-21 Número de polos 2 Permissões UL Potência dissipada total (10/350) D1: 1 kA Resistência da potência de dissipação nominal fio - fio C1: 0,5 kV / 0,25 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra C2: 5 kV / 2,5 kA (8/20µs) Resistência de isolamento >100 MΩ Resistência de série por fio 2,35 Ω ± 5 % Secção transversal de ligação flexível máx. 2,5 mm² Secção transversal de ligação flexível mín. 0,14 mm² Secção transversal de ligação multifilar máx. 1,5 mm² Secção transversal de ligação multifilar mín. 0,14 mm² Secção transversal de ligação rígida máx. 2,5 mm² Secção transversal de ligação rígida mín. 0,14 mm² Sinalização no aparelho verificável Sistema de encaixe Bornes Tensão continua máxima CA 20 V Tensão continua máxima CC 28 V Tensões nominais 24 V Versão verificada quanto a explosões não - Todos os tipos
