Descarregdor de sobretensões - MCF50-NAR-TT+FS 3+N/PE | 12,5 | sim | 255 | IP20

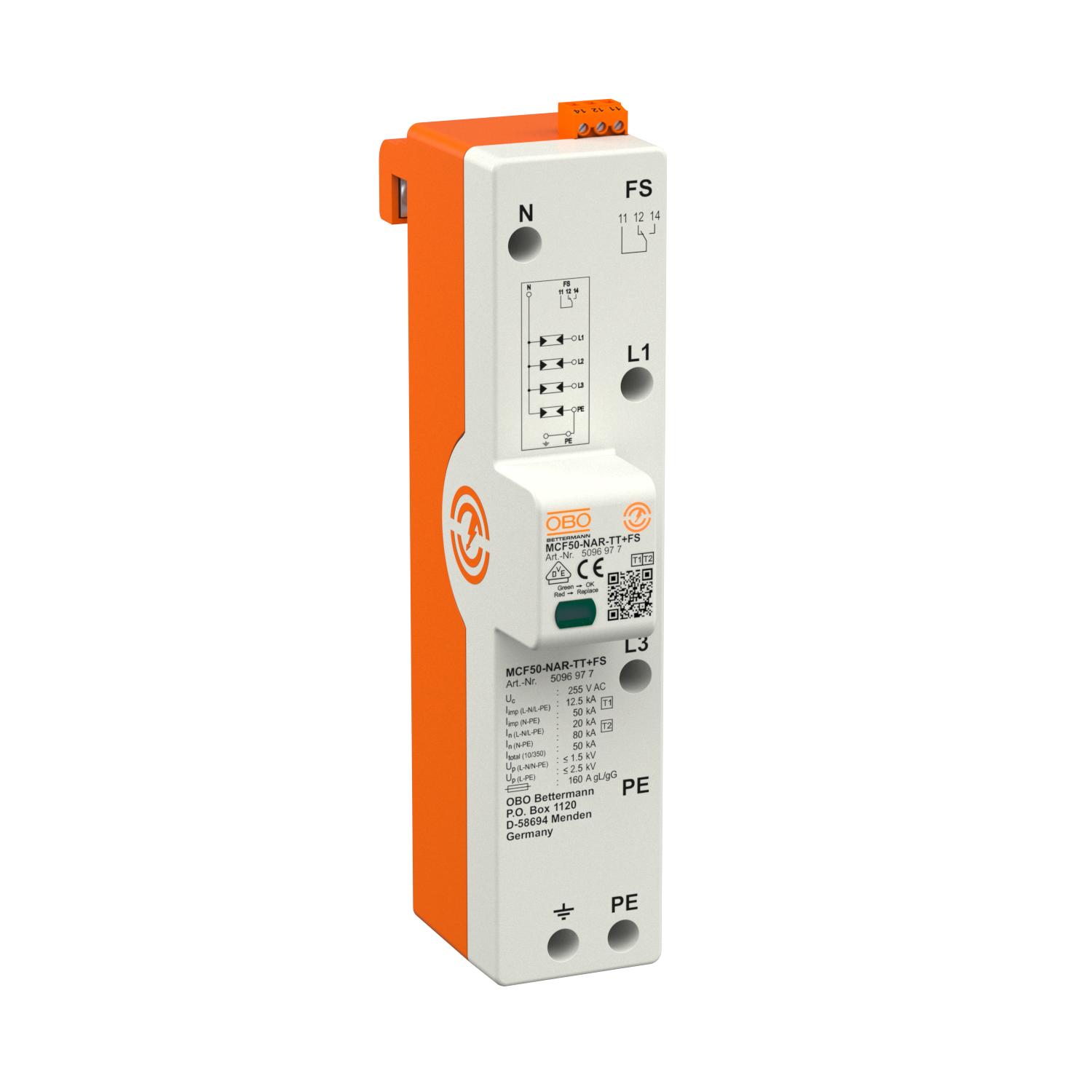

Descarregdor de sobretensões - MCF50-NAR-TT+FS

Ref. 5096977 | EAN 4012196608799

Ref. / Tipo

Versão do polo	3+N/PE

Corrente de impulso de raio (10/350 μs)	12,5 kA

Sinalização à distância

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador tipo 1+2 para montagem em barramentos de 40 mm, para sistemas TN-S e TT

• Nível de proteção <1,5 kV para proteção dos aparelhos terminais
• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio até 50 kA (10/350) 3+NPE
• Cumpre os requisitos da VDE 0100-534 (IEC 60364-5-53)
• Capacidade de extinção da corrente de seguimento até 50 kA, proteção prévia por fusível máx. até 160 A gL/gG
• Explosores de equipotencial para aplicação na área do pré-contador conforme a VDE-AR-N 4100
• Com contacto inversor sem potencial para sinalização remota

Aplicação: edifícios com proteção contra descargas atmosféricas ou exposição de linhas aéreas.

Dados técnicos

Dimensões

Altura	109 mm
Binário	3,5 Nm
Capacidade de extinção de "follow current" (eff) [N-PE]	0,1 kA
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Comprimento	226 mm
Configuração de rede	TN-S, TT
Configuração de rede TN	sim
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Contactos FM	Inversor
Corrente de impulso de raio (10/350 μs)	12,5 kA
Corrente de impulso de raio (10/350) [total]	50 kA
Dimensão	255V
Fusível máx. a montante	160 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	20 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	80 kA
Largura	50 mm
Material da caixa	PA UL 94 V-0
Nível de proteção em conjunto [L-PE]	2,5 kV
Nível de proteção [L-N]	≤1,5
Permissões	VDE
Potência de comutação CA	250 V/ 2 A
Potência de comutação CC	250 V/ 0,1 A
Potência de dissipação (8/20 µs) [total]	80 kA
Potência de dissipação máxima (8/20 μs)	50 kA
Potência de dissipação máxima (8/20 μs) [L-N]	50 kA
Potência de dissipação nominal máxima (8/20 μs) [N-PE]	100 kA

Proteção máxima da rede elétrica contra sobretensões	160 A
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	50 kA eff
Secção transversal de ligação bornes FM máx.	16 AWG
Secção transversal de ligação bornes FM máx.	1,5 mm²
Secção transversal de ligação bornes FM mín.	28 AWG
Secção transversal de ligação bornes FM mín.	0,5 mm²
Secção transversal do condutor flexível (de fio fino)	2 AWG
Secção transversal do condutor flexível (de fio fino)	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx.	2 AWG
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	10 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	7 AWG
Secção transversal flexível (de fio fino) mín.	7 AWG
Secção transversal flexível (de fio fino) mín.	10 mm²
Sinalização à distância	sim
Sinalização no aparelho	ótico
Sobretensão temporária [L-N] - fail safe mode - 120 min	442 V
Sobretensão temporária [L-N] - withstand mode - 5 s	440 V
Sobretensão temporária [N-PE] - withstand mode - 200 ms	1200 V
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<100 ns
Tensão contínua máxima (N-PE)	255 V
Tensão continua máxima CA	255 V
Tensão máxima de funcionamento (L-N)	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC
Tipo de montagem	Barramento 40 mm
Versão	3+NPE
Versão do polo	3+N/PE
