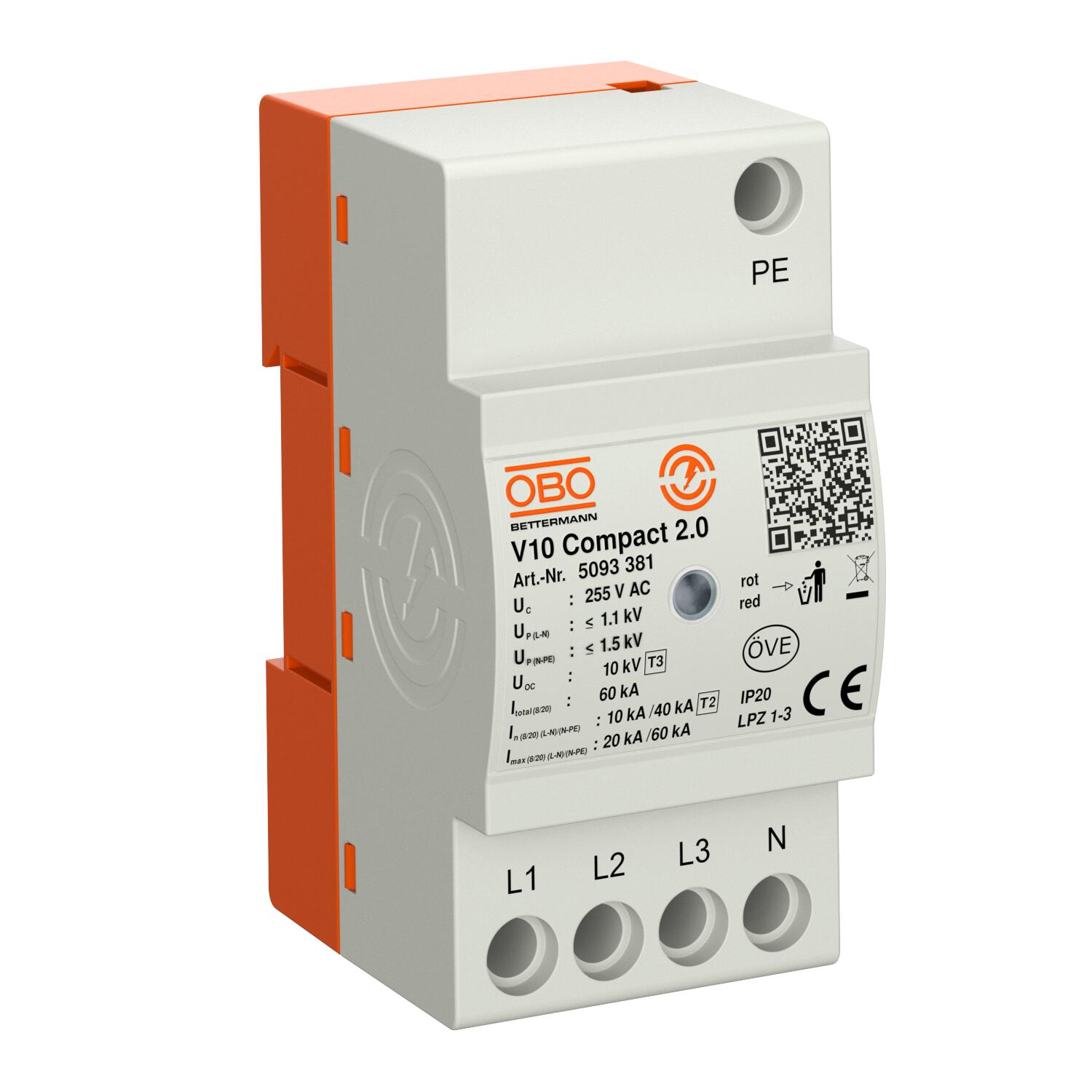

Descarregadores de sobretensões V10 Compact
Ref. 5093381 | EAN 4012196862566
- Descrição do produto
-
Descrição do produtoDescarregador de sobretensões módulo compacto tipo 2+3
• Proteção contra sobretensões em distribuições principais e secundárias conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 60 kA (8/20) no total

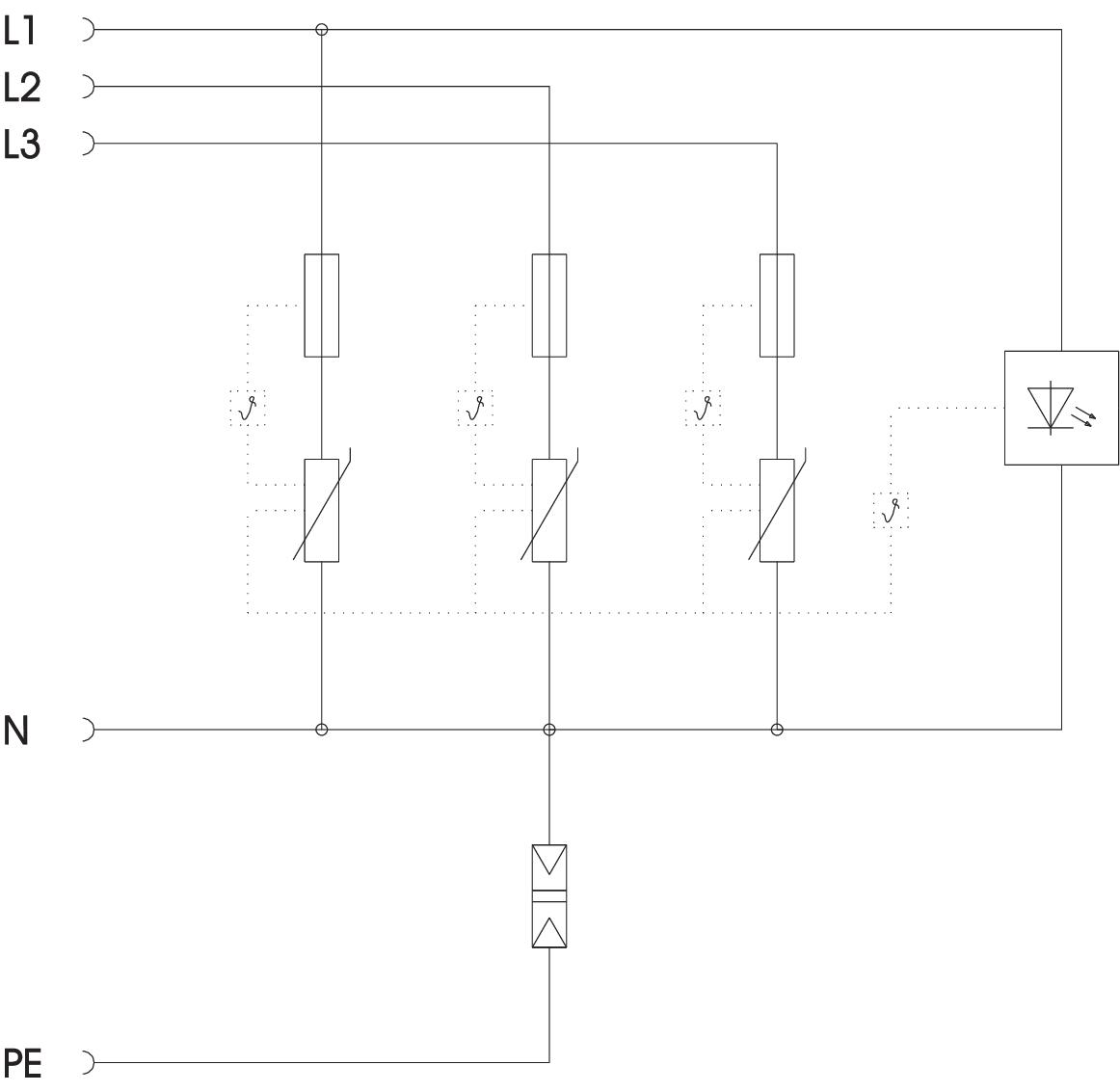

• Solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm
• Tecnologia varistor de alto desempenho
• Inclui dispositivo de separação térmico, dinâmico e visor ótico de funcionamento
Aplicação: Distribuição principal e secundária, assim como proteção de equipamentos de sistemas trifásicos.
-
- Dados técnicos
-

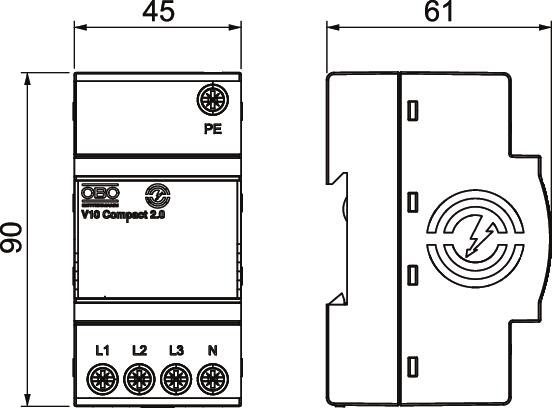

Dimensões
Altura 90 mm Binário 2 Nm Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classe de verificação tipo 2 sim Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 2+3 Classificação segundo IEC 61643-1 classe II+III Comprimento 60,5 mm Configuração de rede tudo Configuração de rede TN sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Dimensão 255V Fusível integrado não Fusível máx. a montante 63 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 10 kA Intensidade nominal de descarga (8/20 µs) [L-N] 10 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 40 kA Largura 45 mm LPZ 1→3 Nível de proteção [L-N] ≤1,1 Número de polos 4 Potência de dissipação (8/20 µs) [total] 60 kA Potência de dissipação máxima (8/20 μs) 20 kA Potência de dissipação máxima (8/20 μs) [L-N] 20 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 60 kA Proteção máxima da rede elétrica contra sobretensões 63 A gG Secção transversal do condutor flexível (de fio fino) 10 mm² Secção transversal do condutor flexível (de fio fino) 8 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 10 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 8 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 13 AWG Secção transversal flexível (de fio fino) mín. 2,5 mm² Secção transversal flexível (de fio fino) mín. 13 AWG Sinalização no aparelho ótico Temperatura operacional máx. 70 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão 3+NPE Versão do polo 3+N/PE - Todos os tipos
